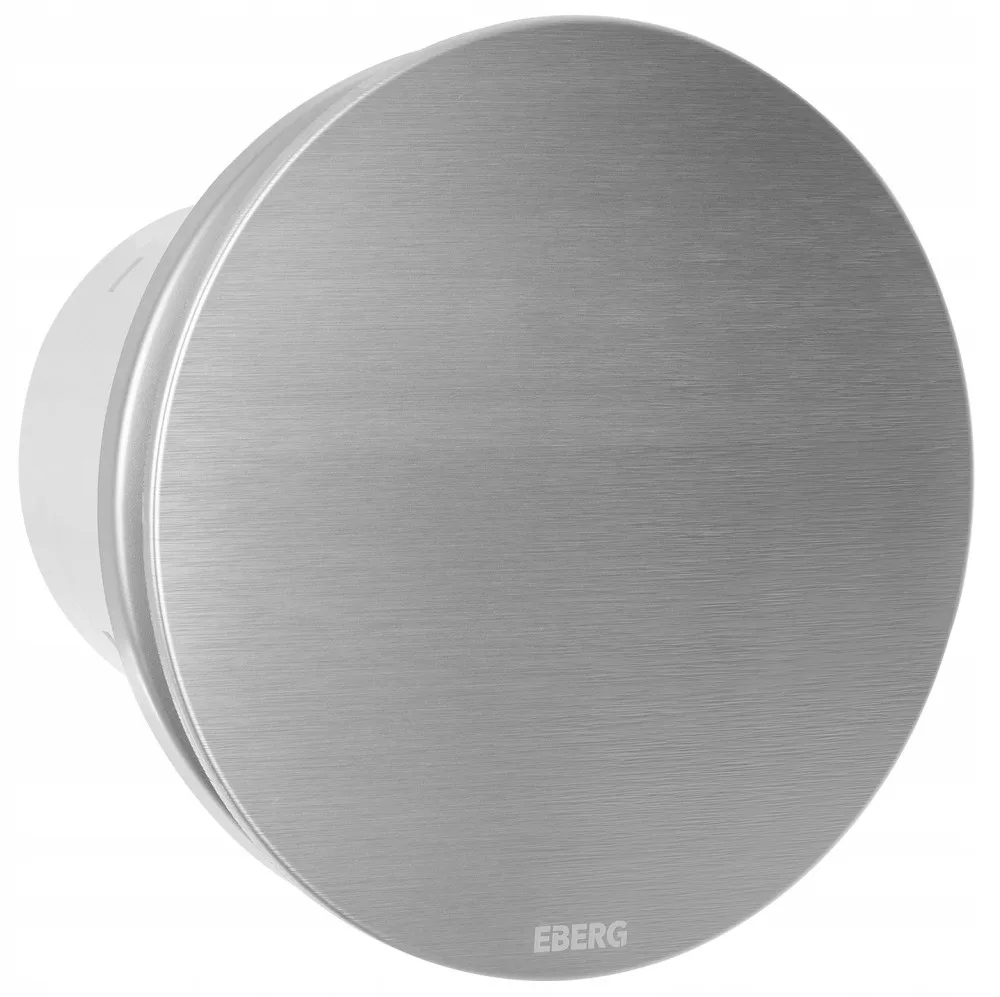

Wentylator łazienkowy AXO 100 ST

Wersja z opóźnieniem czasowym

Panel przedni w kolorze srebrnym

Dane techniczne

• Model : AXO 100 ST



• Przepływ powietrza max: 95 m3/h



• Średnica : 100 mm



• Pobór mocy max: 12 W



• Poziom hałasu w odległości 3m: 34 dB(A)



• Łożysko : Kulkowe



• Zasilanie: 230 V/ 50 Hz



• Waga: 0,65 kg



• Kolor: Srebrny



• Funkcje : Opóźnienie wyłączenia



• Producent: EBERG


Konstrukcja

Wentylatory łazienkowe AXO charakteryzują się zwartą, płaską konstrukcją i estetycznym wzornictwem.

Obudowa w całości wykonana została z odpornego na uderzenia tworzywa sztucznego ABS

Panel przedni w kolorze srebrnym wykony ze szczotkowanego aluminium

Wentylator wyposażony w łożyska kulkowe, dzięki którym charakteryzuje się długą żywotnością, wyższą wydajnością i możliwością montażu w dowolnej pozycji (na ścianie lub suficie). Posiada również zintegrowane zabezpieczenie termiczne, które chroni urządzenie przed przegrzaniem.

Funkcje modelu AXO 100 ST

Timer - regulowane opóźnienie czasowy .Wentylator rozpoczyna pracę w momencie uruchomieniu włącznika świtała lub włącznika indywidualnego.

Po opuszczeniu łazienki wentylator dalej kontynuuje pracę przez ustawiony czas. Opóźnienie czasowe można ustawić w zakresie od 30 sekund do 30 minut - wybrana wartość opóźnienia zostanie potwierdzona za pomocą wskaźnika świetlnego LED.

Klapa zwrotna

Wentylator wyposażony w klapę zwrotną wykonaną z elastycznego tworzywa, która zapobiega zjawisku cofania się powietrza z kanałów wentylacyjnych do pomieszczenia.

Wymiary

• A - 95 mm


• B - 160 mm


• C - 90 mm


• D - 30 mm

Schemat podłączenie wentylator z opóźnieniem czasowym

Napięcie zasilania należy podłączyć na stałe do zacisków L, N (w celu zapewnienia czuwania urządzenia).

Dodatkowo należy podłączyć trzecim przewodem tą samą fazę L, poprzez przełącznik K, do zacisku T.

Wartość opóźnienia czasowego wyłączenia wentylatora można ustawić na wartości 30 sekund, 5 minut, 10 minut, 20 minut lub 30 min za pomocą przycisku taktowego.
