eura VDP-99C5 videó kaputelefon, fehér

Jednorodzinny Wideodomofon Dotykowy WiFi HD z Szyfratorem I Brelokami RFID

EURA C51A199 VDP-99C5

✔️ Ultra płaski Monitor z Dotykowym ekranem i Wbudowanym Wi-Fi

✔️ Darmowa aplikacja TUYA SMART - Odbieraj połączenia, steruj bramą i furtką na telefonie

✔️ Obsługa dwóch wejść (np. Brama-Furtka, Furtka-Furtka, Brama-Brama)

✔️ Wysoka jakość to zaleta Kamery FULL HD oraz Dużego monitora który posiada aż 10 Cali!

✔️ Zestaw posiada funkcję Intercomu, nagrywania filmów i obrazów, sterowania bramą oraz otwierania elektrozaczepu

✔️ Wejście na posesję za pomocą Czytnika Kart i Breloków lub Szyfratora

✔️ Możliwość zapisu obrazów lub rejestrację filmów na karciemicro SD o maks. pojemności 128GB.

Jednorodzinny zestaw wideodomofonowy z serii Eura Connect jest idealnym rozwiązaniem dla użytkowników poszukujących urządzeń realizujących kontrolę strefy wejścia na teren posesji.

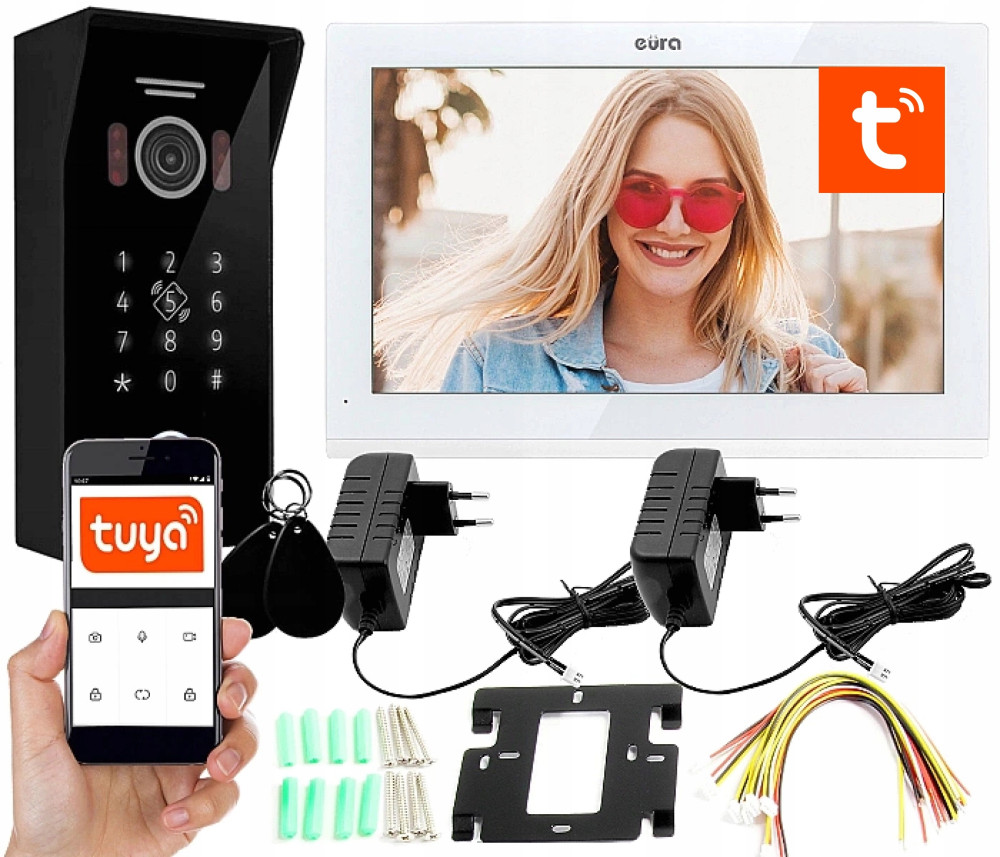

Zestaw składa się z

•
  1 szt. DotykowyMonitor 10 Cali VDA-10C5 Biały



•
  1 szt. Kaseta zewnętrzna z Szyfratorem i Czytnikiem Breloków VDA-51C5/N


•
  2 szt. Zasilacz VZA-63A3



•
  Daszek ochronnego do kasety zewnętrznej


•
  Ramka do montażu monitora na ścianie


• Instrukcja obsługi w języku polskim



• Aplikacja Eura Connect do pobrania bezpłatnie na Smartfon


• Zestawu montażowy w postaci wkrętów i kołków do szybkiego i prostego montażu

Urządzenie mobilne ujęte na zdjęciu nie jest częścią oferty i jedynie przedstawia funkcjonowanie Aplikacji do komunikacji z wideodomofonem

Monitor VDA-10C5 z 10" dotykowym ekranem urządzenia umożliwia zapis obrazów lub rejestrację filmów na karcie micro SD o maks. pojemności 128GB.

Sygnał wideo w technologii AHD (Full HD) pozwala na pracę monitora w rozdzielczości 1024x 600 dpi zapewniając najwyższą jakość obrazu.

Urządzenie posiada wbudowany moduł WiFi umożliwiający obsługę urządzenia za pomocą aplikacji Tuya dostępnej na platformy Android i iOS.

Po naciśnięciu przycisku wywołania na kasecie zewnętrznej, następuje równoległe wywołanie monitora oraz smartfona wyposażonego w aplikację mobilną, dzięki której możliwe jest odbieranie połączeń, sterowanie ryglem elektromagnetycznym i automatem bramowym, wykonywanie zdjęć oraz rejestrowanie filmów w trakcie trwania połączenia.

Opis symboli przycisków

W trybie monitoringu lub podczas dzwonienia pojawiają się następujące przyciski

1.
   Monitorowanie - Zmiana podglądu między drzwi 1, drzwi 2, kamera 1, kamera 2


2.
   Wykonanie zdjęcia - Ręczny zapis zdjęcia aktualnie wyświetlanego obrazu


3.
   Nagranie wideo - Rozpoczęcie lub zatrzymanie nagrywania aktualnie wyświetlanego obrazu


4.
   Otwarcie, zwolnienie elektrozaczepu - Otwarcie zaczepu. Zaczep otworzy się tylko wtedy kiedy na monitorze będzie się wyświetlał obraz z furtki


5.
   Brama - Sterowanie przekaźnikiem do otwierania bramy


6.
   Ustawienia - Opcje zmiany głośności, jasności, kontrastu i nasycenia


7.
   Transfer połączenia - Podczas rozmowy pomiędzy monitorem, a jednostką zewnętrzną kliknij i wybierz numer monitora na który chcesz przekazać połączenie


8.
   Odebranie połączenia - 1. Odbierz połączenie przychodzące i rozmawiaj 2. W trybie monitoringu kliknij, aby mówić do stacji zewnętrznej


9.
   Rozłączenie, zakończenie rozmowy - Podczas dzwonienia, alarmu, detekcji ruch, kliknij aby rozłączyć, zamknąć połączenie i wrócić do trybu gotowości

Funkcja podglądu

Uruchamiając menu główne oraz wybierając opcje „Podgląd”, wyświetlą się nam cztery ikony odpowiadające: Wejście1, Wejście 2, Kamera 1, Kamera 2.

Wybranie jednej z nich wyświetli obraz z danego wejścia, kamery.

Tryb Gotowości

W trybie gotowości na ekranie startowym wyświetlana jest aktualna godzina oraz data.

Istnieje możliwość zamiany na tryb ramki cyfrowej.

Montowana natynkowo kaseta zewnętrzna VDA-51C5/N idealnie mieści się na wąskim słupku.

Wykonana jest ze stopu aluminium i jest odporna na opady atmosferyczne (stopień ochrony – IP65).

Kasetę wyposażono w kamerę rejestrującą obraz w rozdzielczości Full HD 1080p, z obiektywem o poziomym polu widzenia 140º i pionowym 60º.

Wejście na posesje może być realizowane za pomocą czytnika zbliżeniowego obsługującego breloki i karty pracującego w standardzie Mifare 13,56 MHz lub szyfratora po wpisaniu kodu PIN.

Dodatkowo kaseta zewnętrzna posiada podczerwone oświetlenie nocne.

Opis kasety zewnętrznej

1. Oświetlenie nocne LED (diody IR)


2. Czujnik zmierzchowy


3. Kamera


4. Klawiatura numeryczna


5. Mikrofon


6. Daszek ochronny


7. Głośnik


8. Czytnik kart i breloków


9. Przycisk dzwonka

Kaseta zewnętrzna wyposażona jest w 2 niezależne wyjścia, które możemy wysterować za pomocą osobnych kodów lub kart/breloków

W trybie czuwania przyciski klawiatury są delikatnie podświetlone, natomiast w momencie wzbudzenia klawiatury zostaje ona mocniej podświetlona.

Przycisk dzwonka ma stałe jasne podświetlenie.

Montaż monitora

1.
   Do ściany przykręcić ramkę montażową w sposób zapewniający łatwe i estetyczne doprowadzenie przewodu łączącego monitor i kasetę zewnętrzną. Standardowa wysokość na jakiej powinien znajdować się środek ekranu monitora wynosi ok. 150 cm, niemniej jego położenie można dostosować do indywidualnych potrzeb użytkowników.



2. Do gniazd połączeniowych znajdujących się na odwrocie monitora podłączamy poszczególne żyły przewodu według schematu



3. Do gniazda zasilania podłączamy wtyk zasilacza będącego na wyposażeniu zestawu.



4. Na tylnej części obudowy monitora znajdują się 4 otwory, należy delikatnie powiesić monitor na ramce, tak aby wszystkie 4 uchwyty ramki znalazły się w otworach obudowy.


5. Podłączyć zasilacz do sieci ~230V/50Hz.

Opis

1. Kołki plastikowe


2. Ramka mocująca


3. Przewody

Kasetę zewnętrzną możemy zamontować natynkowo lub podtynkowo

Montaż kasety natynkowo

1. Odkręcić 2 dolne śruby mocujące i oddzielić kasetę od daszka ochronnego.



2. Poprzez 4 otwory w daszku ochronnym odznaczyć na ścianie miejsca na kołki montażowe.



3. W zaznaczonych miejscach nawiercić 4 otwory montażowe Ø5mm, a następnie umieścić w nich 4 kołki montażowe.


4. Za pomocą 4 wkrętów montażowych przymocować daszek ochronny do ściany.



5. Podłączyć do kasety zewnętrznej wszystkie potrzebne przewody.


6.
   Umieścić kasetę zewnętrzną w zamocowanym uprzednio do ściany daszku ochronnym wykorzystując otwór do zaczepienia daszku oraz przykręcić 2 dolne śruby mocujące.

Montaż kasety podtynkowo

1.
   Wyciąć w ścianie lub słupku prostokątny otwór na puszkę podtynkową kasety.



2. Poprzez 4 otwory znajdujące się w dnie puszki podtynkowej odznaczyć w dnie otworu miejsca na wkręty montażowe, nawiercić otwory i umieścić w nich kołki montażowe.



3. Umieścić puszkę montażową w otworze w ścianie


4.
   Podłączyć przewody biegnące od monitora (monitorów), zasilacza oraz rygla elektromagnetycznego do zacisków kasety zgodnie ze schematem połączeń.



5. Za pomocą 2 wkrętów zamocować kasetę do puszki montażowej

< ul>

Dane techniczne Kasety

•
  Napięcie zasilania kasety zewnętrznej: 12V DC


•
  Pobór mocy kasety zewnętrznej (czuwanie / praca): 1,2W / 3,6W


•
  Sposób montażu kasety zewn: Natynkowy


•
  Rozdzielczość obrazu: 1080p


•
  Typ przetwornika kamery: Kolor CMOS 1/3’’


•
  Czytnik zbliżeniowy: Tak


•
  Częstotliwość pracy czytnika zbliżeniowego: 13,56 kHz (MIFARE)


•
  Maks. moc promieniowania czytnika: < 5mW


•
  Szyfrator: Tak


•
  Daszek ochronny: Tak


•
  Materiał obudowy: Stop aluminium


•
  Rodzaje wyjść Wyjście 1: przekaźnik N.C. & N.O. 1A/ 24VDC


•
  Wyjście 2: przekaźnik N.C. & N.O. 1A/ 24VDC


•
  Kąt widzenia kamery w poziomie / pionie: 60° / 140°


•
  Oświetlenie nocne: Diody IR LED


•
  Współczynnik ochrony kasety zewnętrznej: IP65


•
  Temperaturowy zakres pracy kasety: -20ºC ~ +50ºC


•
  Wymiary kasety zewn. (W x SZ x G): 145 x 70 x 42 mm


•
  Oświetlenie nocne: 5 diod LED (podczerwień)
