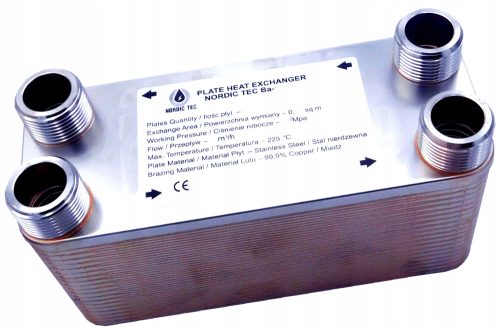

Wymiennik ciepła płytowy - 35 kW - Nordic Tec Ba-12-40

Wymiennik do CO / CWU o przyłączach 3/4" (DN20), 40 płytowy

max 35kW przy wysokich zasilaniach

✅ Wymiennik ciepła płytowy reonomowanej marki NORDIC TEC

Wymiennik 40 płytowy Ba-12-40 - parametry

• Płytki wykonane ze stali nierdzewnej S316L (tzw. kwasówki),


• Lutowane metodą próżniową za pomocą miedzi (Cu 99,99%)


•
  40 płyt, o grubości 0,30mm, typu karbowanego (jodełka), dla wywołania większych turbulencji przepływu


• Moc nominalna - od 15 do 35 kW

UWAGA - Moc nominalna wymiennika nie jest równoznaczna z mocą kotła, kominka lub innego urządzenia grzewczego, jakie ma być obsługiwane przez wymiennik. Faktycznie osiągnięta moc będzie zależeć od tego jakie parametry pracy będzie miał wymiennik w danej instalacji (jak wysoką temperaturę i przepływ dostarczymy do wymiennika). Górna granica jest osiągalna tylko przy tzw. wysokich parametrach zasilania. Wymiennik świetnie sprawdzi się np. w obsłudze kotłów o mocy od 15-20kW.

Ten wymiennik nie sprawdzi się w użytkowaniu z pompą ciepła (z uwagi, na to, że jest to specyficzne źródło ciepła wymagające znacznie większych powierzchni płyt). Jest przeznaczony do tradycyjnych źródeł ciepła typu kominek lub piec do C.O..

• Przyłącza: 3/4", czyli DN20 - gwint standardowy zewnętrzny


• Ciśnienie robocze - do 10 bar


• Ciśnienie testu szczelności - 20 bar


• Maksymalna temperatura pracy: do +230°C


• Przepływ - do 4 m3/h (lub do 4000 l/godz.)


• ✅Powierzchnia wymiany - 0,48 m2

Zaleca się by przy doborze wymiennika do kotła grzewczego na 10kW kotła przypadało min. 0,25-0,30m2 powierzchni wymiany.

Wymiary:

A - Długość/Wysokość - 191 mm

B - Szerokość - 73 mm

F - Głębokość/Grubość - 97 mm

C - Dystans między przyłączami po długości - 154 mm

D - Dystans między przyłączami po szerokości - 40 mm

✅ Certyfikacja - CE - dopuszczony do obrotu w całej UE.

Na życzenie wystawiamy deklarację zgodności na dyrektywę ciśnieniową.

Budowa wymiennika ciepła NORDIC TEC Ba-12-40 i podobnych

Płytowe wymienniki ciepła od Nordic Tec są urządzeniami pracującymi przepływowo, w sposób nie kumulujący wody (w przeciwieństwie do zasobników). Powierzchnię wymiany cieplnej tworzą płytki stalowe o grubości 0,3-0,4mm (stal nierdzewna) połączone ze sobą za pomocą lutu miedzianego 99,9% Cu (lub niklowego, jeśli w grę wchodzą zastosowania przemysłowe nie współpracujące z miedzią). Zminimalizowana grubość płyt jest w tym wypadku zaletą pozwalającą na maksymalnie wydajną wymianę temperatur pomiędzy mediami znajdującymi się po obu stronach płyty.

Przepływ płynów wymieniających ciepło jest ukierunkowany w co drugi kanał tworzony przez płyty grzewcze, płyny te są od siebie odseparowane i nie mieszają się ze sobą mimo, iż wymieniają się temperaturą. Wymienniki lutowane stanowią konstrukcję zespoloną na stałe, szczelną i nierozbieralną, dzięki długotrwałemu procesowi lutowania w piecach próżniowych. Specjalne profilowanie płytek stalowych zapewnia przepływ turbulentny (wzburzony, by uzyskać lepszą wydajność wymiany cieplnej). Umożliwia to bardzo efektywną pracę oraz zapobiega gromadzeniu się zanieczyszczeń wewnątrz wymiennika. Jest to bardzo ważne z uwagi na oczekiwaną długowieczność urządzenia.
