Zestaw solarny 2 x kolektor rurowo-próżniowy HP 30 z zasobnikiem 400 l.

Indeks: 01010253

Posiada certyfikat SOLAR KEYMARK umożliwiający skorzystanie z programów dofinansowań!

Zestaw solarny z zasobnikiem c.w.u. przeznaczony do obiektów jednorodzinnych o dobowym zużyciu ciepłej wody użytkowej nieprzekraczającym 300 - 400 litrów, co zazwyczaj odpowiada 5 - 6 osobowej rodzinie.

ISTOTNE INFORMACJE

Wysokiej jakości zestaw solarny z zasobnikiem c.w.u. o pojemności 400 litrów oraz 2 kolektorami słonecznymi rurowo - próżniowymi HP 30 w komplecie.

Przyjęta powierzchnia kolektorów zapewnia sprawny podgrzew wody na poziomie około 50% rocznego zapotrzebowania. Pozostałe 50% (okres zimowy) należy zapewnić, wykorzystując piec centralnego ogrzewania podłączonego do górnej wężownicy zasobnika lub przy pomocy grzałki elektrycznej.

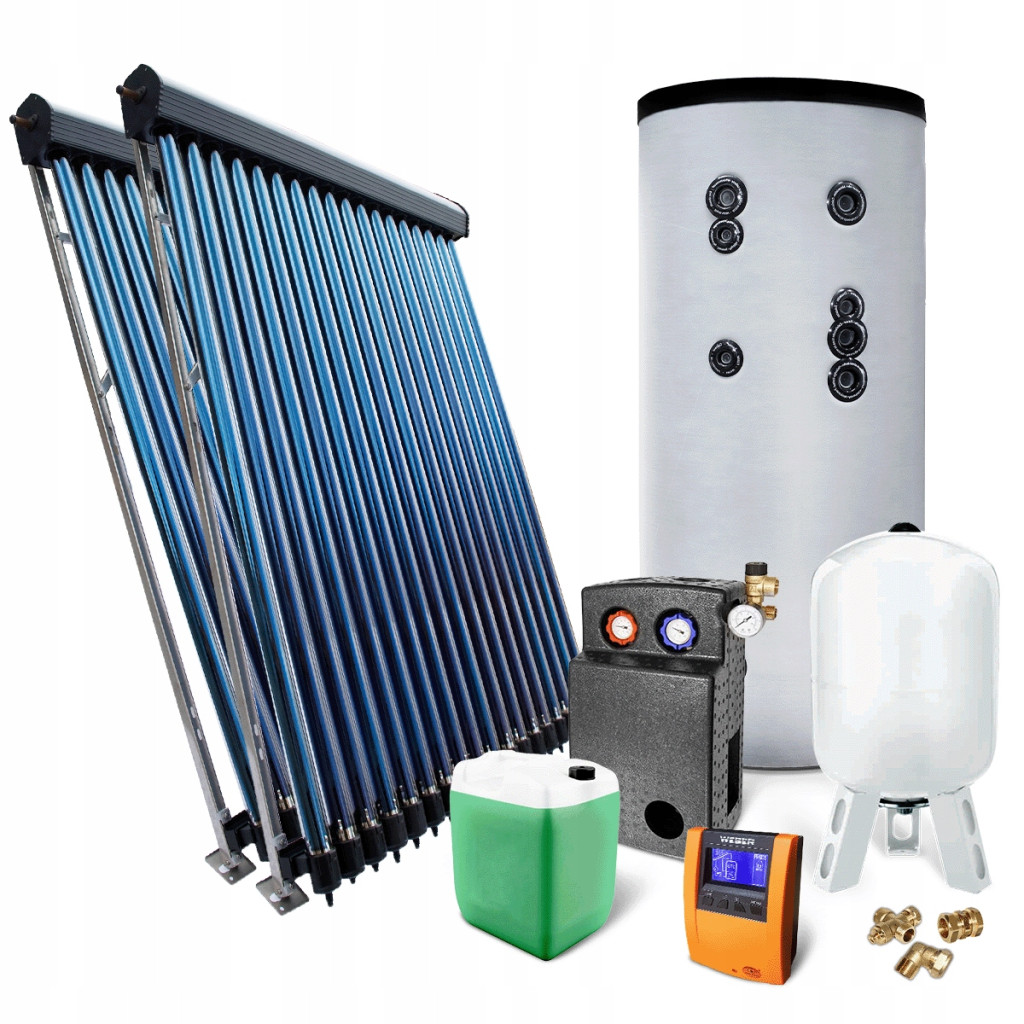

ELEMENTY SKŁADOWE

• 2 x kolektor słoneczny rurowo - próżniowy HP 30


• 1 x zasobnik c.w.u. emaliowany z 2 wężownicami WEBER W2 400l


• 1 x sterownik solarny WEBER CLASSIC PWM


• 1 x grupa pompowa solarna elektroniczna HYDRA GPS PWM z rotametrem


• 1 x zawieszenie naczynia przeponowego


• 1 x naczynie przeponowe solarne (zbiornik wyrównawczy) 18 l.


• 1 x glikol propylenowy, koncentrat 10l


• 1 x złącze krzyżowe fi 22x3/4"


• 1 x kolano zaciskowe fi 22 x 3/4"

PARAMETRY TECHNICZNE GŁÓWNYCH ELEMENTÓW

• Liczba rur próżniowych: 30


• Średnica rur próżniowych: 58 mm


• Grubość ścianki rury szklanej: 2 mm


• Wymiary (szer. x dł. x wys.)” 245,5 x 199 x 18,2 cm


• Powierzchnia całkowita: 4,89m²


• Powierzchnia apertury: 3,68 m²


• Średnica przyłączy: 22 mm


• Sprawność optyczna (absorber / apertura): 93,7 % / 58,2 %


• Straty ciepła a1 (absorber / apertura): 2,69/1,67 W/m²K


• Straty ciepła a2 (absorber / apertura): 0,01 / 0,006 W/m²K2


• Absorpcja: > 94 %


• Emisja: < 8 %


• Waga pustego kolektora: 105,4 kg


• Dopuszczalny kąt montażu: 15 – 50°


• Kolor obudowy: Srebrny / czarny


• Certyfikat Solar Keymark

Zasobnik

• Pojemność: 400 l


• Wysokość: 147 cm


• Średnica z izolacją: 75 cm


• Grubość izolacji: 5 cm


• Ilość wężownic: 2


• Powierzchnia wężownicy dolnej: 1,5 m²


• Powierzchnia wężownicy górnej: 1,0 m²


• Ciśnienie maksymalne: 10 bar


• Zabezpieczenie antykorozyjne: podwójna emalia, anoda magnezowa


• Obudowa: płaszcz typu skay w kolorze szarym lub pomarańczowym w zależności od dostępnej partii

Sterownik WEBER CLASSIC PWM

• Ciekłokrystaliczny, duży wyświetlacz LCD


• Intuicyjne menu


• Sterowanie pracą pompy z sygnałem PWM


• Graficzna prezentacja pracy układu


• Sterowanie obrotami pompy solarnej


• Możliwość sterowania pompą cyrkulacyjną wody użytkowej lub grzałką elektryczną


• Funkcja zabezpieczenia przed przegrzaniem kolektor


• Funkcja zabezpieczenia przed przegrzaniem zasobnika


• Funkcja urlop


• Funkcja anty zamarzania


• Licznik energii wyprodukowanej przez układ solarny

Grupa pompowa solarna elektroniczna HYDRA GPS PWM z rotametrem

• Energooszczędna, elektroniczna pompa obiegowa Hydra GPS II 20-8-130  PWM2


• Izolacja termiczna (obudowa)


• Dwa zawory kulkowe odcinające (zintegrowane) z zaworami zwrotnymi oraz z termometrem


• Rotametr (2-12 l/min)


• Grupa bezpieczeństwa z manometrem oraz zaworem bezpieczeństwa (6 bar)


• Separator powietrza

Płyn do instalacji

Płyn solarny jest produkowany na bazie glikolu propylenowego, co oznacza, że jest w pełni bezpieczny dla zdrowia w przypadku ewentualnego przedostania się do wody użytkowej. Płyn posiada atest higieniczny Państwowego Zakładu Higieny, co jest dodatkowym gwarantem wysokiego poziomu bezpieczeństwa. Płyn dostarczany jest w 10 litrowym pojemniku w postaci koncentratu o temperaturze zamarzania niższej od -64 °C. Po rozcieńczeniu z wodą otrzymuje się do 30 l. gotowej do użycia mieszanki, co w zupełności wystarcza dla typowych instalacji. Płyn wyprodukowany w Polsce.

Naczynie przeponowe (zbiornik wyrównawczy), solarne 18 l

Naczynie przeponowe jest wbrew pozorom jednym z ważniejszych elementów instalacji solarnej. Dobór naczynia o zbyt niskiej dopuszczalnej temperaturze pracy lub o zbyt niskim dopuszczalnym ciśnieniu może być przyczyną częstych problemów z użytkowaniem.

Maksymalna temperatura pracy naczynia przeponowego umieszczonego w zestawie to 120°C, zaś dopuszczalne ciśnienie pracy to aż 10 bar, co jest gwarantem wysokiej stabilności pracy całego układu. Produkt wyprodukowany w Unii Europejskiej.

Zestaw połączeniowy

Zestaw wyposażony jest w system mosiężnych złączek zaciskowych umożliwiających sprawne i pewne połączenie kolektora z przewodami rurowymi.

• 1 x Kolano zaciskowe z przyłączem GZ ¾” umożliwiającym sprawne połączenie z przewodami karbowanymi ze stali nierdzewnej.


• 1 x Złącze krzyżowe zaciskowe z przyłączem GZ ¾” umożliwiającym sprawne połączenie z przewodami karbowanymi ze stali nierdzewnej. Złącze wyposażone jest w odpowietrznik ułatwiający napełnianie oraz w tuleję zanurzeniową na czujnik temperatury sterownika.

UWAGI: W celu kompletnego montażu zestawu solarnego, należy zaopatrzyć się miedzy innymi w zestaw montażowy do kolektora, przewody rurowe oraz armaturę instalacyjną niezbędną do połączenia zasobnika z istniejącą instalacją. Zestaw montażowy standardowo nie jest dołączany do zestawu ze względu na konieczność każdorazowego dostosowania go do rodzaju pokrycia oraz nachylenia dachu.

ZALETY ZESTAWU

• Znikome koszty użytkowania


• Życie zgodne z trendem ECO


• Szybki okres zwrotu inwestycji


• Pełna bezobsługowość


• Długa żywotność
