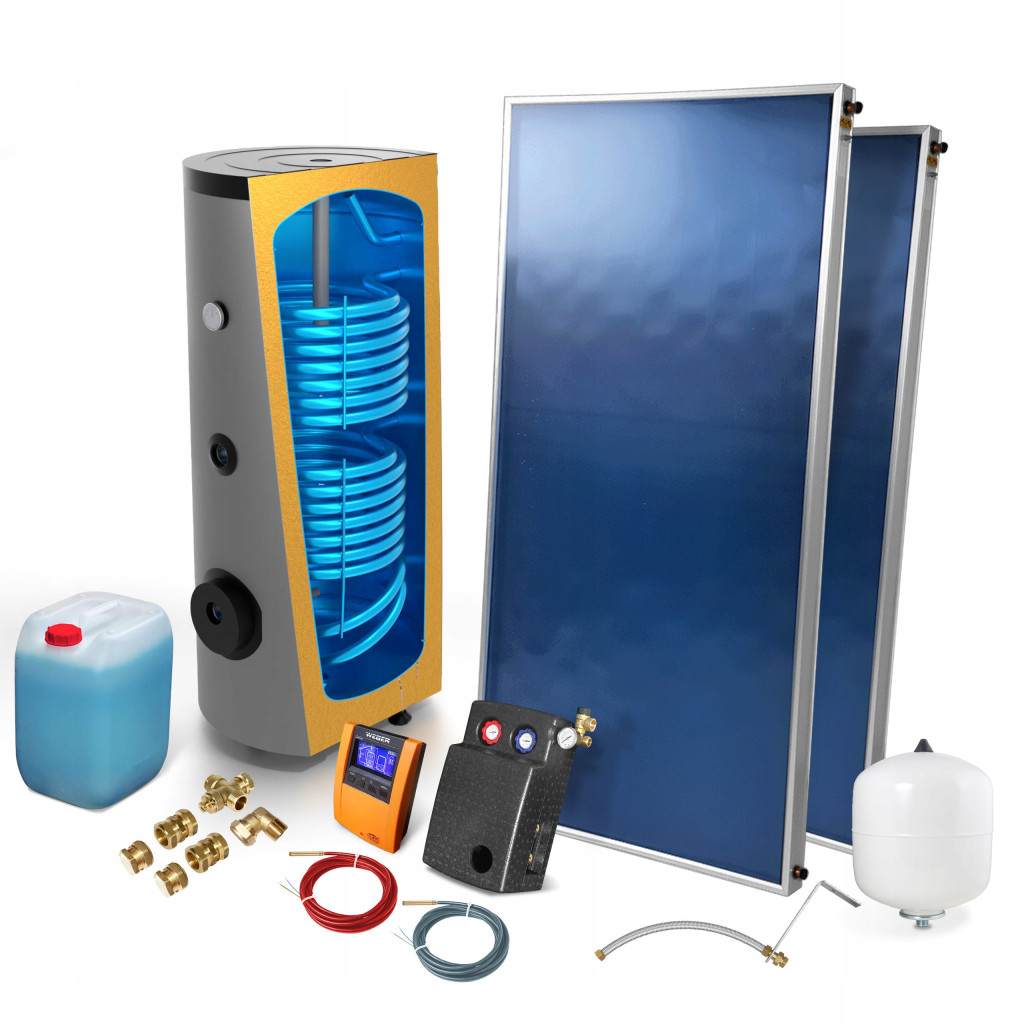

Zestaw solarny: 2 kolektory słoneczne WEBER SOL FX-FP 2,5 + zasobnik c.w.u. 300 l. + akcesoria

Indeks: 01010377

Certyfikat SOLAR KEYMARK – brak

ISTOTNE INFORMACJE

Zestaw solarny przeznaczony do obiektów jednorodzinnych o dobowym zużyciu ciepłej wody użytkowej nie przekraczającym 250 – 300 litrów, co zazwyczaj odpowiada 4 lub 5 osobowej rodzinie.

Wysokiej jakości zestaw solarny zawierający 2 kolektory słoneczne WEBER SOL FX-FP 2,5 i zasobnik c.w.u. o pojemności 300 litrów w komplecie.

Przyjęta powierzchnia kolektorów zapewnia sprawny podgrzew wody użytkowej na poziomie około 60% rocznego zapotrzebowania. Pozostałe 40% należy zapewnić przy użyciu kotła centralnego ogrzewania podłączonego do górnej wężownicy zasobnika lub przy pomocy grzałki elektrycznej.

ELEMENTY SKŁADOWE ZESTAWU

• 2 x kolektory słoneczne WEBER SOL FX-FP


• 1 x zasobnik emaliowany pionowy z dwoma wężownicami WEBER W2 300 l


• 1 x sterownik solarny WEBER CONTROL CLASSIC PWM


• 1 x grupa pompowa solarna elektroniczna HYDRA GPS PWM z rotametrem


• 1 x przewód oraz stelaż do zamocowania naczynia przeponowego


• 1 x zawór umożliwiający odłączenie naczynia przeponowego bez konieczności opróżniania układu z płynu


• 1 x naczynie przeponowe solarne (zbiornik wyrównawczy) 18 l.


• 1 x zestaw przyłączeniowy do połączenia kolektorów


• 1 x przyłącze z odpowietrznikiem ręcznym i pochwą zanurzeniową na czujnik temperatury


• 1 x płyn solarny na bazie glikolu propylenowego lub 20 l gotowej mieszanki w zależności od dostępności

CHARAKTERYSTYKA ELEMENTÓW SKŁADOWYCH

Kolektor słoneczny (płaski)

• Powierzchnia całkowita: 2,5 m²



• Powierzchnia apertury: 2,35 m²



• Sprawność optyczna: ~ 80 %



• Temperatura stagnacji przy 1000 W/m², 30°C: 200°C



• Maksymalna temperatura pracy: 220°C



• Maksymalne ciśnienie robocze: 10 bar



• Absorpcja: > 95%



• Emisja: < 5 %



• Waga pustego kolektora: 37 kg



• Szyba: Szkło solarne, hartowane, gr.3,2 mm



• Absorber: Wysokoselektywny TINOX / SUNSELECT / BLUETEC



• Rury i blacha absorbera: Miedziane



• Układ rur absorbera: Harfa



• Średnica przyłączy: 4 x 22 mm



• Wymiary (szer. x dł. x wys.): 200 x 125 x 9 cm



• Izolacja: Wełna mineralna



• Typ obudowy: Rama



• Kolor obudowy: srebrny


Zasobnik 2 wężownice 300 l

• Pojemność: 300 l


• Wysokość: 141 cm


• Średnica z izolacją: 65 cm


• Grubość izolacji: 5 cm


• Ilość wężownic: 2


• Powierzchnia wężownicy dolnej: 1,2 m2


• Powierzchnia wężownicy górnej: 0,9 m2


• Ciśnienie maksymalne: 10 bar


• Zabezpieczenie antykorozyjne: podwójna emalia, anoda magnezowa


• Obudowa: płaszcz typu skay w kolorze szarym lub pomarańczowym w zależności od dostępnej partii

Sterownik solarny WEBER SOL CLASSIC PWM

• Ciekłokrystaliczny, duży wyświetlacz LCD


• Intuicyjne menu


• Sterowanie pracą pompy z sygnałem PWM


• Graficzna prezentacja pracy układu


• Sterowanie obrotami pompy solarnej


• Możliwość sterowania pompą cyrkulacyjną wody użytkowej lub grzałką elektryczną


• Funkcja zabezpieczenia przed przegrzaniem kolektor


• Funkcja zabezpieczenia przed przegrzaniem zasobnika


• Funkcja urlop


• Funkcja anty zamarzania


• Licznik energii wyprodukowanej przez układ solarny

Grupa pompowa solarna elektroniczna HYDRA GPS PWM z rotametrem

• Energooszczędna, elektroniczna pompa obiegowa Hydra GPS II 20-8-130  PWM2


• Izolacja termiczna (obudowa)


• Dwa zawory kulkowe odcinające (zintegrowane) z zaworami zwrotnymi oraz z termometrem


• Rotametr (2-12 l/min)


• Grupa bezpieczeństwa z manometrem oraz zaworem bezpieczeństwa (6 bar)


• Separator powietrza

Płyn do instalacji solarnej

Płyn solarny jest produkowany na bazie glikolu propylenowego, co oznacza, że jest w pełni bezpieczny dla zdrowia w przypadku ewentualnego przedostania się do wody użytkowej.

Płyn posiada atest higieniczny Państwowego Zakładu Higieny, co jest dodatkowym gwarantem wysokiego poziomu bezpieczeństwa. Płyn dostarczany jest w 10 litrowym pojemniku w postaci koncentratu o temperaturze zamarzania niższej od -64°C.

Po rozcieńczeniu z wodą otrzymuje się do 30 litrów gotowej do użycia mieszanki, co w zupełności wystarcza dla typowych instalacji.

Naczynie przeponowe solarne (zbiornik wyrównawczy) 18 l

Naczynie przeponowe jest wbrew pozorom jednym z ważniejszych elementów instalacji solarnej. Dobór naczynia o zbyt niskiej dopuszczalnej temperaturze pracy lub o zbyt niskim dopuszczalnym ciśnieniu może być przyczyną częstych problemów z użytkowaniem.

Maksymalna temperatura pracy naczynia przeponowego umieszczonego w zestawie to 120 °C, zaś dopuszczalne ciśnienie pracy to aż 10 bar, co jest gwarantem wysokiej stabilności pracy całego układu.

Zestaw złączek

Zestaw wyposażony jest w system mosiężnych złączek zaciskowych umożliwiających sprawne i pewne połączenie ze sobą kolektorów oraz łączenie z przewodami rurowymi.

W skład zestawu wchodzą:

• Dwuzłączka zaciskowa do łączenia ze sobą sąsiadujących kolektorów


• Kolano zaciskowe z przyłączem GZ ¾” umożliwiającym sprawne połączenie z przewodami karbowanymi ze stali nierdzewnej


• Złącze krzyżowe zaciskowe z przyłączem GZ ¾” umożliwiającym sprawne połączenie z przewodami karbowanymi ze stali nierdzewnej. Złącze wyposażone jest w odpowietrznik ułatwiający napełnianie oraz w tuleję zanurzeniową na czujnik temperatury sterownika.

GŁÓWNE ZALETY

• Kompletny zestaw solarny


• Znikome koszty użytkowania


• Życie zgodne z trendem ECO


• Pełna bezobsługowość

UWAGA

W celu kompletnego montażu zestawu solarnego, należy zaopatrzyć się między innymi w zestaw montażowy do kolektora, przewody solarne (rurowe) oraz armaturę instalacyjną niezbędną do połączenia zasobnika z istniejącą instalacją. Zestaw montażowy standardowo nie jest dołączany do zestawu ze względu na konieczność każdorazowego dostosowania go do rodzaju pokrycia oraz nachylenia dachu. Wszystkie te produkty mogą Państwo zakupić na innych naszych aukcjach internetowych.
