Fóliatalp nyomásérzékelő Nagy pontosságú

Funkcja:

1. Czujnik nacisku na stopę składa się z folii poliestrowej o doskonałych wszechstronnych właściwościach mechanicznych, wysoce przewodzącego materiału i materiału wykrywającego w skali nano.

2. Dolna warstwa to elastyczna folia i dopasowująca się do niej warstwa przewodząca, a górna warstwa to elastyczna folia i nałożony na nią materiał wrażliwy na nacisk

3. Dolna i górna warstwa są połączone dwustronnym klejem, a obszary wykrywania górnej i dolnej warstwy są izolowane

4. Gdy obszar wykrywania jest pod ciśnieniem, przewody oddzielone od dolnej warstwy są włączone, a rezystancja wyjściowa obszaru wykrywania zmienia się wraz z ciśnieniem.

5. Doskonałe wyczuwanie ciśnienia, szybka reakcja i długa żywotność.

6. Rozsądna konstrukcja mechaniki ludzkiej stopy, doskonała wodoodporność i niskie zużycie energii

Specyfikacja:

• Typ artykułu: czujnik nacisku stopki filmowej


• Grubość: 0,4 mm


• Styl: Film, elastyczny


• Siła wyzwalania: 500g


• Zakres ciśnienia: 0,5-10 KG, miękki wgłębnik


• Tryb działania nacisku: Miękka kompresja w dotyku


• Rezystancja, gdy nie jest wyzwalana: Większa niż 1MΩ


• Czas aktywacji: mniej niż 10 ms


• Temperatura robocza: -20 ℃ — 65 ℃


• Trwałość: 1 milion razy lub więcej (podczas normalnego chodzenia)


• Zakres stosowania rezystancji: 50K-150KΩ


• Czas reakcji: czy wodoodporny: IP67


• Niezależnie od tego, czy pyłoszczelność: IP67


• Zakłócenia elektromagnetyczne: Brak


• Wyładowania elektrostatyczne: Brak

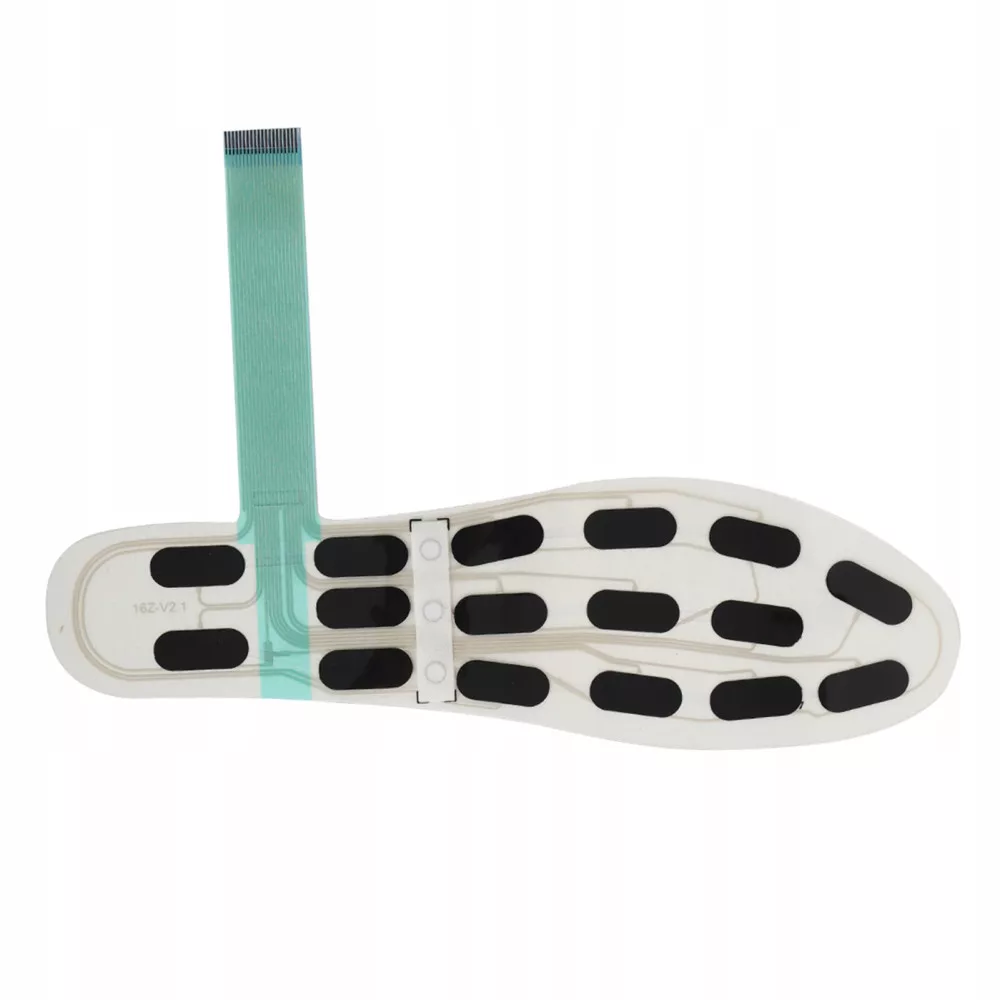

• Stopkowy czujnik nacisku FS-INS-16Z to czujnik nacisku z elastyczną folią z 16 niezależnymi obszarami wykrywania, a rezystancja wyjściowa obszaru wykrywania zmienia się odpowiednio wraz ze zmianą ciśnienia zewnętrznego. Rozsądny układ obszaru wykrywania, interfejs ma łącznie 20 przewodów ołowianych interfejsu, przewód ołowiu interfejsu wykorzystuje interfejs wtykowy o skoku 1 mm, 10 pinów i grubości 0,3 mm. W obszarze wykrywania znajdują się 2 wspólne przewody, 16 niezależnych przewodów odprowadzeń i 2 wolne przewody.

Lista pakietów:

• 1 x czujnik
