Zestaw wózków 4-rolkowych do bramy przesuwnej 80x80x5 z rolkami stalowymi

UWAGA!

Prosimy sprawdzić dokładnie jakie są wymiary Państwa szyny (profilu). Wymiary te określamy podając długość boku po Zewnętrznej stronie profilu oraz grubość ścianki zmierzoną suwmiarką.

Zestaw wózków do bramy posesyjnej do 6 metrów światła wjazdu, o wadze do 500 kg (przy zastosowaniu kompletu 2 wózków). Wózek jest produkcji polskiej oraz jest ocynkowany.

• Spód-platforma, o wymiarach: 160x100 mm. Regulacja na szpilkach wychodzących z ławy betonowej dzięki "fasolkom".



•
  2 rolki poziome dają stabilne prowadzenie bram nowoczesnych - z szerokimi wypełnieniami (deskowanych, pełnych). Znacznie ułatwia to "wjazd bramy" w przeciwległe gniazdo najazdowe

Wózki sprawdzą się również doskonale jako wózki do bramy podwieszanej.

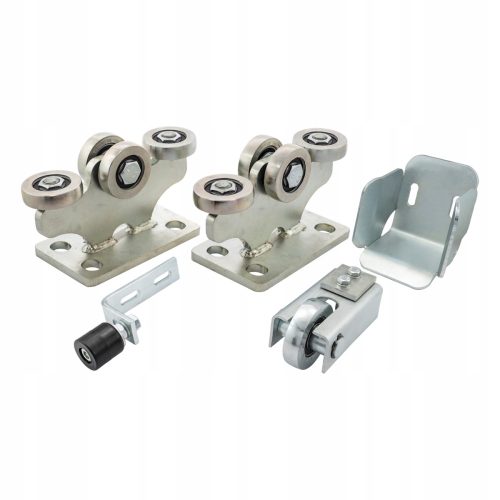

Zestaw zawiera:

1. dwa wózki 4-rolkowe do szyny 80x80x5

Wymiary spodu wózka:

• A = 160 mm



• B = 100 mm



• C = 115 mm



• V2 = 56-68 mm regulacja na fasolkach (otwory 25 × 20 mm) = możliwy zakres rozstawu szpilek w betonie. Przy zastosowaniu szpilek 16 mm.

By brama pracowała "gładko" należy:

• dokładnie ustawić wózki w osi pracy bramy. Służą temu duże otwory, tzw. "fasolki"


• wypoziomować wózki bezpośrednio na szpilkach z betonu.

2. Gniazdo najazdowe

Ważne! Gniazdo i rolkę należy zamontować tak, by rolka wjeżdżała na gniazdo lekko unosząc bramę - dzięki temu odciążane są wózki gdy brama jest zamknięta. A brama jest zamknięta przez przeważającą większość czasu. Odciążając wózki, zmniejszasz zużycie rolek i osadzonych w nich łożysk.

3. Rolka najazdowa

Do zamontowana w szynie. Rolka ta podtrzymuje bramę gdy ta jest zamknięta.

4, Rolka prowadząca z kątownikiem, do wyboru:

• fi 25 mm do ceownika 30x30x2


• fi 33 mm do ceownika 40x40x3


• fi 35 mm do ceownika 40x40x4


• fi 43 mm do ceownika 50x50x3

Prosimy podać wymiar rolki w uwagach do zamówienia. Przy braku informacji wysyłamy rolkę losowo, przy dostępności wysyłamy najpopularniejszą, czyli 33 mm.

W naszej ofercie

• wózki do bram przesuwnych


• wózki do profili 70x70, 80x80 mm


• rolki prowadzące


• inne akcesoria związane z budową bramy/ogrodzenia

Szanowny Kliencie u nas, kupujesz produkty wyprodukowane w Polsce. Gwarantujemy jakość naszych wyrobów dzięki wieloletniemu doświadczeniu oraz stosowanej technologii CNC.
