ZESTAW REKUPERACJI DO MIESZKAŃ 80-110 M2 PRODUCENT

ZESTAW REKUPERACJI DO MIESZKAŃ 80-110 M2 PRODUCENT

Proszę pamiętać, że w naszej ofercie znajdują się wszystkie elementy do stworzenia całej, poprawnej instalacji wentylacji mechanicznej (anemostaty, skrzynki, rozdzielacze, przewody, uszczelki, zaślepki, materiały montażowe oraz centrale wentylacyjne).

Wykonujemy również Projekty Wentylacji Mechanicznej.

Zapraszamy na nasze Aukcje !

Co to jest Rekuperacja?:

To nowoczesny system mechanicznej wentylacji polegający na odzyskiwaniu energii cieplnej przy pomocy wymiennika ciepła. Proces ten zachodzi w specjalnej centrali wentylacyjnej (rekuperator) wyposażonej właśnie w taki wymiennik. Zasada działania wentylacji z odzyskiem ciepła polega na dostarczeniu i ogrzaniu świeżego powietrza do budynku mieszkalnego powietrzem zużytym, usuwanym z budynku przepuszczonym przez wymiennik ciepła.

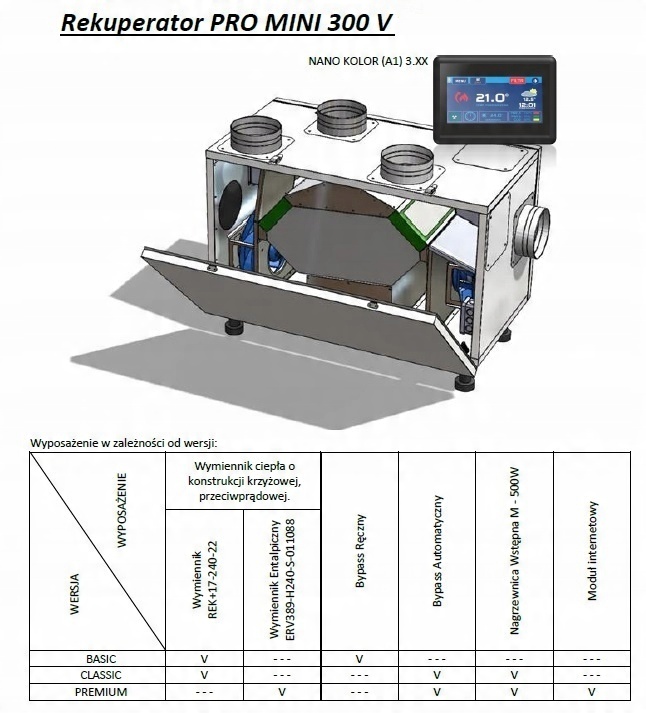

W zestawieniu został uwzględniony Rekuperator PRO MINI 300V (parametry oraz dane techniczne poniżej)

Czas trwania przygotowania dla Państwa projektu wynosi maksymalnie 3 dni.

Projekt rekuperacji zawiera:

1. Projekt,

2. Wycena.

3. Bilans powietrza,

4. Opis techniczny,

1. Wentylatory: RH19V-4IP.Z8.AR PROMIENIOWY 190 VPRO Z SILNIKIEM EC055. 170W. 1,75-1,45A.

2. Wymiennik ciepła o konstrukcji krzyżowej, przeciwprądowej: REK+17-240-22

3. Klapy, otwierane zarówno przód i tył.

4. Przyłącza Ø125mm. z możliwość podłączenia do systemu w wersji horyzontalnej lub wertykalnej.

5. Nóżki, wysokość regulowana

6. Nagrzewnica wstępna (M – 500W)

7. Filtry wysokiej klasy:

Czerpnia – F7

Wywiew – G4

8. Taca ociekowa

9. Sterowanie – COMPIT, AREO_3.43

10. Bypass w zależności od wersji:

Automatyczny – sterowany siłownikiem elektrycznym BELIMO CM230

Mechaniczny – sterowany ręcznie z użyciem dźwigni przestawnej.

11. Obudowa wykonana z blachy ocynkowanej, lakierowana proszkowo, kolor biały.

Waga całkowita: 35kg

Rekuperator PROMINI 300 V/H to kompletne urządzenie wentylacyjne z możliwością zmiany układu króćców zapewniające filtrację i dopływ świeżego powietrza do pomieszczeń, a także usuwanie powietrza zanieczyszczonego. Służące do wentylacji domów jednorodzinnych lub obiektów usługowych. Charakteryzuje się wydajnością do 300m3/h.

ZALETY PRODUKTU:

•
  OBUDOWA – wykonana w całości ze stali malowanej proszkowo, zaizolowana. Charakteryzuje się doskonałymi właściwościami tłumienia drgań, hałasu


•
  WYMIENNIK CIEPŁA – najskuteczniejszy i niezawodny krzyżowo-przeciwprądowy polistyrenowy wymiennik o wysokiej efektywności wymiany ciepła (sprawność do  98%) renomowanych firm takich jak RECAIR, CORE posiadających wieloletnie doświadczenie, oferujących swoje produkty najlepszym na runku producentom central.


•
  WENTYLATORY – zastosowane zostały silniki elektro-komutatorowe prądu stałego (EC). Silniki EC zapewniają wysoką wydajność i  regulację w  pełnym zakresie prędkości obrotowej wentylatora.


•
  AUTOMATYCZNY LUB MECHANICZNY BYPASS – zapewniający w razie potrzeby możliwość schłodzenia pomieszczenia dzięki bezpośredniemu dopływowi chłodnego powietrza do pomieszczeń z zewnątrz w okresie letnim bez konieczności zastępowania wymiennika kasetami letnimi, co z perspektywy czasu i obsługi jest dość uciążliwe w eksploatacji.


•
  NAGRZEWNICA WSTĘPNA – uruchamiana automatycznie. Zapobiega zamarzaniu wymiennika. Moc 0,5KW.


•
  NOWOCZESNY STEROWNIK – zaawansowana automatyka pozwala precyzyjnie dostosować parametry centrali pod bieżącą instalację oraz panujące warunki pogodowe. Podstawowe funkcje automatyki centrali:

• sterowanie GWC,


• sterowanie nagrzewnicą wstępną/wtórną,


• sterowanie bypass,


• ustawienie harmonogramu tygodniowego,


• wskaźnik zabrudzenia filtra,


• sterowanie pracą instalacji grzewczej,


• sterowanie on-line,

SKŁAD ZESTAWU REKUPERACYJNEGO:

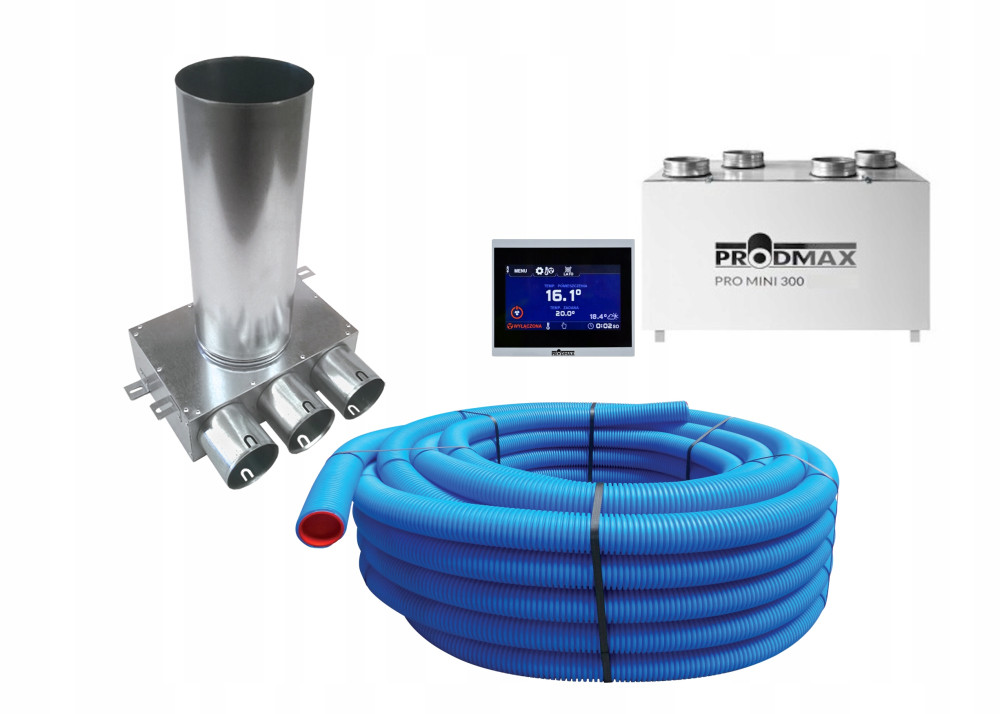

Na zdjęciu obok przedstawiamy szacunkowy zestaw elementów dla instalacji wentylacyjnej przeznaczonych dla mieszkań do 100 m2.

Zestawienie przedstawiające elementy oczywiście mogą zostać zmienione, w zależności od projektu.

SKRZYNKI ROZPRĘŻNE – Stosowane są do montażu po stornie wywiewu jak i nawiewu. Skrzynki dostarczają czyste powietrze do pomieszczeń jak i odprowadzają zużyte powietrze z pomieszczeń.

ROZDZIELACZE – Stosowane są do montażu po stronie wywiewu jak i nawiewu. Rozdzielacz ułatwia rozprowadzanie powietrza po całym budynku z jednego miejsca,

PRZEWÓD REKUPERACYJNY – Stosowany do dostarczenia świeżego powietrza do pomieszczeń jak i odprowadzenia zużytego powietrza z pomieszczeń na zewnątrz budynku. Ze względu na elastyczność jest łatwy w montażu bez konieczności stosowania specjalistycznych narzędzi.

WŁAŚCIWOŚCI TECHNICZE PRZEWODU:

1. Wysoka wytrzymałość mechaniczna 8kN/m2,


2. Zakres temperatur od -20oC do +60oC,


3. Moduł sprężystości 1,2 MPa,


4. Ognioodporność UL94 wg PN50068,


5. Wysoka szczelność systemu dzięki zastosowaniu uszczelek EPDM system spełnia klasę szczelności C wg PN - EN 12237,


6. Zdolność tłumienia hałasu,


7. Odporność na alkohol, tłuszcze, oleje oraz benzynę,


8. Stosunkowo niskie opory przypływu powietrza,


9. Odporność na wpływ czynników atmosferycznych efektem czego nie występuję korozja,

ZŁĄCZKA KANAŁU OKRĄGŁEGO – Służy do połączenia dwóch przewodów elastycznych okrągłych,

ZAŚLEPKA – Służy do zamknięcia niewykorzystanych króćców skrzynek rozdzielczych,

USZCZELKA – Służy do uszczelniania połączeń pomiędzy skrzynkami a kanałem elastycznym,

RURY PROSTE, TRÓJNIKI, KOLANA – Stosowane są do pionów do czerpni i wyrzutni. Stosowane do dostarczenia świeżego powietrza do pomieszczeń jak i odprowadzenia zużytego powietrza z pomieszczeń na zewnątrz budynku,

PRZEPUSTNICA OKRĄGŁA Z TŁUMIENIEM – Służy do regulacji przepływu powietrza oraz spełnia funkcję tłumika,

CZERPNIA/WYRZUTNIA – Czerpnia służy do dostarczenia świeżego powietrza z zewnątrz budynku, natomiast Wyrzutnia służy do wyrzucania powietrza zużytego,

ANEMOSTATY NAWIEWNE/WYWIEWNE – Anemostaty nawiewne służą do nawiewu powietrza do pomieszczeń, natomiast anemostaty wywiewne służą do wywiewu powietrza z pomieszczeń,

TAŚMA PERFOROWANA – Służy do podwieszania lub mocowania rur ocynkowych w układach instalacji kanałowej-wentylacynej,

TAŚMA ALUMINIOWA SAMOKLĘJACA – Służy do uszczelniania układów wentylacyjnych. Trudnopalna do  temperatury 150oC.

PRZEWÓD ALUMINIOWY IZOLOWANY – Przewód zabezpiecza przed stratami ciepła,

WEŁNA Z KLEJEM -  Wełna służy do izolacji Pionów jak i Czerpni.

Na zdjęciu obok przedstawiamy realizację naszych INWESTORÓW, którzy bazują na naszych elementach rekuperacyjnych.
