Szerszám burkolat - Makita ház, test DGA506 akkumulátorcsiszolóhoz

/ Makita obudowa silnika / korpus do akumulatorowej szlifierki kątowej DGA504

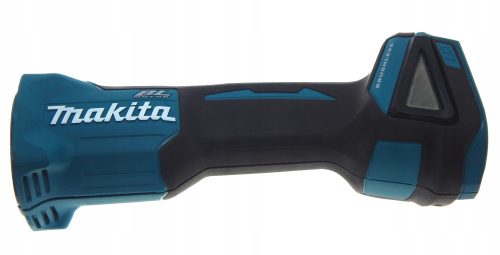

MOTOR HOUSING SET

•
  Producent: Makita



• Kod producenta: 187998-9 / 183J39-9


• Pozycja na schemacie: 33 i 41 - DGA504

Zastosowanie:

Akumulatorowa szlifierka kątowa

• DGA404


• DGA406


• DGA454


• DGA456


• DGA504


• DGA506

Spis części do DGA504

Pozycja na schemacie, Nr katalogowy, Opis, Ilość

001-4 ; 629B61-9 STATOR ; 1

002-1B ; 210169-4 BALL BEARING 607LLB ;  1

002-1C ; 210169-4 BALL BEARING 607LLB ; 1

002-1D ; 210169-4 BALL BEARING 607LLB ; 1

002-1F ; 210169-4 BALL BEARING 607LLB ; 1

002-1J ; 210169-4 BALL BEARING 607LLB ; 1

002-1M ; 210169-4 BALL BEARING 607LLB ; 1

003-3J ; 510329-1 Wirnik kpl. ; 1

003-3M ; 510329-1 Wirnik kpl. ; 1

003-4B ; 510329-1 Wirnik kpl. ; 1

003-4C ; 510329-1 Wirnik kpl. ; 1

003-4D ; 510329-1 Wirnik kpl. ; 1

003-4F ; 510329-1 Wirnik kpl. ; 1

004 ; 319214-3 Pokrywa obudowy przekładni ; 1

005-1 ; 213407-3 O-ring 26 ; 1

006 ; 210042-8 BALL BEARING 629LLB ; 1

007-1B ; 226861-2 SPIRAL BEVEL GEAR 10 ; 1

007-1C ; 226861-2 SPIRAL BEVEL GEAR 10 ; 1

007-1D ; 226861-2 SPIRAL BEVEL GEAR 10 ; 1

007-1F ; 226861-2 SPIRAL BEVEL GEAR 10  ; 1

007-1J ; 226861-2 SPIRAL BEVEL GEAR 10  ; 1

007-1M ; 226861-2 SPIRAL BEVEL GEAR ; 11

008 ; 252186-8 HEX. NUT M6 ; 1

009 ; 417771-6 PIN CAP ; 1

010 ; 233072-2 Sprężyna dociskowa 8 ; 1

011-1 ; 265B70-0 TAPPING SCREW 4X30 ; 4

012 ; 213960-9 O-ring 5 ; 1

013 ; 256546-6 Sztyft kołnierzowy ramienny 4 ; 1

014 ; 319213-5 Obudowa przekładni ; 1

015 ; 263002-9 Sztyft gumowy 4 ; 1

016 ; 210033-9 BALL BEARING 696ZZ ; 1

017 ; 233950-6 Sprężyna pierścieniowa 11 ; 1

018-1B ; 226862-0 SPIRAL BEVEL GEAR 37 ; 1

018-1C ; 226862-0 SPIRAL BEVEL GEAR 37 ; 1

018-1D ; 226862-0 SPIRAL BEVEL GEAR 37 ; 1

018-1F ; 226862-0 SPIRAL BEVEL GEAR 37 ; 1

018-1J ; 226862-0 SPIRAL BEVEL GEAR 37 ; 1

018-1M ; 226862-0 SPIRAL BEVEL GEAR 37 ; 1

019 ; 962151-6 Pierścień ustalający (WEWN.) R-32 ; 1

020 ; 211129-9 BALL BEARING 6201DDW ; 1

021-1 ; 267238-2 Podkładka 12 ; 1

022 ; 213622-9 O-ring 45 ; 1

023 ; 318331-6 BEARING BOX ; 1

024 ; 911121-2 Wkręt z łbem stożkowym ściętym M4X14 W ; 4

025 ; 345464-4 Pierścień labiryntowy ; 1

026 ; 324954-0 Wrzeciono ; 1

027 ; 123145-8 Osłona tarczy (beznarzędziowa) kpl. 125AK ; 1

C10 ; 213009-5 O-ring 4 ; 1

C20 ; 265180-1 Wkręt z łbem stożkowym ściętym M5X16 ; 1

028-2B ; 224415-9 Kołnierz wewnętrzny 42 ; 1

028-2C ; 224415-9 Kołnierz wewnętrzny 42 ; 1

028-2D ; 224415-9 Kołnierz wewnętrzny 42 ; 1

028-2F ; 224415-9 Kołnierz wewnętrzny 42 ; 1

028-2J ; 224415-9 Kołnierz wewnętrzny 42 ; 1

028-2M ; 224415-9 Kołnierz wewnętrzny 42 ; 1

029 ; 224554-5 LOCK NUT 14-45 ; 1

030 ; 850J42-2 Tabliczka znamionowa DGA504 ; 1

031-1 ; 265B67-9 TAPPING SCREW 4X18 ; 5

032 ; 455450-8 Osłona przeciwpyłowa R ; 1

033 ; 187998-9 Obudowa silnika kpl. ; 1

C10 ; 263005-3 Sztyft gumowy 6 ; 2

034 ; 455447-7 Pokrętło do przełączania ; 1

035 ; 455446-9 Dźwignia przełącznika ; 1

036 ; 455448-5 Dźwignia ; 1

037 ; 231679-8 Sprężyna skrętna 2 ; 1

038 ; 268330-7 Kołek 2 ; 1

039 ; 142901-7 Panel wskaźników kpl. ; 1

040 ; 650579-7 Przełącznik 1246.3223 ; 1

041 ; 187998-9 Obudowa silnika kpl. ; 1

C10 ; 263005-3 Sztyft gumowy 6 ; 2

042 ; 455449-3 Osłona przeciwpyłowa L ; 1

043 ; 643899-6 Zacisk ; 1

046 ; 850J49-8 Etykieta z numerem seryjnym DGA504 ; 1

047 ; 620K10-3 CONTROLLER ; 1

048 ; 652119-7 PAN HEAD SCREW M2X6 ; 6

A01 ; A-80656 GRINDING WHEEL 125 WA36N ; 1

A02 ; 158237-4 Komplet uchwytu 36 ; 1

A03 ; 782423-1 Klucz do nakrętki kontrującej 35 ; 1

A04B ; ***DC18RC DC18RC FAST CHARGER ; 1

A04C ; 821551-8 Walizka systemowa (typ 3) ; 1

C10 ; 453974-8 Zatrzask ; 4

A04F ; ***DC18RC DC18RC FAST CHARGER ; 1

A04J ; ***DC18RC DC18RC FAST CHARGER ; 1

A04M ; ***DC18RC DC18RC FAST CHARGER ; 1

A05C ; 838175-3 Wewnętrzna wkładka ; 1

A05-3B ; 197600-6 Akumulator kpl. BL1830B ; 2

A05-3F ; 197265-4 Akumulator kpl. BL1840B ; 2

A05-3J ; 197280-8 Akumulator kpl. BL1850B ; 3

A05-3M ; 197280-8 Akumulator kpl. BL1850B ; 2

A06B ; 450128-8 Pokrywa akumulatora ; 1

A06C ; 805J17-6 Etykieta DGA504ZJ ; 1

A06F ; 450128-8 Pokrywa akumulatora ; 1

A06J ; 450128-8 Pokrywa akumulatora ; 2

A06M ; 450128-8 Pokrywa akumulatora ; 1

A07B ; 821551-8 Walizka systemowa (typ 3) ; 1

C10 ; 453974-8 Zatrzask ; 4

A07C ; 805J18-4 Etykieta obudowy z tworzywa sztucznego DGA504ZJ ; 2

A07F ; 821551-8 Walizka systemowa (typ 3) ; 1

C10 ; 453974-8 Zatrzask ; 4

A07J ; 821551-8 Walizka systemowa (typ 3) ; 1

C10 ; 453974-8 Zatrzask ; 4

A07M ; 821551-8 Walizka systemowa (typ 3) ; 1

C10 ; 453974-8 Zatrzask ; 4

A08B ; 838175-3 Wewnętrzna wkładka ; 1

A08F ; 838175-3 Wewnętrzna wkładka ; 1

A08J ; 839252-4 Wewnętrzna wkładka ; 1

A08M ; 838175-3 Wewnętrzna wkładka ; 1

A09B ; 805J09-5 Etykieta DGA504RFJ ; 1

A09F ; 805J11-8 Etykieta DGA504RMJ ; 1

A09J ; 812T94-1 Etykieta DGA504RT3J ; 1

A09M ; 810M43-0 Etykieta DGA504RTJ ; 1

A10B ; 805J10-0 Etykieta obudowy z tworzywa sztucznego DGA504RFJ ; 2

A10F ; 805J12-6 Etykieta obudowy z tworzywa sztucznego DGA504RMJ ; 2

A10J ; 812T95-9 Etykieta obudowy z tworzywa sztucznego DGA504RT3J ; 2

A10M ; 810M44-8 Etykieta obudowy z tworzywa sztucznego DGA504RTJ ; 2

A13 ; 199710-5 CUTTING W.C.A. 125 SET ; 1

F01-1 ; 194514-0 VIBRATION PROOF GRIP SET ; 1

F03 ; 192227-7 SUPER FLANGE ; 1

F07-3 ; 197600-6 Akumulator kpl. BL1830B ; 1

F08-4 ; 197599-5 Akumulator kpl. BL1830B ; 1

F09-3 ; 197267-0 BATTERY BL1840B SET ; 1

F10-3  ;197267-0 BATTERY BL1840B SET ; 1

F11-3 ; 197265-4 Akumulator kpl. BL1840B ; 1

F12-3 ; 197265-4 Akumulator kpl. BL1840B ; 1

F13-3 ; 197273-5 BATTERY BL1840B SET(2PIECES) ; 1

F26 ; 191W06-8 115/125MM DUST COVER K SET ; 1

C10 ; 743129-6 BRUSH A ; 1

C20 ; 743130-1 BRUSH B ; 1
