Rozdzielacz do centralnego ogrzewania

GOTOWY KOMPLETNY ZESTAW

9 sekcji (obwody)

WYSOKIEJ JAKOŚCI Z NAJLEPSZYCH MATERIAŁÓW

solidny, chromowany-mosiężny, skręcony, gotowy do montażu.

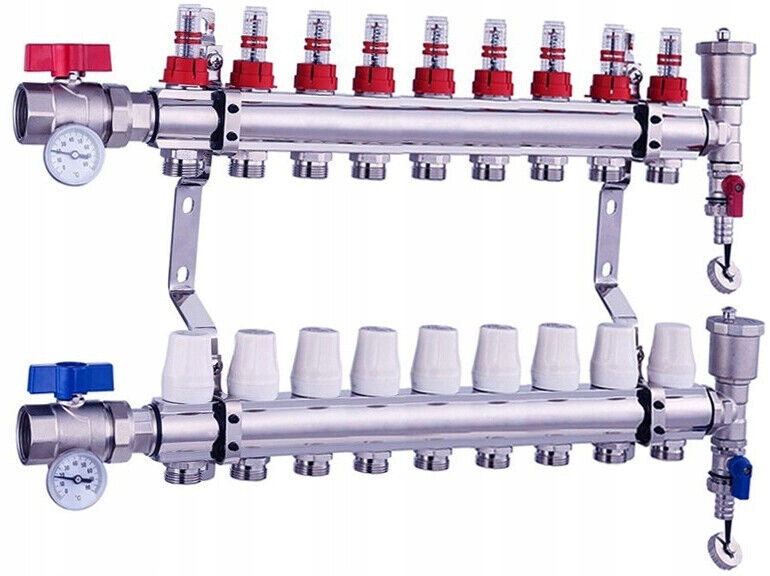

Rozdzielacz zawiera wszystkie elementy widoczne na zdjęciu.

Aukcja dotyczy rozdzielacza w ilości 9 obwodów.

Zdjęcie poglądowe.

Specyfikacja / szczegóły techniczne:

• Mosiądz chromowany Ms


• Ciśnienie robocze do 6 bar (testowano ciśnieniem 10 bar)


• Przyłącze zasilania - 1"


• Maksymalna temperatura pracy: do +90°C

ZAWARTOŚĆ ZESTAWU:

1. Belki mosiężne chromowane


2. Zawory kulowe z motylkiem w dwóch kolorach (niebieskim i czerwonym), z miejscem na termometr tarczowy


3. Zawory odpowietrzająco-spustowe, z odpowietrznikiem automatycznym


4. Kurki w kolorze białym (na jednej z belek)


5. Przepływomierze - Rotametry (na drugiej belce)


6. Termometry tarczowe na każdą z belek


7. Zdjęcie przedstawia kompletny zestaw ( oferta dotyczy rozdzielacza 9 obwodowego )

Zalety rozdzielacza :

• Umożliwia dowolne skonfigurowanie i dozbrojenie podzespołów dla konkretnej inwestycji.


• Wykonany z materiałów odpornych na korozję


• Dzięki zastosowaniu niezawodnych uszczelnień gumowych EPDM do wszystkich elementów wyposażenia, nie wymaga stosowania dodatkowych uszczelnień przy montaż.


• Współpracuje z ekonomicznymi źródłami ciepła np. pompami ciepła i kotłami kondensacyjnymi.


• Dostępny w wersjach od 2-12 sekcji.


• Dostosowany do montażu zestawów pompowo-mieszających.

Zastosowanie :

Rozdzielacz skonfigurowano pod kątem systemów ogrzewania płaszczyznowego - podłogowego.

Zawory termoregulacyjne na belce powrotnej, przystosowane są do montażu siłowników elektrycznych M30x1,5.

Zawory regulacyjne z przepływomierzami zainstalowane na belce zasilającej pozwalają na szybką regulację przepływu dzięki zastosowanej skalni na zaworze.

Rola rozdzielaczy w instalacji ogrzewania podłogowego:

• rozdział czynnika grzewczego do obiegów grzejnych,


• zapewnienie prawidłowych parametrów pracy instalacji ogrzewania podłogowego (niezależne zasilanie każdego obiegu grzewczego).


• możliwość niezależnego sterowania wydajnością i temperaturą każdego pomieszczenia z ogrzewaniem podłogowym.


• równoległe podłączenie określonej liczby wężownic z indywidualną regulacją hydrauliczną i temperaturową.


• możliwość przyłączenia grupy mieszająco - pompowej w celu uzyskania na rozdzielaczu temperatury właściwej dla ogrzewania podłogowego

Przepływomierz (rotametr).

Elementy służące do mierzenia na wyskalowanej podziałce natężenie przepływu na poszczególnych obwodach oraz do dokonywania precyzyjnej regulacji przepływu.

Montowane na belce zasilającej. Przepływomierz wykonany jest z tworzywa i korpusu mosiężnego. Rotametr jest odpowiednio wyskalowany aby umożliwiał odczytanie rzeczywistego natężenia przepływu czynnika grzewczego.

Skala przepływomierza: 5 litrów/min.

Zawory termostatyczne z pokrętłem

Elementy służące do wyrównania poszczególnych pętli, które mogą być o zróżnicowanej długości a także do zrównoważenia instalacji pod względem oporów hydraulicznych.

Montowane na belce powrotnej. Wkładki termostatyczne przystosowane są do montażu głowic termoelektrycznych czy też potocznie zwanych napędami termicznymi.

Wkładka termostatyczna wykonana jest z mosiądzu
