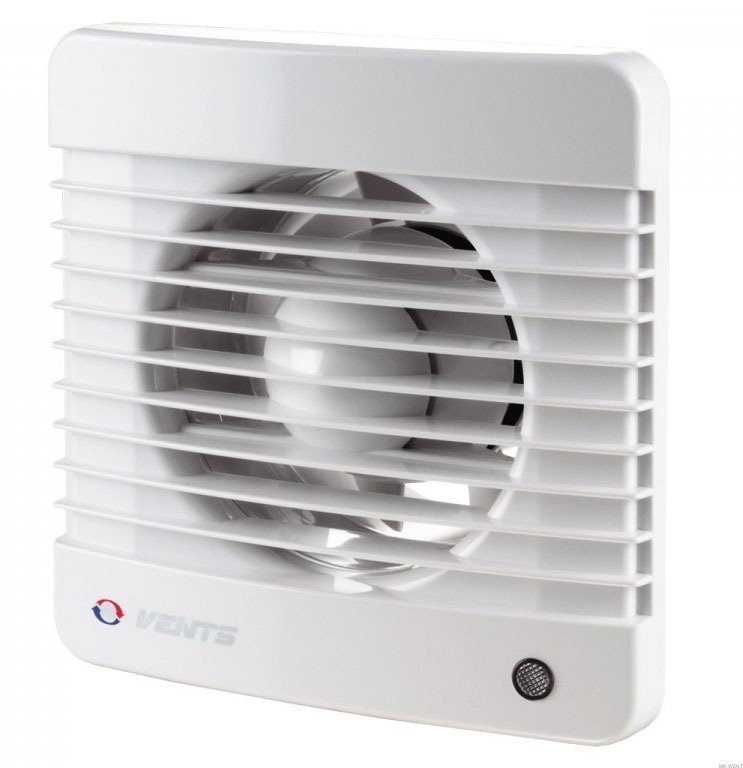

WENTYLATOR ŚCIENNY VENTS 125 MT

wyłącznik czasowy (timer) - opóźnienie wyłączenia

GŁÓWNE CECHY:

• ŚREDNICA KRÓĆCA - 125 mm



• DŁUGOŚĆ KRÓĆCA - TYLKO 69 mm



• WYSOKA WYDAJNOŚĆ - 185 m3/h



• MOC SILNIKA - 16,0 W



• GŁOŚNOŚĆ - 35 dB(A) / 3 m



• TIMER - OPÓŹNIENIE WYŁĄCZENIA - 2 ÷ 30 min.


•
  LAMPKA KONTROLNA OZNACZAJĄCA STAN PRACY WENTYLATORA


• RENOMOWANY PRODUCENT - VENTS



•
  AERODYNAMICZNE ŁOPATKI WIRNIKA (ŚMIGŁA)

Jeśli szukają państwo nowoczesnego, a zarazem optymalnie wydajnego wentylatora, to produkt z serii M firmy VENTS (wiodącego producenta wentylatorów na rynku europejskim) spełni na pewno państwa oczekiwania. Wentylatory z tej serii, dzięki zastosowanemu niezawodnemu silnikowi z zabezpieczeniem termicznym zapewni optymalną wentylację w pomieszczeniu. Ponadto bardzo nowoczesny i wyszukany wygląd wentylatora zaspokoi z pewnością wyszukany gust niejednego użytkownika (przedni panel wykonany z wysokiej jakości UV-odpornego ABS-u). Dodatkowo wentylatory z tej serii posiadają lampkę kontrolną sygnalizująca stan pracy wentylatora.

OPIS

Nowoczesny wentylator wyciągowy ze stylowym wzornictwem przeznaczony do stosowania w pomieszczeniach prysznicowych, łazienkach, kuchniach i innych pomieszczeniach mieszkalnych. Maksymalna wydajność w połączeniu z nowoczesnym wzornictwem zapewnia idealny mikroklimat. Montaż do szybów wentylacyjnych lub podłączanie do okrągłego kanału wentylacyjnego.

ZALETY

Obudowa i wirnik wykonane z wysokiej jakości i wytrzymałego tworzywa sztucznego odpornego na promieniowanie UV. Specjalnie zaprojektowany profil aerodynamiczny zapewnia wysoką wydajność powietrza. Wysoki stopień ochrony IP 34 zapewnia idealne rozwiązanie dla wentylacji łazienki.

ZALETY SILNIKA

Niskie zapotrzebowanie na energię dzięki nowoczesnemu wysokowydajnemu silnikowi. Bezobsługowe łożyska panewkowe niewymagające smarowania zapewniają ponad 40 000 godzin pracy non-stop. Silnik wyposażony w zabezpieczenie termiczne przed przegrzaniem.

AUTOMATYKA

Dzięki funkcji timera (wyłącznika czasowego) wentylator może pracować w przedziale czasowym od około 2 do około 30 minut, po wyłączeniu wentylatora przełącznikiem (np. od instalacji oświetleniowej).

W celu wykorzystania funkcji opóźnienia wyłączenia (timera) wentylatora wymagany jest trzy-żyłowy przewód elektryczny (od włącznika do wentylatora).

DANE TECHNICZNE

• Znamionowe napięcie zasilania - 230 V

• Częstotliwość znamionowa - 50 Hz

• Moc - 16,0 W

• Wydatek powietrza - 185 m3/h

• Ciśnienie akustyczne - 35 dB(A)/3m

• Ciśnienie statyczne - 55 Pa

• Pobór prądu - 0,1 A

• Obroty silnika - 2400 obr./min.

• Max. temperatura pracy - 45 °C

• Stopień ochrony - IP34

• Waga - 0,7 kg

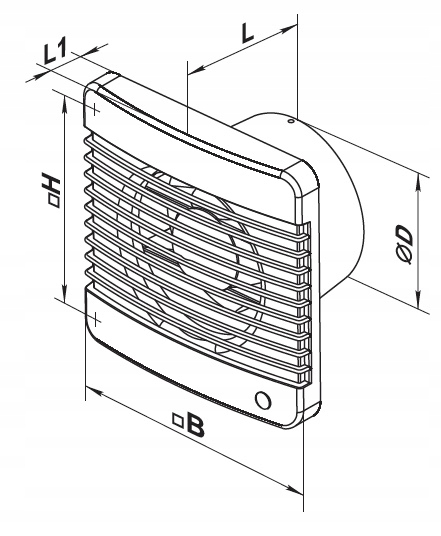

WYMIARY [mm]

• ØD - 125

• B - 180

• H - 150

• L - 94

• L1 - 25


SCHEMAT ELEKTRYCZNY PODŁĄCZENIA

Do podłączenia wentylatora wymagana jest instalacja elektryczna trzyżyłowa biegnąca od włącznika do wentylatora.

•
  L - Napięcie (podłączone na stałe)
•
  N - Neutralny (zero)
•
  LT - Napięcie (przerywane włącznikiem)
•
  S1 - Włącznik

Poprawne podłączenie wentylatora z wyłącznikiem czasowym:

- ustawić potencjometr od czasu na minimum (potencjometr kręcić należy bardzo delikatnie, do momentu wyczucia lekkiego oporu, bo można bardzo łatwo uszkodzić potencjometr przekręcając go wokół własnej osi). Następnie podłączyć zaciski L - faza i N - zero. Po podaniu napięcia przy takim podłączeniu wentylator powinien włączyć się na kilka sekund i sam wyłączyć. Następnie należy podłączyć trzeci przewód do zacisku LT (wykorzystując np. przewód żółto-zielony jako fazę przerywaną włącznikiem przez odpowiednie podłączenie na wejściu do włącznika). Takie podłączenie daje nam możliwość wykorzystania funkcji timera w wentylatorze. Jeśli nie mamy instalacji trzyżyłowej biegnącej od włącznika do wentylatora, to nie ma możliwości podłączenia wentylatora z funkcją timera (wyłącznika czasowego).
