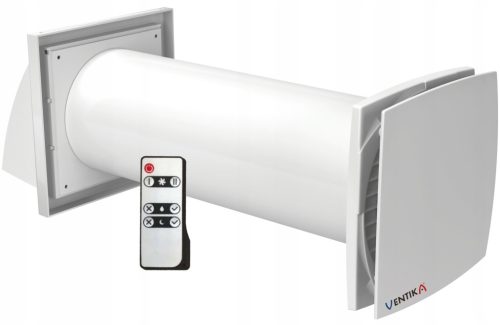

RECUPERATOR - decentralizált ventilátor - egycsöves rendszerek egyágyas szobákhoz

VENTIKA SZOLÓ+

helyiségekbe, például szobákba, nappaliba és hálószobákba történő beépítéshez

FŐBB JELLEMZŐK:

• Nagy hatásfok - max.  46 m3/h (13 l/s)
• Szellőzőcsatorna átmérője - 100 mm
• zajszint: 27 dB(A) / 3m-től
• hővisszanyerési hatékonyság - akár 85%
• tápfeszültség -  230V / 50Hz
• Távirányító mellékelve
• Csatlakozó kábel dugóval - kábel hossza kb. 150 cm
• A szállított levegő hőmérséklete - -15...+40[°C]
• kerámia, higroszkópos (vízgőzt és vizet képes felvenni - nincs kondenzációs hatás), akkumulatív hőcserélő
• Páratartalom érzékelő - beállítás 60÷90% tartományban
• Energiahatékonysági osztály -  A
• A készüléket beltéri használatra tervezték az alábbi feltételek mellett: külső levegő hőmérséklete -15 °C és +40 °C között, és a helyiség relatív páratartalma legfeljebb 50%;
• Lehetőség a csatorna meghosszabbítására 380 mm-nél vastagabb fal (falazat) esetén - a 150-4 jelű csatorna használatakor (lásd fent a SZETT VÁSÁRLÁS  linken )
• neves gyártó - VENTS (VENTIKA márka)

FONTOS: Ha a külső tetővel ellátott légbeszívó/kifúvó nyílást más színűre cserélik (lásd fent " VÁSÁRLÁS EGYÜTT " sötétbarna vagy világosszürke légbeszívó /kipufogó nyílásra ), a légbeszívó/kipufogó nyílás felszerelése során el kell távolítani a visszacsapó csappantyút, amely az opcionálisan megvásárolható világos/kifutó levegőbefúvóhoz tartozik.

SORS:

• Lakások, házak, villák, szociális és háztartási helyiségek hatékony energiatakarékos be- és elszívó szellőztetése. A helyiség szellőztetése során keletkező hőveszteség jelentős csökkentése a hatékony hővisszanyerésnek köszönhetően.
• A páratartalom és a szabályozott légcsere biztosítása az egyéni mikroklíma megteremtéséhez.

Az egység egy helyiségbe szerelhető belső panelből, dekoratív előlappal, egy kompakt belső modulból hőcserélővel, egy szellőzőcsatornából és egy tetővel ellátott külső szellőzőnyílásból áll. A készülék alapvető funkcionális része egy kompakt belső modul hőcserélővel. A kompakt belső egység egy ventilátort, hőcserélőt és két szűrőt tartalmaz, amelyek előszűrik a levegőt, és megakadályozzák a por és idegen testek bejutását a hőcserélőbe és a ventilátorba. A belső panel egy csatlakozókábellel ( kb. 150 cm ) dugóval van ellátva.

A KÉSZÜLÉK ELŐNYEI

1. Az egyes helyiségek hatékony, energiatakarékos állandó szellőztetése a hőveszteség minimalizálása mellett.
2. A bejövő levegő szűrése.
3. Segít fenntartani a megfelelő páratartalmat.
4. Közvetlenül külső falba szerelhető.
5. Érintésmentes működés a mellékelt távirányítónak köszönhetően   , amely lehetővé teszi az összes beállítás és beállítás vezérlését.

KÉSZÜLÉKÉPÍTÉS

1. Cserélhető légszűrő (2 db) - megtisztítja a levegőt a portól és az idegen testektől. Megakadályozza a hőcserélő elszennyeződését.
2. Szellőzőcsatorna távtartó gyűrűvel - a ventilátor és a hőcserélő közötti szükséges távolság biztosítására
3. Kerámia hőcserélő - az elszívott levegő hőenergiáját használja fel a befújt levegő felmelegítésére
4. Külső szellőzőburkolat - megakadályozza, hogy víz és idegen testek kerüljenek a készülék belsejébe
5. Megfordítható ventilátor - olyan ventilátor, amely elszívott vagy befúvott levegőt állít elő
6. A ventilátor dekoratív előlapja csatlakozóval és kapcsolóval ellátott kábellel (kábel hossza kb. 170 cm) és állítható páratartalom érzékelővel (az elülső díszpanel alatt)

A KÉSZÜLÉK MŰKÖDÉSI MÓDJA

A készülék két ciklusban működik (az alábbi ábrán jelölve):

• I. - Első ciklus (60 másodperc) - A helyiségből eltávolított meleg, elhasználódott levegő átáramlik a hőcserélőn, átadva a hőt és a nedvességet. 60 másodperccel a hőcserélő felfűtése után a szellőztető egység befúvó üzemmódba kapcsol.
• II. - Második ciklus (60 másodperc) - Friss, hűvös külső levegő áramlik át a hőcserélőn. A levegőt a hőcserélőben korábban tárolt hő nedvesíti és melegíti. 60 másodperc elteltével a ventilátor visszakapcsol kipufogó üzemmódba, és a ciklus megismétlődik.

A SOLO+ KÉSZÜLÉK VEZÉRLÉSE A TÁVIRÁNYÍTÓVAL

A készülék dugós kábellel csatlakozik a hálózathoz.

A távirányító gombjainak funkciói az alábbi ábrán láthatók.

A ventilátor aktuális fordulatszámát egy színes LED jelzi a belső panelen. Az első (alacsonyabb) sebességet zöld dióda, a második (nagyobb) sebességet kék dióda jelzi.

A távirányítótól kapott parancs vételének megerősítését a belső panelen lévő LED rövid elhalványulása jelzi.

Bekapcsoláskor a Be/Ki gombbal. a távirányítón a ventilátor azon a sebességen kezd el működni, amelyen kikapcsolták.

Az I vagy II gombbal történő bekapcsolás után a ventilátor a megfelelő fordulatszámon kezd működni.

Ha a páratartalom-érzékelő be van kapcsolva, a ventilátor a beállított páratartalom túllépése esetén a második (magasabb) sebességre kapcsol. Ha a külső levegő páratartalma magas, a ventilátor a páratartalom-érzékelő aktiválása következtében a második (magasabb) sebességre kapcsolhat. Ha egy ilyen kapcsoló nem kívánatos, ideiglenesen kapcsolja ki a páratartalom-érzékelőt a távirányítóval.

Távirányító

1. Az első (alacsonyabb) vagy második (magasabb) ventilátorsebesség beállítása
2. Kapcsolja be vagy ki a páratartalom-érzékelőt
3. Az éjszakai mód be- vagy kikapcsolása

PÁRASÁGÉRZÉKELŐ SZINT BEÁLLÍTÁSA

A páratartalom-érzékelő aktiválási küszöbét a potenciométer gombjának elforgatásával lehet beállítani egy speciális műanyag csavarhúzóval.

Az éjszakai üzemmód bekapcsolása után a készülék 8 órán keresztül az első (alacsonyabb) sebességen működik. Ezalatt a LED fényereje csökken, és a készülék nem reagál a sebességváltozásokra vagy a páratartalom-érzékelő aktiválására.

Ezen idő letelte után a készülék visszatér az előző üzemmódba. Az éjszakai üzemmód a távirányító megfelelő gombjával bármikor kikapcsolható.

MŰSZAKI ADATOK

• Névleges feszültség -  100÷230  [V/50(60)Hz]
• Energiafogyasztás -  1,5÷2,3  [W]
• Áramfelvétel –  0,046÷0,047  [A]
• Készülék hatékonysága - 30÷46  [m3/h]
• Temp. szállított levegő -  -15...+40  [°C]
• Hangnyomásszint ~3 m -  21÷26  [dB(A)]
• Hővisszanyerési hatékonyság - akár  85  [%]
• Biztonsági osztály -  IP24
• Energiahatékonysági osztály -  A

MÉRETEK [mm]

TELEPÍTÉS

• A készüléket belső falba, az épület külső falán lévő előre előkészített nyíláson keresztül történő beépítésre tervezték.

A készlet tartalma:

• Belső készülékblokk szellőzőcsatornával - 1 szett
• Külső szellőző kimenet - 1 db.
• Távirányító - 1 db.
• Szerelőlap - 1 db.
• Polisztirol ékek - 1 szett
• Mini műanyag csavarhúzó - 1 db.
• Tartalék poliuretán hab - 4 db.
• Felhasználói kézikönyv - 1 db.
• Kiszerelés - 1 db.

SZŰRŐK

A szűrőket 3 havonta egyszer vagy szennyezettségüktől függően gyakrabban kell tisztítani:

• Mossa meg és szárítsa meg a szűrőket. Helyezze be a szárazszűrőket az eredeti helyükre, és szerelje össze a készüléket fordított sorrendben.
• A szűrők porszívóval tisztíthatók.
• A szűrő élettartama 3 év.

Még a szűrő rendszeres karbantartása mellett is felhalmozódhat a por a hőcserélőn és a ventilátoron.

• A magas hőcsere-hatékonyság fenntartása érdekében a hőcserélőt rendszeresen tisztítani kell.
• A hőcserélőt évente legalább egyszer porszívóval meg kell tisztítani.
