PANEL SŁONECZNY ZESTAW SOLARNY 405W + REGULATOR 30A

Proponowany zestaw umożliwia wykorzystanie energii słonecznej do ładowania akumulatora 12/24V.

Zgromadzona energia może być wykorzystana do zasilania urządzeń lub oświetlenia o napięciu 12/24V (takie jak z gniazdka zapalniczki w samochodzie). Możliwe jest również zastosowanie przetwornicy z 12/24V na 230V prądu zmiennego do zasilania typowych urządzeń elektrycznych.

Ten zestaw rozwiązuje problem dostępu do energii elektrycznej w:

• kamperze lub przyczepie kempingowej


• Na łódce, jachcie, housebotcie


• Na działce rekreacyjnej, domek letniskowy.

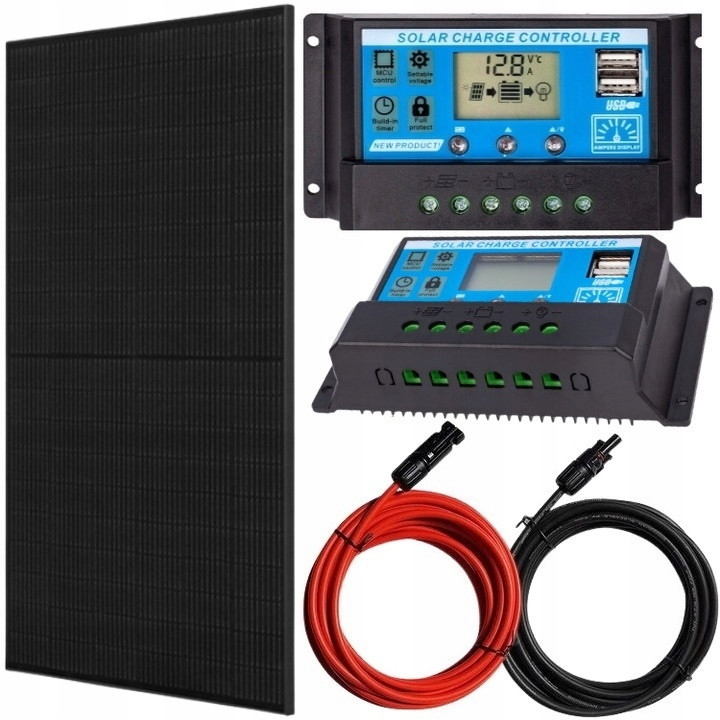

W zestawie otrzymujesz:

1. Panel fotowoltaiczny 405W JA SOLAR Full Black Mono Half-Cut


2.
   Regulator ładowania z wyświetlaczem LCD o maksymalnym prądzie ładowania i obciążenia 30a


3.
   Kabel solarny 4mm2 z wtykami MC4 do podłączenia panela PV o długości 2m / opcjonalnie 4m lub 6m

Panel Solarny Ja Solar 405W FULL BLACK MONO HALFCUT 11,10A 31,21V 172,2cm×113,4cm×3cm

Dane techniczne panelu fotowoltaicznego:

• Maksymalna moc (Pmax): 405 Wp



• Napięcie mocy maksymalnej (Vmp): 31,21 V



• Natężenie mocy maksymalnej (Imp): 12,98 A



• Napięcie obwodu otwartego (Voc): 37,23 V



• Prąd zwarcia (Isc): 13,87 A



• Sprawność modułu: 20,7%



• Tolerancja mocy: 0~+5W



• Maksymalny prąd nominalny bezpiecznika: 25 A



• Liczba ogniw: 108 (6x18)



• Klasa I TIER 1


• Wymiary panelu: 172,2cm×113,4cm×3cm



• Długość przewodu 120cm


• Waga: 21,5 kg



• Materiał ramy: anodowany stop aluminium



• Temperatura pracy: -40*C - +85*C



• Szyba: szkło hartowane antyrefleksyjne 3.2 mm



• Skrzynka przyłączeniowa: IP68, 3 diody



• Certyfikowane klasa UL Typu 1


• Złącze MC4 x2 4mm2


• Marka: Ja Solar


REGULATOR NAPIĘCIA 30A 12/24V Z FUNKCJĄ ZMIERZCHOWĄ I 2x USB

Funkcje regulatora:

• Regulator posiada programowalną funkcję czujnika zmierzchowego.


• Istnieje możliwość uruchomienia podłączonego odbiornika po zachodzie słońca na konkretną ilość godzin.


• Ponadto regulator może zostać w przyszłości rozbudowany o kolejne panele, dzięki czemu możemy pozyskiwać większą ilość prądu.


• Regulator ładuje akumulatory metodą PWM. Moduluje zakres napięcia od 0 do 100%, co pozwala na szybkie i stabilne ładowanie akumulatora niezależnie od pogody i stanu systemu solarnego.


• PODWÓJNE ZŁĄCZE USB

Zabezpieczenia regulatora:

• Zwarcie baterii słonecznej.


• Przeciążenie po stronie odbiornika.


• Odwrócona polaryzacja akumulatora.


• Ochrona przed przegrzaniem.

Ustawienia regulatora:

• Włączanie/wyłączanie odbiorników.


• Włącznik zmierzchowy (włączanie odbiorników na dany czas po zachodzie słońca).


• Programowalny do 15h.

DANE TECHNICZNE REGULATORA:

• Nastawne zabezpieczenie przed rozładowaniem od: 10V /20,0V



• Nastawny punkt przywrócenia obciążenia: 12V /25V



• Maksymalne napięcie wejściowe(z paneli): <50V



• Klasa ochrony: IP30



• Max. prąd ładowania (prąd paneli): 30A



• Max. prąd obciążenia: 30A



• Napięcie pracy: 12V 24V DC



• Pobór własny: < 6mA



• Temperatura pracy: -35℃ do +60 ℃



• Wymiary: 133/70/33mm



• Kompensacja ładowania ze względu na temp.: -30,0mV/1 st. C/2V



• Wyjście USB: 5V/2A (podwójne)

CZAS ŁADOWANIA AKUMULATORÓW

Przedstawiona obok tabela prezentuje czas potrzebny do naładowania dostępnych na rynku akumulatorów w zależności od mocy układu fotowoltaicznego.

UWAGA: w zestawie nie ma akumulatora. Do tego zestawu zalecamy akumulator żelowy lub kwasowy minimum 100Ah.

Oczywiście można zastosować mniejszy, ale ilość zgromadzonej energii będzie mniejsza, a także żywotność będzie skrócona. Generalnie czym większy akumulator tym lepiej.

Regulator ładowania kontroluje proces ładowania akumulatora i zabezpiecza go przed nadmierny naładowaniem lub rozładowaniem.

Kolejność podłączania:

1. Akumulator

2. Panel PV

3. Obciążenie (symbol żarówki)

UWAGA: ZAWSZE przed podłączeniem upewnij się czy podłączasz prawidłowym biegunem czyli plus do plusa i minus do

minusa. Pomimo posiadanych zabezpieczeń błędne podłączenie może doprowadzić do uszkodzenia regulatora np.

przegrzania, a także do uszkodzenia akumulatora i panela PV

PRZYKŁADOWE ZDJĘCIA ZASTOSOWANIA PANELU
