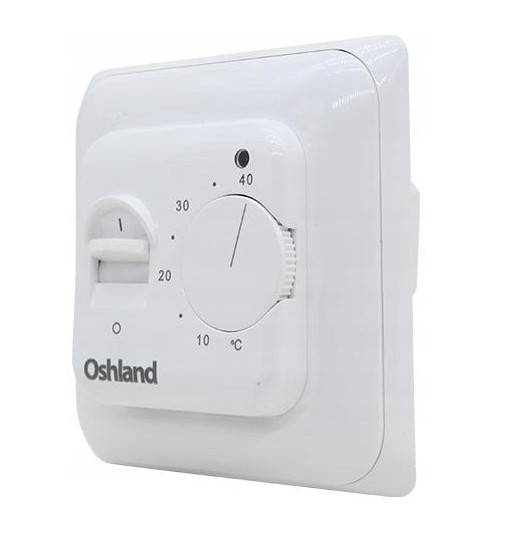

TERMOSTAT POKOJOWY STEROWNIK CIEPŁA TEMPERATURY

Specyfikacja techniczna modelu M5-16A:

• Sterowanie poprzez ergonomiczne pokrętło


• Zakres regulacji temperatury: 5-40℃



• Czujnik NTC służący do zewnętrznego sterowania temperaturą


• Współczynnik ochrony IP20



• Wyjście: max. 16 A, 3600 W



• Zasilanie: 220-240 V/AC, 50~60Hz



• Specyfikacja montażowa: podtynkowy w puszce instalacyjnej okrągłej ɸ60 mm


• Długość czujnika zewnętrznego NTC: 3m


• Dobrze widoczna dioda LED sygnalizująca tryb ogrzewania


• Przełącznik zasilania termostatu ON/OFF



• Gwarancja: 24 miesiące


Tryby pracy termostatu:

• Manualny poprzez ustawienie temperatury podłogi pokrętłem

ZASTOSOWANIE:

• Ogrzewanie podłogowe folią grzewczą HEAT DECOR


• Różnego rodzaju grzejniki


• Kable grzewcze


• Maty grzewcze


• Urządzenia elektryczne o napięciu 230 V sterowane włącz/wyłącz

Podłączenie termostatu 16A

• 2 Niebieski przewód - neutralny (N)


• 1 Czerwony przewód - fazowy (L)


• 6/7 Czujnik sensora

Rezystancja sensora w stosunku do temperatury:

• 5°C - 22070Ω


• 10°C - 17960Ω


• 20°C - 12091Ω


• 30°C - 8312Ω


• 40°C - 5827Ω

Montaż czujnika zewnętrznego:

Obudowę należy umieścić pod podłogą z włożonym czujnikiem zewnętrznym, którego końcówkę należy pogrubić i umieścić na wierzchu warstwy betonu. W razie potrzeby kabel czujnika można przedłużyć do 50 m innymi kablami. Jeśli kabel wielożyłowy jest używany jako kabel przedłużający, nie należy stosować dodatkowego rdzenia kabla do zasilania (np. zasilanie kabla grzejnego), aby uniknąć zakłóceń sygnału napięciowego termostatu. Jeżeli w przedłużanym kablu znajduje się przewód ekranowany - powinien być on podłączony do zacisku 7, a nie do uziemienia. Zaleca się, aby kabel przedłużający i obudowa nie były dzielone z innymi.

Ustawianie temperatury:

Ustawienie fabryczne zakresu regulacji temperatury wynosi +5/+40 ℃. Dioda LED włącza się podczas ogrzewania. Przy pierwszym użyciu należy ustawić termostat na najwyższą temperaturę. Gdy temperatura pomieszczenia lub podłogi zbliży się do temperatury pożądanej należy przekręcić pokrętło z powrotem do punktu w którym dioda gaśnie. Taką konfigurację urządzenia można wykonać ponownie jeden lub dwa dni później jeśli będzie to konieczne.

Kalibracja temperatury:

Gdy temperatura w pomieszczeniu osiągnie stan ustalony, można skalibrować termostat, aby odczyt temperatury był taki sam, jak rzeczywista temperatura w pomieszczeniu. Procedura kalibracji:

a) Zmierz temperaturę pomieszczenia termometrem;

b) Zdejmij pokrętło;

c) Obróć regulator D (pokazany na Rys. 2) aż dioda LED zgaśnie;

d) Zamontuj pokrętło i poczekaj do momentu gdy odczyt temperatury będzie taki sam jak temperatura
