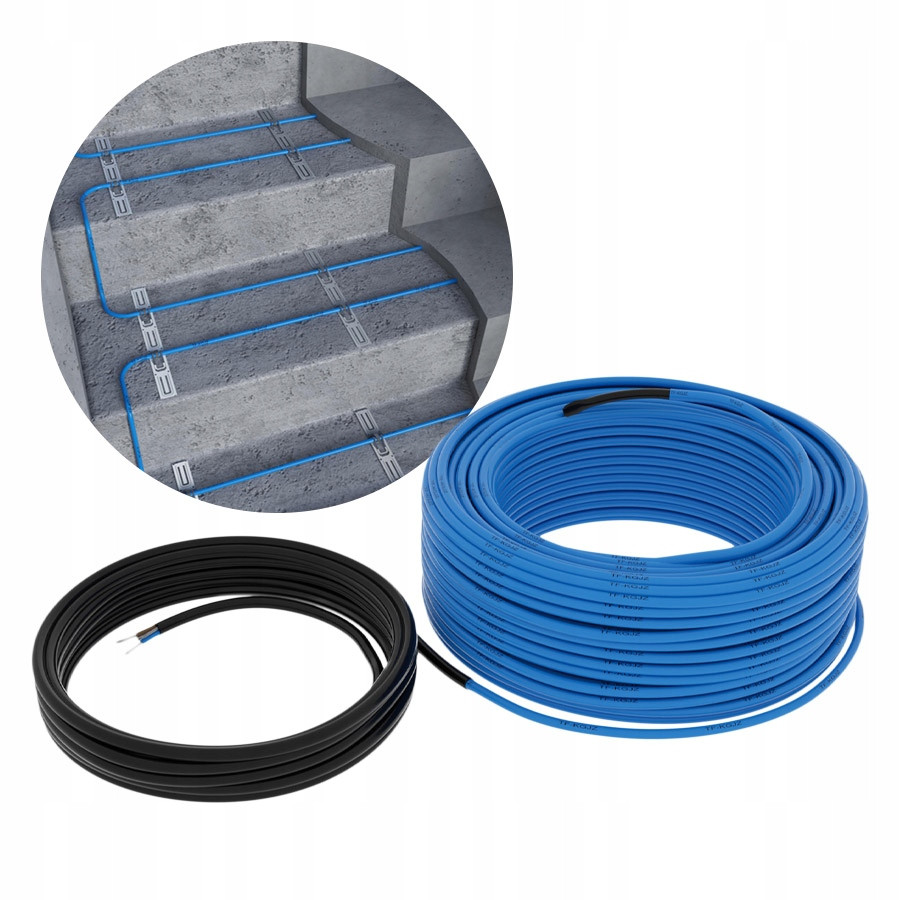

PRZEWÓD GRZEWCZY ogrzewanie podłogowe akumulacyjne 200m 10W/mb

Kabel grzewczy do akumulacyjnego ogrzewania podłogowego o długości 200m i mocy 10 W/mb

ZASTOSOWANIE

Produkt firmy Termofol jakim są przewody grzejne TF-KGJZ dedykowane są do ogrzewania pomieszczeń, w których wykończenie podłogi stanowi marmur lub terakota.

Do wykończenia można również wykorzystać:

• drewniane, klejone do podłoża pokrycia,


• wykładzinę PCV,


• wykładzinę dywanową,


• pokrycia „pływające”.

Do prawidłowego funkcjonowania kabla grzewczego wymagany jest termoregulator, który można zakupić na jednej z naszych pozostałych aukcji

Przekrój podłoża, w którym znajduje się przewód grzewczy:

1. Podłoże


2. Izolacja


3. Folia ochronna


4. Chudziak


5. Taśma montażowa


6. Przewód grzewczy KGJZ


7. Peszel ochronny przewodu zasilającego


8. Peszel ochronny czujnika temperatury podłogi


9. Wylewka


10. Klej


11. Pokrycie podłogowe (np. ceramika, patrkiet klejony i inne)

Należy zwrócić uwagę czy montowane wykończenie posiada odpowiedni atest i zawiera znak producenta, pozwalający na bezpieczne użytkowanie wybranego produktu. Powinien on zawierać oznaczenie przedstawione poniżej.

Po lewej oznaczenie wykładziny PCV, po prawej oznaczenie wykładziny dywanowej.

1. Powłoka z ciepłoodpornego PVC


2. Ekran - oplot z ocynkowanych drutów miedzianych


3. Izolacja PVC


4. Izolacja z XLPE


5. Wielodrutowa żyła grzejna

Zabrania się:

• Skracania przewodu grzewczego



• Dozwolone jest skracanie przewodu zasilającego w razie konieczności


• Zgniatania "zimnego złącza"


• Napraw przewodu grzewczego we własnym zakresie. Ewentualne uszkodzenia należy zgłosić wykwalifikowanemu instalatorowi posiadającemu uprawnienia wydane przez firmę TERMOFOL


• Poddawania przewodu nadmiernemu naprężeniu, naciąganiu oraz uderzaniu ostrym narzędziem


• Układania przewodu grzejnegow temperaturze otoczenia <5°C


• Instalowania przewodu w miejscach, gdzie zaplanowano usytułowanie zabudowy stałej (np. komody bez nóżek)


• Montażu mufy zakańczającej oraz łączącej przewód grzejny z przewodem zasilającym poza podłożem. Mufy muszą być zatopione w wylewce betonowej lub samopoziomującej


• Zaginania mufy zaginania mufy zakończeniowej lub łączącej


• Stosowania do montażu gwoździ lub śrub. Montaż należy wykonywać zgodnie z zaleceniami producenta
