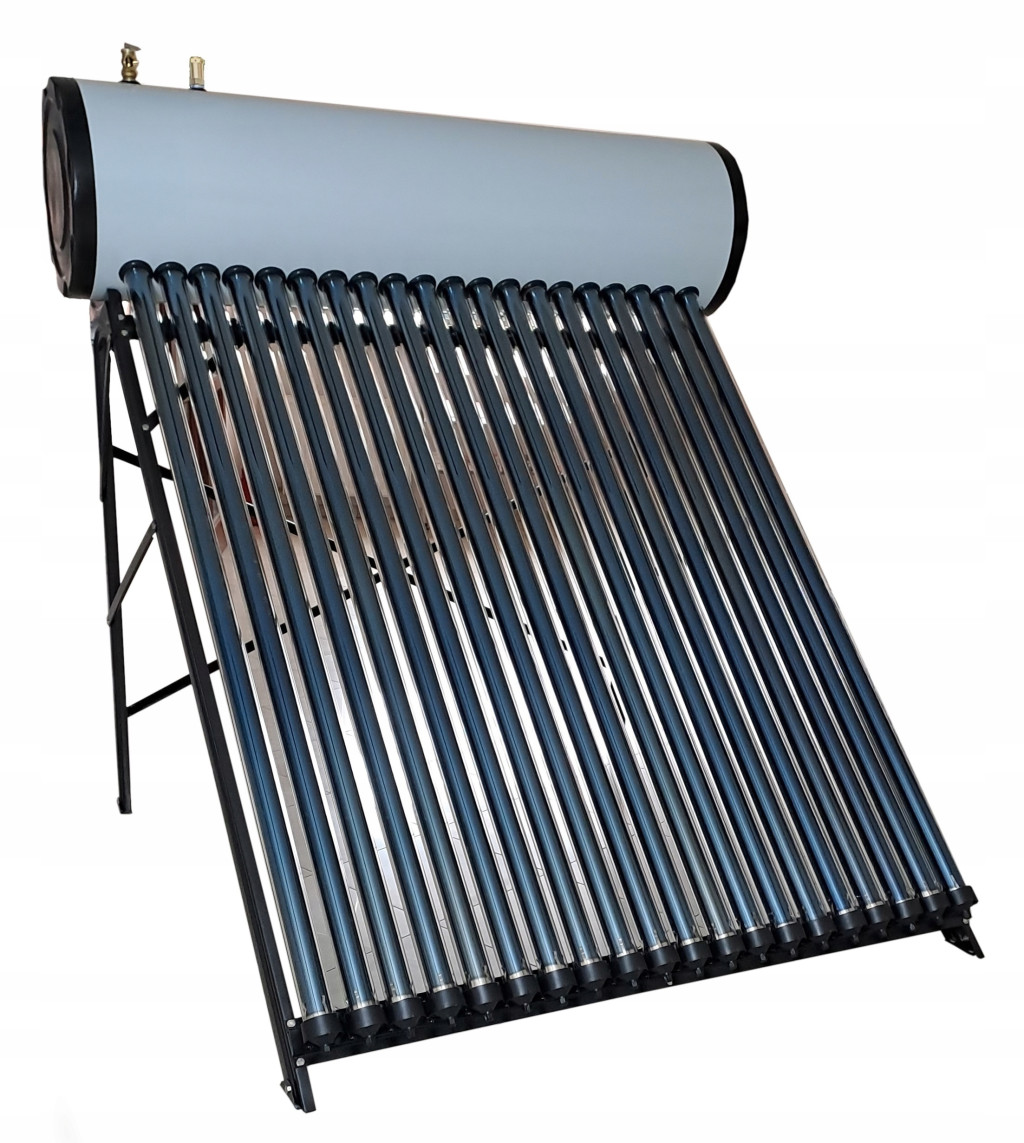

Kompaktowy, ciśnieniowy solarny podgrzewacz wody ZPE20-58.200 z zaworami bezpieczeństwa, antypróżniowym i zwrotnym służy do podgrzewania wody użytkowej w małych gospodarstwach domowych w jednorodzinnym budownictwie mieszkaniowym lub na potrzeby socjalne małych zakładów pracy. Moc grzewcza i wydajność zestawu dobrana jest dla dobowego zapotrzebowania w letnim słonecznym dniu dla maksimum 6 osób w gospodarstwie domowym. Jest to równoważność około 100 do 200 litrów na dobę ciepłej wody użytkowej o temperaturze nawet do 90ºC.

Zestaw przeznaczony jest do montażu na powierzchni płaskiej lub skośnej.

Nie oszczędzamy na bezpieczeństwie:

- urządzenie posiada Atest Higieniczny nr B.BK.60110.0123.2023 wydany przez Państwowy Zakład Higieny Narodowego Instytutu Zdrowia Publicznego;

- kolektor wyposażony jest w zawór bezpieczeństwa ciśnieniowo - termiczny;

GRATIS zawór antypróżniowy!!!

GRATIS rura próżniowa!!! Jako zamiennik w przypadku uszkodzenia w trakcie transportu.

Walory użytkowe:

• Urządzenie może być bezpośrednio podłączone do zasilania wodą wodociągową;


• Prosta budowa, mała awaryjność - żywotność rur powyżej 15 lat;


• Szybkie i wydajne przekazywanie ciepła bez strat, bezpośrednio do podgrzewanej wody użytkowej.


• Bezpośrednie połączenie kolektora ze zbiornikiem (brak strat ciepła).


• Brak automatyki i pomp - ciepła woda podawana jest do odbiorników z pomocą ciśnienia wodociągowego;


• Zbiornik wody ciśnieniowy wykonany ze stali szlachetnej gat. 1.4301 (AISI 304)


• Płaszcz zbiornika wykonany z blachy ocynkowanej malowanej proszkowo


• Konstrukcja nośna wykonana ze stali ocynkowanej malowanej proszkowo


• Izolacja termiczna zbiornika wykonana z twardego, spienionego poliuretanu o grubości 50mm;


• Niskie dobowe straty ciepła ze zbiornika;


• Ciepło z rur próżniowych przekazywane do zbiornika z pomocą rurek ciepła;


• Rury próżniowe z najwyższej jakości i wydajności absorberem;


• Rury próżniowe nie zawierają podgrzewanej wody. Możliwe jest serwisowanie pojedynczych rur próżniowych w trakcie ciśnieniowej pracy całego urządzenia;


• Urządzenie może być wykorzystywane jako wstępny podgrzewacz wody do współpracy z innymi podgrzewaczami lub z wykorzystaniem grzałki elektrycznej jako źródła uzupełniającego ciepło podgrzewanej wody;


• Prosta budowa, pozwalająca na samodzielny montaż przez osobę o podstawowej wiedzy technicznej z zakresu instalatorstwa;


• Nie ma możliwości zatkania kolektora (np. w przypadku kolektorów płaskich lub opartych na „U”-rurkach.);


• Atest PZH

Nasze kolektory kolektory słoneczne spełniają warunki techniczne, dzięki którym możesz odliczyć 12% od zakupu kolektora, korzystając z ulgi termomodernizacyjnej.

Kompaktowy ciśnieniowy solarny podgrzewacz wody dostarczany jest w 4 kartonach:

• Karton ze zbiornikiem o poj. 200 litrów z anoda magnezową 1 szt.


• Karton ze stelażem konstrukcji wsporczej z kompletem śrub 1 szt.


• Karton z rurami próżniowymi i rurkami ciepła (po 10szt/karton) 2 szt.


•
  Zawór bezpieczeństwa ciśnieniowo - termiczny 1 szt.


• Zawór antypróżniowy- 1 szt.


• Rura próżniowa - 1 szt.


• Pasta termoprzewodząca w tubie 1 szt.


• Instrukcja montażu w języku polskim 1 szt

Kolektor może być montowany na dachach o nachyleniu od 0 do 90 stopni zarówna na dachówce jak i papie, dzięki regulowanemu stelażowi.

System do poprawnego działania nie wymaga pomp, sterowników  co czyni go bardzo niezawodnym. Woda znajduje się wyłącznie w zbiorniku i wypływa z niego pod ciśnieniem do 6 atmosfer. Zestaw może być ustawiony na ziemi i może dostarczać wodę na wyższe kondygnacje budynku nie tracąc ciśnienia.

W przypadku uszkodzenia rury próżniowej, cały układ nadal działa. Spada jedynie wydajność układu. W rurach próżniowych nie ma żadnych płynów co sprawia, że w każdej chwili można zdemontować rurę bez konieczności opróżniania układu. Posiadamy rury w ciągłej sprzedaży!

Budowa:

Kolektor słoneczny składa się z wykonanych z borokrzemowego szkła rur próżniowych. Próżnia znajdująca się pomiędzy dwiema warstwami szkła jest doskonałym izolatorem i zapobiega stratom cieplnym. W procesie potrójnej magnetronowej metalizacji zostaje naniesiony absorber (związek pochłaniający promienie słoneczne oraz przekształcający je w energię cieplną). Dodatkowe warstwy absorbera mają za zadanie utrzymać jak najwięcej energii wewnątrz rur oraz zapobiec utracie ciepła poprzez promieniowanie podczerwone. Nowa specjalna warstwa absorpcyjna ALN/AIN-SS/CU z dodatkiem miedzi, jest kolejną generacją warstw absorpcyjnych. Następczyni warstwy AL/N/AL charakteryzuje się większą wydajnością (nawet o 12%) i doskonałymi właściwościami absorpcyjnymi promieniowania słonecznego bezpośredniego i rozproszonego. Wnętrze rury próżniowej może nagrzać się nawet do 300ºC.

Wewnątrz rur próżniowych jest montowana tzw. „rurka ciepła” (heat pipe). Zgodnie z zasadą obniżania temperatury wrzenia wraz ze spadkiem ciśnienia postąpiono w przypadku „heat pipe” obniżając ciśnienie w środku poprzez odessanie powietrza. Ciecz w środku wymiennika „heat pipe” wrze dzięki temu już w temperaturze 25 ºC. Miedź użyta do produkcji jest pozbawiona zawartości tlenu co zapewnia możliwość długiej i niezawodnej eksploatacji. Znajdujące się wewnątrz rur próżniowych aluminiowe radiatory wspomagają przekazywanie energii do miedzianych rurek ciepła.

Zbiornik jest wykonany ze stali nierdzewnej o grubości 1,2 mm. oraz jest zaizolowany pianką poliuretanową o grubości 50 mm. Cały zestaw jest fabrycznie testowany przy ciśnieniu 10 bar i może być podłączony bezpośrednio pod sieć wodociągową. Ciepła woda wypływa ze zbiornika wypychana przez zimną wodę (pod ciśnieniem identycznym jakie jest w sieci wodociągowej).

Zasada działania:

Pod wpływem działania promieni słonecznych wnętrze rur próżniowych nagrzewa się. Za pośrednictwem aluminiowych radiatorów ciepło przekazywane jest do „rurek ciepła”. Gdy zostanie osiągnięta temperatura 25 ºC ciecz w „rurce ciepła” zacznie się gotować zamieniając się w parę. Para szybko uniesie się do góry do głowicy wymiennika gdzie oddając ciepło ulegnie schłodzeniu i powtórnemu skropleniu. Spłynie wtedy ponownie na dół „rurki ciepła” aby powtórzyć cały proces. Wysoka sprawność kolektora wynika ze zdolności do absorbowania rozproszonego promieniowania słonecznego (np. w pochmurne dni) oraz maksymalnego ograniczenia strat ciepła. Energia jest uzyskiwana nie tylko z bezpośrednio padających promieni słonecznych ale również ze światła odbitego od śniegu.

System do poprawnego działania nie wymaga pomp, sterowników , co czyni go bardzo niezawodnym. Woda znajduje się wyłącznie w zbiorniku i wypływa z niego pod ciśnieniem. Zestaw może być ustawiony na ziemi i może dostarczać wodę na wyższe kondygnacje budynku.

W przypadku uszkodzenia rury próżniowej cały układ nadal działa. Spada jedynie wydajność układu. W rurach próżniowych nie ma żadnych płynów co sprawia, że w każdej chwili można zdemontować rurę bez konieczności opróżniania układu.

Instalacja kolektorów słonecznych zmniejsza zapotrzebowanie na energię potrzebną do ogrzania wody nawet o 60% w skali roku, a o 100% w miesiącach letnich. Solary to nic innego jak urządzenia, w których energia z promieniowania słonecznego przekształcana jest w ciepło.
