Elosztó 6, IBO szivattyúcsoport padlófűtéshez

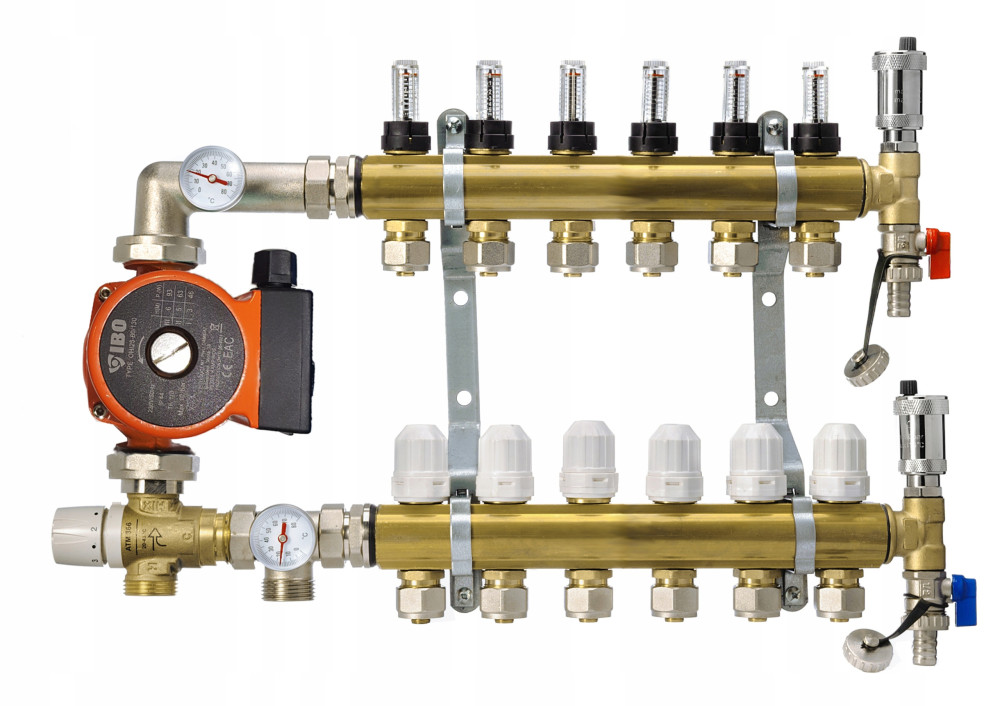

Rozdzielacz 6-obwodowy z grupą pompowa IBO do podłogówki + złączka euroconus RTT2

W skład zestawu wchodzi:

1) Belka górna ( wykonana z wysokiej klasy mosiądzu )

- przepływomierze zakończone nyplem i złączką typu PEX 3/4 x 16 ( na rurę Alu PEX )

- zespół odpowietrzająco-spustowy z odpowietrznikiem

2) Belka dolna ( wykonana z wysokiej klasy mosiądzu  )

- wkładki termostatyczne M30 x 1,5 - możliwość zamontowania siłowników termicznych

- nyple z zamontowanymi złączkami typu PEX 3/4 x 16 ( na rurę Alu PEX )

- zespół odpowietrzająco-spustowy z odpowietrznikiem

3) komplet uchwytów montażowych polerowanych

- śruby montażowe

Układ jest  przeznaczony do powierzchni poniżej 125m2.

W skład układu wchodzi:

• Zawór afriso atm 366 20c - 43c kvs 1,6


• Przyłączą 1"


• W układzie wbudowany jest zawór zwrotny


• 2 termometry


•
  POMPA IBO 25/60

  -max. wysokość podnoszenia: 6m




  - napięcie: 220-230V / 50Hz




  - stopień ochrony: IP44




  - korpus: żeliwny




  - temp. cieczy: 2°C - 110°C




  - max. ciśnienie robocze: (1/2/3): 3 bar / 5 bar / 6 bar




  - przepływ m3/h (1/2/3): 1,32 / 2,28 / 3,30




  - trzystopniowa regulacja mocy:




  1-bieg - 46 W




  2-bieg - 63 W




  3-bieg - 93 W




Czym właściwie są rozdzielacze i po co je stosujemy ?

Rozdzielacze kierują czynnik grzewczy na poszczególne pętle ogrzewania podłogowego W naszej ofercie znajdują się zestawy dedykowane zarówno do ogrzewania podłogowego jak i do instalacji z grzejnikami – z belkami wykonanymi z mosiądzu lub stali nierdzewnej. Niezbędnym wyposażeniem rozdzielacza do ogrzewania podłogowego są przepływomierze, za pomocą których dokonuje się równoważenia hydraulicznego instalacji tj. wyrównania przepływów na poszczególnych pętlach. Najwyższej jakości rotametry zastosowane w rozdzielaczach pozwalają na odczyt przepływu a także jego regulacje oraz całkowite zamknięcie danej pętli. Kolejnym elementem rozdzielacza niezbędnym przy ogrzewaniu płaszczyznowym są zawory termostatyczne na belce powrotnej – z pokrętłami do operacji manualnej oraz możliwością instalacji głowicy termoelektrycznej o standardowym przyłączu M30x1,5 w celu zastosowania elektronicznego systemu sterowania ogrzewaniem.

Zastosowanie i zalety rozdzielaczy w instalacjach grzewczych :

• rozdział czynnika grzewczego do obiegów grzejnych,


• zapewnienie prawidłowych parametrów pracy instalacji


• możliwość niezależnego sterowania wydajnością i temperaturą każdego pomieszczenia


• równoległe podłączenie określonej liczby wężownic z indywidualną regulacją hydrauliczną i temperaturową.


• możliwość przyłączenia grupy mieszającą  - pompowej w celu uzyskania na rozdzielaczu temperatury właściwej dla danego pomieszczenia


• możliwość zastosowania automatyki , która ułatwi nam zrównoważenie hydrauliczne

Dostępne w wersjach od 2-16 sekcji.
