Zestaw napęd siłownik FAAC 414 ALFA Short, XLED

OPIS

Zestaw do bram dwuskrzydłowych FAAC 414 ALFA Short

Napęd FAAC 414 SHORT jest idealnym rozwiązaniem dla bram dwuskrzydłowych do użytku przydomowego dla skrzydła o długości 2m (3m z elektrozamkiem). Wyposażony jest z siłowniki tubowe – samoblokujące i dlatego nie wymaga stosowania dodatkowych zamków. Konieczny jest montaż odbojów.

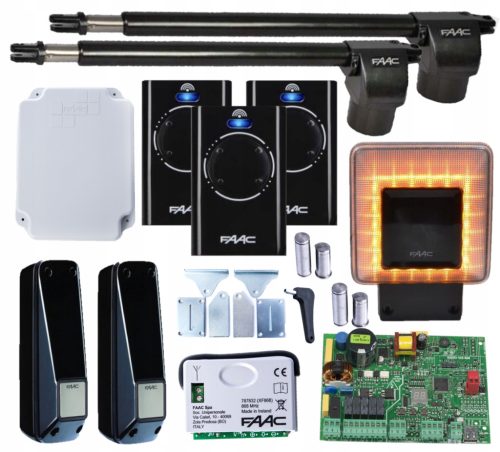

Skład, pełnego gotowego do montażu zestawu:

• Siłowniki FAAC 414 Alfa Short – 2szt


• Centrala sterująca E045S i obudowa do centrali


• Moduł radiowy 868MHz


• 3 piloty XT4 868MHz


• Fotokomórki XP20 B D o zasięgu 20m


• Najnowsza lampa sygnalizacyjna FAAC XLED z wbudowaną anteną 868MHz zwiększającą zasięg pilotów


• Instrukcja montażowa napędu 414 w języku polskim


• Instrukcja programowania centrali


• nieodpłatna pomoc techniczna

SPECYFIKACJA FAAC:

2 X SIŁOWNIK 414

• Zasilanie 230V, 50(60)Hz


• Zasilanie silnika 230V


• Pobór mocy 280W


• Pobór prądu 1,2A


• Prędkość obrotowa silnika 1400obr./min


• Prędkość wysuwu trzpienia 1,5cm/sek


• Maksymalna siła ciągu 3500N


• Zabezpieczenie termiczne 140°C


• Zakres temperatur -20/+55°C


• Stopień ochrony IP44

Napęd FAAC 414 ALFA Short jest idealnym rozwiązaniem dla bram dwuskrzydłowych do użytku przydomowego dla skrzydła o długości 1,8 m. Wyposażony jest z siłowniki tubowe – samoblokujące i dlatego nie wymaga stosowania dodatkowych zamków.

CENTRALA STERUJĄCA E045 Z OBUDOWĄ

SPECYFIKACJA TECHNICZNA

• Napięcie zasilające: 230VAC ±15% 50/60 Hz


• Pobór mocy: 4W w gotowości


• Maks pobór mocy: 800W


• Maks. obciążenie przez akcesoria: 500mA 24VDC - 500mA BUS 2-easy


• Maks. zasilanie blokady: Blokada FAAC (12VAC - 24VDC)


• Zakres temperatur pracy: -20°C do +55°C


• Bezpieczniki: F1 (2,5A)


• Wejścia: Otwarcie/otwarcie częściowe/STOP/BUS 2-easy/Zasilanie


• Wyjścia: Lampa ostrzegawcza/silnik/zasilanie akcesoriów 24VDC/ Sygnalizacja stanu bramy 24VDC/zasilanie zamka elektromagnetycznego 12VAC


• Szybkozłącze: XF 433/868 moduł do OMNIDEC, USB


• Programowanie: Wyświetlacz LED i przyciski


• Sygnalizacja statusu: Wyświetlacz i LED

Centrala sterująca E045 może obsługiwać jeden lub dwa silniki

Moduł radiowy XF868MHz

• Odbiornik z wbudowaną anteną


• Częstotliwość 868Mhz


• Napięcie zasilania: pobieranie z centrali przez złącze 24Vdc


• Pamięć 250 ilotów ( razem 1 i 2 kanał)


• Podłączenie: szybkozłącze

3X PILOT XT4 868MHZ

Piloty pracują na częstotliwości 868MHz w wersji LR ( Long range) o zwiększonym zasięgu działania. System ten jest znacznie odporniejszy na jakiekolwiek zakłócenia, a przez to pracuje wydajniej.

Działanie pilota oparte jest na technologii SLH czyli kod typu Self Learning Hopping umożliwia programowanie pilot od pilota. Pozwala to na szybkie i proste rozbudowanie systemu o nowych użytkowników

FOTOKOMÓRKI XP20 BD O ZASIĘGU 20M

Do instalacji natynkowej lub na kolumnie. Fotokomórka kierunkowa z samoosiowaniem.

• zasięg działania: 20m


• kąt regulacji: ±7° (20m) ±13.5° (5m)


• wymiary: 41x130x42mm


• Czas wykrywania przeszkody: 20ms


• pobór prądu: Rx (10mA) + Tx (10mA)


• stopień ochrony: IP54


• zasilanie przez szynę BUS (2easy) dwa przewody 24V bez polaryzacji

Lampa sygnalizacyjna XLED z wbudowaną anteną zwiększającą zasięg pilotów.

Gotowy design, uniwersalna lampa ostrzegawcza LED z anteną

Cechy lampy:

• 40 diod LED o wysokiej jasności zapewniających bardzo dobrą widoczność nawet w pełnym dziennym świetle


• jedna wersja dla różnych rodzajów zasilania-230V AC, 115C AC,24V DC


• zintegrowana antena zwiększająca zasięg pilotów, zapewnia kompatybilność z odbiornikami 433MHZ i 868MHz


• uniwersalny uchwyt montażowy, umożliwiający zarówno instalację naścienną i na szczycie słupka

2 X KONDENSATOR ROZRUCHOWY

Wspomaga rozruch siłownika

ELEMENTY MONTAŻOWE

Pozostałe elementy siłownika:

• Klucz awaryjnego otwierania (w przypadku braku zasilania)


• Komplet elementów mocujących


• Instrukcja montażu w języku polskim

Kompletny zestaw do montażu FAAC ALFA  Short 414. Kupujesz u autoryzowanego dystrybutora Firmy FAAC.

Tabela z przykładowymi wymiarami montażowymi znajduje się w zakładce ,,Dodatkowe Informację".
