WEP 853AAA to stacja lutownicza hotair, lutownica grotowa o mocy szczytowej 72- 75W i podgrzewacz o mocy 600W.

+DODATKI

1. Topnik Flux 223 10cc do SMD i BGA


2.
   Mata silikonowa 33x21cm 11przegród

!! WENTYLATOR !!

SET816

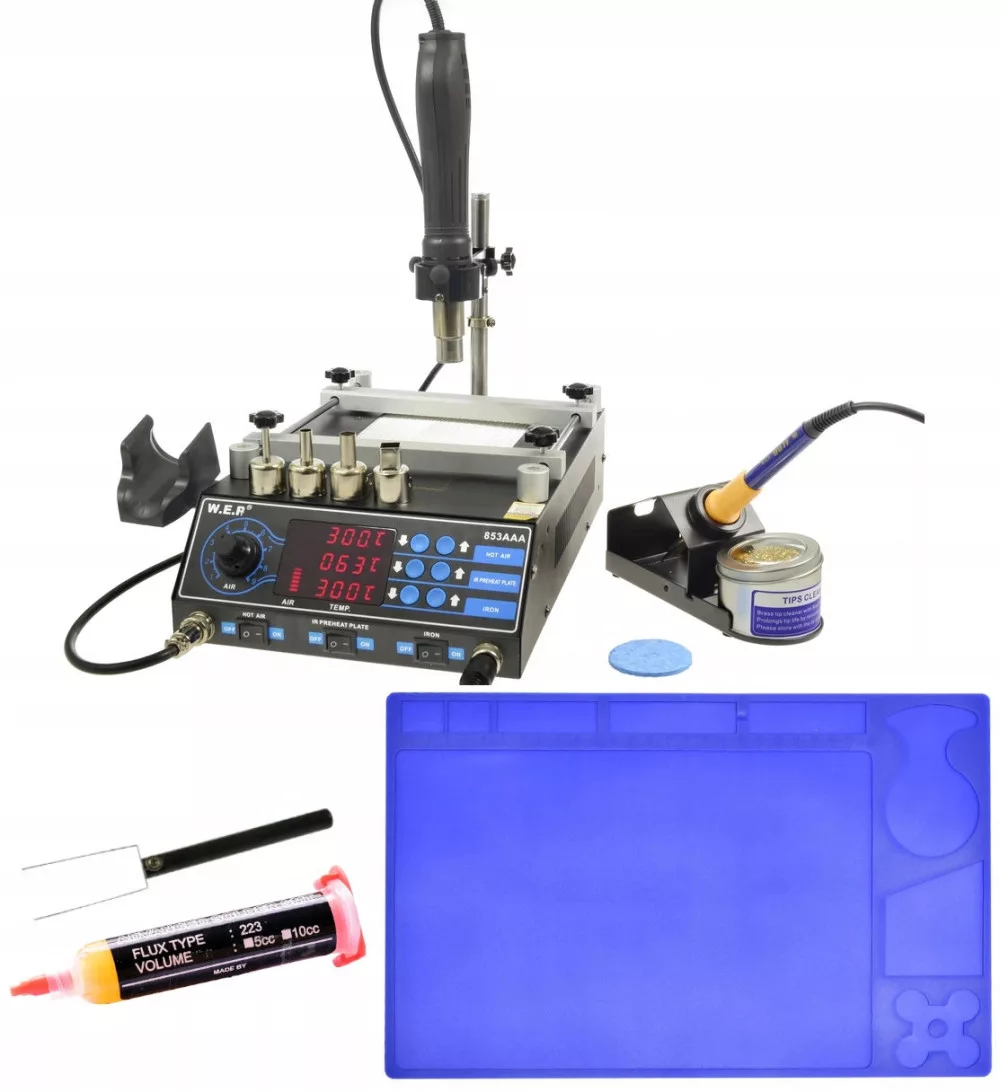

Co w zestawie:

• Stacja lutownicza, podgrzewacz WEP 853AAA



• Kolba hotair


• Podstawka pod kolbę hotair


• Kolba grotowa 907F z grotem stożkowym T-B



• Podstawka pod kolbę grotową wraz z gąbką do czyszczenia grota


• Przewód zasilania


• Chwytak do podnoszenia układów

Zestaw 4 dysz :

• okrągła o średnicy 4,4mm


• okrągła o średnicy 7mm


• okrągła o średnicy 9mm


• dysza kwadratowa 12x12mm

• Kolba lutownicza w zakresie temperatur używanych przy lutowaniu ma moc szczytową 72-75W.


• Przy maksymalnej temperaturze nieużywanej do lutowania ma moc 50W.


• Użyty element grzejny ma moc 50W.


• UWAGA inni podają iż lutownice 17W mają moc 60W !

+DODATKI

1. Topnik Flux 223 do SMD i BGA


2. Mata silikonowa niebieska

Dodatki do stacji

Chwytak do IC SMD używany przy podnoszeniu gorących elementów ułatwia lutowanie i rozlutowywanie.

Topnik w żelu RMA-223 to bardzo dobrej jakości aktywny topnik do pracy ze  stacjami lutowniczymi z elementami takimi jak BGA, SMD. SOP, PLCC.

Wysokiej jakości Mata ESD antystatyczna silikonowa z wyprofilowanymi 11 przegródkami poprawiająca komfort i bezpieczeństwo pracy w każdym serwisie

Topnik w żelu RMA-223 to bardzo dobrej jakości aktywny topnik do pracy ze  stacjami lutowniczymi z elementami takimi jak BGA, SMD. SOP, PLCC.

Topnik używany jest również do naprawy uszkodzonych kulek oraz do wlutowywania i wylutowawania np. układów BGA w telefonach komórkowych.

Topnik 223 jest typu NO CLEAN nie wymaga czyszczenia po procesie lutowniczym.

Niekorozyjny.

Topnik zawarty jest w strzykawce, dzięki czemu w łatwy sposób możemy nałożyć odpowiednią ilość topnika.

• Termoodporna do 530°C



• Elastyczna, powraca do pierwotnego kształtu


• Antypoślizgowa, nieprzylepna, izolacyjność


• 11 różnych oddzielnych przegródek, przeznaczonych do odkładania małych elementów.


• Komfortowa i bezpieczna praca.


• Podkładka została wyposażona w linijkę o długości 24 cm



• Wymiary: 33x21cm


Przykładowe zastosowanie maty obok

Wysokiej jakości MATA SERWISOWA używana w serwisach różnego rodzaju: GSM, elektronicznych, komputerowych.

Mata jest termoodporna do 530C, idealnie sprawdza się w trakcie prac lutowniczych.

Dzięki zastosowaniu silikonu mata jest elastyczna i nie ślizga się powierzchni i elementy wtrakcie prac serwisowych nie przemieszczają się.

Mata posiada 11 różnych oddzielnych przegródek, przeznaczonych do odkładania małych elementów, co podnosi komfort i bezpieczeństwo pracy.

Posiada również linijkę o długości 24cm.

WEP 853AAA to stacja lutownicza hotair, lutownica grotowa o mocy szczytowej 72- 75W i podgrzewacz o mocy 600W.

Główne funkcje WEP 853AAA :

•
  Uchwyt na kolbę gorącego powietrza - wolne ręce


• Cyfrowy wyświetlacz LCD


• Kontrola zadanych parametrów przy użyciu mikrokomputera PID



• Szybkie nagrzewanie do zadanej temperatury


• Wygodna regulacja przepływu powietrza i temperatury


• System automatycznego chłodzenia po zakończeniu pracy


• Inteligentny system automatycznego wykrywania błędów


• System ESD-safe



• Wysokiej jakości elementy grzejne o długiej żywotności


• Bezpieczne lutowanie elementów wrażliwych na temperaturę QFP, PLCC, BGA


Parametry techniczne :

• Zasilanie : 230V



• Pobór mocy : 1270W max


Lutownica gorącego powietrza :

• Zakres temperatur : 100-480 °C



• Stabilność temperatury : ±1 °C



• Źródło nawiewu powietrza : wentylator bezszczotkowy



• Przepływ powietrza : max 130L/min


Lutownica grotowa :

• Zakres temperatur : 200-480 °C



• Stabilność temperaturowa :±1 °C



• Element grzejny 50W moc szczytowa podczas rozgrzewania 75W pik może wynosić nawet 140W .


• Pobór mocy szczytowy 75 W


• Napięcie uziemienia <2mV



• Rezystancja uziemienia <2ohm


Podgrzewacz :

• Pobór mocy : 600W



• Zakres temperatur : 50-300 °C



• Stabilność temperaturowa :±2 °C



• Powierzchnia podgrzewania : 120x120mm


Czytelny Panel sterowania

• Wyświetla temperaturę pracy oraz moc nadmuchu.


• Przyciski regulacji temperatury


• Pokrętło do regulacji mocy nadmuchu

Podgrzewacz :

• Pobór mocy : 600W



• Zakres temperatur : 50-300 °C



• Stabilność temperaturowa :±2 °C



• Powierzchnia podgrzewania : 120x120mm


Komplet dysz:

• dysza okrągła o średnicy 4.4 mm 1130



• dysza okrągła o średnicy 7 mm 1196



• dysza okrągła o średnicy 9 mm 1197



• dysza kwadratowa 12x12 mm 1313


Wraz ze stacją dostajesz

Kolba grotowa o oznaczeniu 907F

• Kolba wyposażona jest w grzałkę HAKKO 75W 24V oraz grot T-B.


• Kabel wykonany jest z miękkiego, odpornego na wysoką temperaturę sylikonu.


• Wtyczka 5 pinowa!

Podłączenie elementu grzejnego

• Przewody niebieske do czujnika temperatury


• Przewody czerwone do  podłączenie grzałki

• Zdjęcie przedstawia budowę elementu grzejnego


• Grzałka z grubym drutem nawinięta na stelaż - dzięki temu brak jest możliwości przypadkowego zwarcia drutu poprzez delikatne puknięcie

Podłączenie elementu grzejnego

• Przewody niebieski i czerwony do czujnika temperatury


• Przewody czerwone podłączenie grzałki

Do lutownicy posiadamy około 90 typów grotów oraz około 50 typów dysz na innych aukcjach
