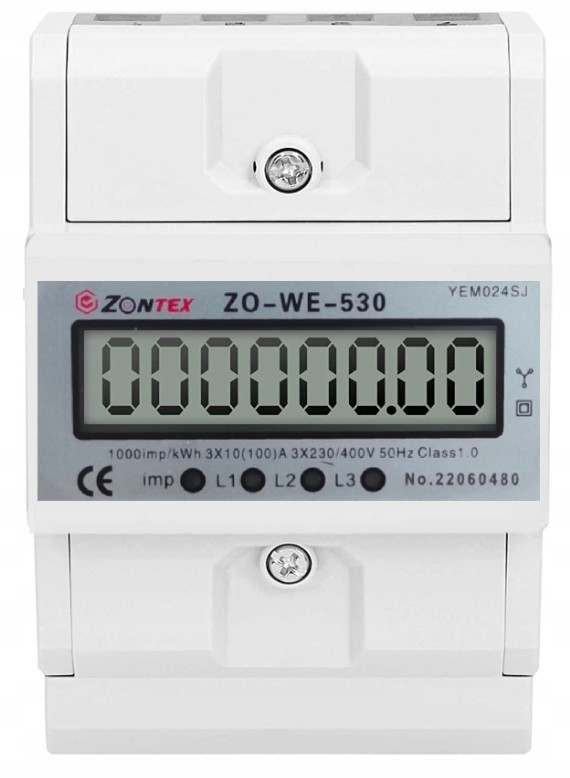

Licznik Zużycia Energii Trójfazowy ZO-WE-530 2023

▶️Niski pobór prądu

▶️Pomiar energii możliwy w długim okresie czasu, bez konieczności kalibracji

▶️Trzy diody pokazują obecność każdej z faz

▶️Posiada wewnętrzne podłączenie dla pomiaru prądu i napięcia

▶️Zasady pracy: Napięcie i natężenie prądu są próbkowane z odpowiednich obwodów i przekształcane w sygnał, który jest podawany do układu scalonego. Licznik posiada wyjście impulsowe do testowania, z szerokością impulsu: 80+20 ms

▶️Dzięki wyposażeniu licznika w dodatkowe wyjście impulsowe, istnieje możliwość podłączenia urządzenia zliczającego

▶️Licznik zapamiętuje odczyt po zaniknięciu prądu

▶️Najważniejszymi cechami produktu są:

•
  szeroki zakres pomiaru ,


•
  wysoka dokładność, niezawodność,


•
  odporność na przeciążenia.

▶️Dane techniczne:

•
  Prąd max: 100 A


•
  Prąd bazowy: 10 A


•
  Napięcie: 3x120/208V, 3x220/380V, 3x230/400V


•
  Częstotliwość: 50/60Hz


•
  Pobór mocy: <2W/10VA


•
  Normalny zakres napięcia: 90%Un~110%Un


•
  Graniczny zakres napięcia: 70%Un~120%Un


•
  Klasyfikacja: IP20


•
  Wilgotność: <75%


•
  Klasa dokładności: 1


•
  Częstotliwość impulsów: 1000imp/kWh


•
  Wyświetlacz: LCD 6+1= 999999,9kWh


•
  Sygnalizacja zasilania: 3xLED czerwona, żółta, zielona


•
  Sygnalizacja impulsu: LED czerwona


•
  użytkowania:  -25°C / +55°C


•
  Maksymalny przekrój przewodów: 35 mm


•
  Montaż: szyna DIN 35 mm


•
  Brak przycisku do resetowania licznika

▶️Certyfikat CE:

• ISO9001


• IEC62053-21


• IEC62052-11

▶️ Sposób pomiaru:

• aby zmierzyć napięcie i natężenie prądu, pobierane są próbki z odpowiednich obwodów, a następnie przetwarzane na sygnał. Ten sygnał jest przekazywany do specjalnego układu scalonego w liczniku


• licznik ma również specjalne wyjście impulsowe, które może być użyte do przetestowania jego funkcjonalności


• szerokość impulsu wyjściowego wynosi 80+20 ms.

▶️Prosty sposób montażu:

• montaż na szynie DIN 35mm


• przekrój przewodu max 35mm


• niewielki rozmiar urządzenia co daje większe możliwości montażowe
