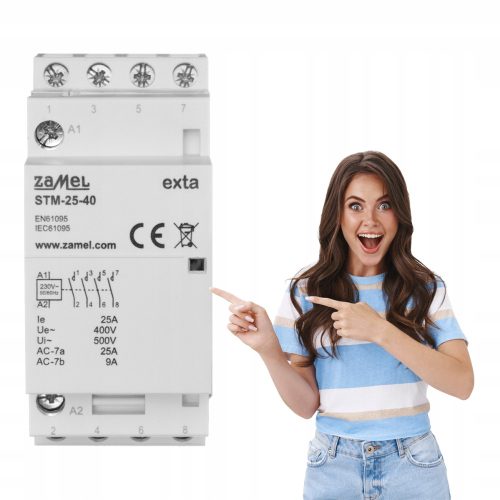

Stycznik modułowy 230V 25A STM-25-40 4NO EXTA

Stycznik modułowy STM-25-40 230V 25A 4NO EXTA ZAMEL

Opis produktu

Elektromagnetyczne, modułowe styczniki instalacyjne serii STM, są wykorzystywane głównie jako element automatyki i sterowania w instalacjach domowych oraz przemysłowych. Używa się ich najczęściej gdy zachodzi potrzeba sterowania większymi prądami obciążenia odbiornika energii elektrycznej za pomocą niskich napięć bądź prądów sterujących. Urządzenia te zapewniają separację galwaniczną pomiędzy układem sterowania a obciążeniem. Po podaniu napięcia zasilającego na zaciski A1, A2 stycznika, wytworzone przez cewkę pole elektromagnetyczne, zmienia stan położenie ruchomego elementu  stycznika na przeciwny - następuję rozwarcie styków typu NC i zwarcie styków NO. Po ustaniu zasilania urządzenie powraca do pierwotnego stanu styków stycznika.

Stycznik elektromagnetyczny składa się z rdzenia ruchomego, styku ruchomego, cewki stycznika, zwory ruchomej elektromagnesu, styku nieruchomego, styków zwiernych i rozwiernych, zapewniające docisk styków sprężyny stykowe, komór gaszeniowych łuku elektrycznego. cewki stycznika.

Cewki styczników zasilane są różnymi napięciami, z których najczęściej stosowane to: 12VDC, 12VAC, 24VDC, 24VAC, 48VDC, 110VAC, 230VAC. Nowoczesne styczniki odporne są na uszkodzenia mechaniczne. Pozwalają również na dużą częstość łączeń przy stosunkowo niskiej wadze i masie. Jedno z położeń styków ruchomych jest położeniem spoczynkowym, w którym znajdują się w stanie beznapięciowym cewki.

Cechy produktu

• Kontrolka stanu załączenia (LED).


• Cicha praca.

Instrukcja instalacji stycznika STM-25-40

1. Rozłączyć obwód zasilania bezpiecznikiem, wyłącznikiem nadmiarowo-prądowym lub rozłącznikiem izolacyjnym przyłączonymi do odpowiedniego obwodu.


2. Sprawdzić odpowiednim przyrządem stan beznapięciowy na przewodach zasilających.


3. Zamontować urządzenie w rozdzielnicy na szynie TH 35.


4. Podłączyć przewody pod zaciski zgodnie ze schematem podłączenia.


5. Załączyć obwód zasilania.

W skład zestawu wchodzi

1. Stycznik.

2. Instrukcja.

UWAGA! *

•
  Producent: Zamel


•
  Marka: EXTA


•
  Seria: STM


•
  Kolor: Szary


•
  Napięcie zasilania [V]: 230


•
  Obciążalność wyjść [A]: 25


•
  Przekrój Max przewodów przyłączeniowych [mm2]: 4


•
  Liczba styków NO: 4


•
  Liczba styków NC:


•
  Sygnalizacja optyczna: Tak


•
  Sposób Montażu: Szyna DIN ( TH35 )


•
  Szerokość w modułach [*17,5 mm]: 2


•
  Klasa szczelności [IP]: 20


•
  Temperatura pracy [°C]: -5 ÷ +60


•
  Certyfikat: CE


•
  długość: 3.5


•
  szerokość: 8.1


•
  wysokość: 6.8

Kod EAN: 5903669487364; Kod Produktu: EXT10000295. Elektromagnetyczne, modułowe styczniki instalacyjne serii STM, są wykorzystywane głównie jako element automatyki i sterowania w instalacjach domowych oraz przemysłowych. Używa się ich najczęściej gdy zachodzi potrzeba sterowania większymi prądami obciążenia odbiornika energii elektrycznej za pomocą niskich napięć bądź prądów sterujących.
