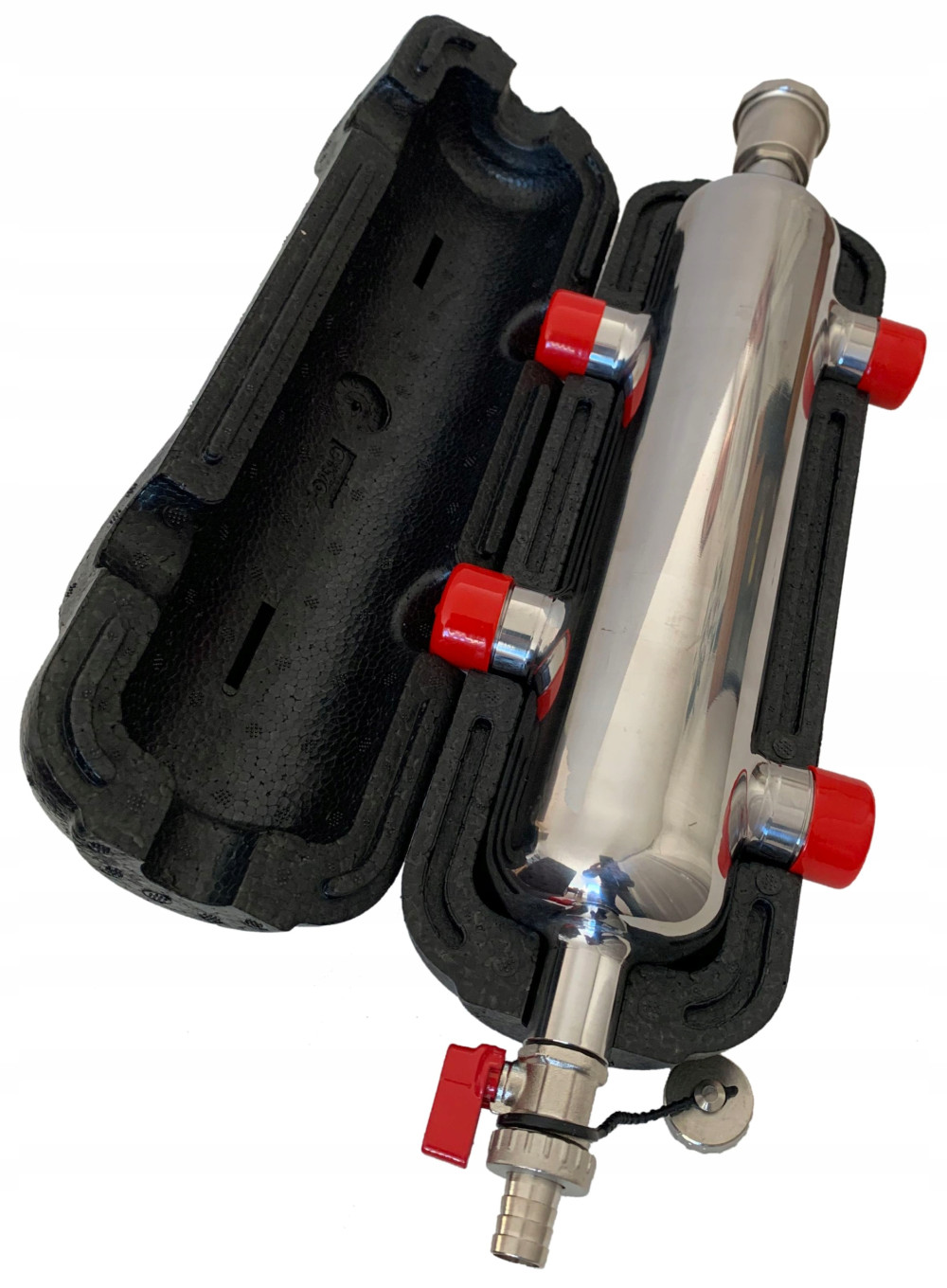

SPRZĘGŁO HYDRAULICZNE OCIEPLONE 4x1" + 2x1/2"

CHARAKTERYSTYKA

Sprzęgło hydrauliczne ma za zadanie rozsprzęglić obieg źródła ciepła od obiegu instalacyjnego. W sprzęgle dochodzi do hydraulicznego równoważenia się tych dwóch obiegów.

Sprzęgło hydrauliczne powinno się stosować w instalacjach, gdzie jest kilka obiegów grzewczych, czyli jest kilka pomp zamontowanych na tych obiegach.

Sprzęgło hydrauliczne zapewni odpowiednie zbilansowanie hydrauliczne wszystkich obiegów grzewczych, zabezpieczy te obiegi i pompy obiegowe przed wzajemnym wpływaniem na swoją pracę.

Sprzęgło hydrauliczne to pusty zbiornik z zamontowaną w środku specjalną siatką separacyjną. Dzięki temu strumień wpływający do sprzęgła jest rozbijany, a to ułatwia wytrącanie się powietrza i zanieczyszczeń. Dodatkowo pionowy montaż takiego sprzęgła pozwala łatwiej oddzielić powietrze i usunąć je przez odpowietrznik automatyczny, a także usunąć zanieczyszczenia przez zawór spustowy.

PARAMETRY

Materiał : stal nierdzewna

Wykończenie : chrom połysk

Średnica : 76 mm

Przepływ : 4 000 l/h -- 4,0 m3/h

Waga : 3,1 kg

Ciśnienie nominalne : 10 bar

Maksymalna temp. pracy : 100 °C

Ocieplenie : pianka EPP, gruba (spieniony polipropylen)

Przyłącza 1 : 4x1" GZ

Przyłącza 2 : 2x1/2" GW

Wewnętrzna siatka separacyjna usprawnia rozbijanie wpływającego strumienia wody co ułatwia wytrącanie się powietrza i zanieczyszczeń.

SKŁAD ZESTAWU

sprzęgło

odpowietrznik automatyczny

zawór spustowy

uchwyt montażowy

kotwy montażowe

spinki łączące izolację

WYMIARY

X-HOME H1141
