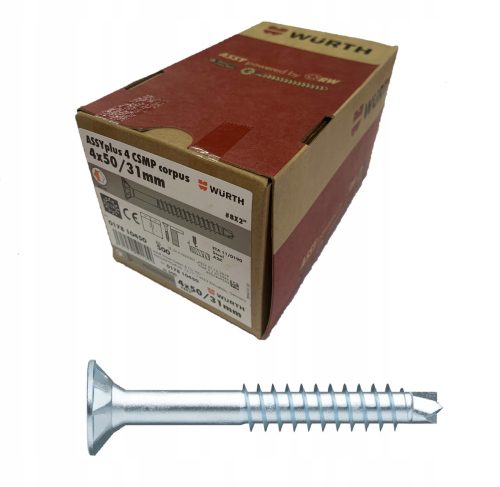

Wkręty ASSY PLUS 4x50/31 Konfirmaty 500szt. Wurth

Wkręt z gwintem częściowym, o zoptymalizowanej długości gwintu i stożkowych frezach kieszeniowych, do łączenia elementów bez szczelin, wiercenia wstępnego lub nadmiernego dokręcenia, szczególnie w przypadku konstrukcji szafek oraz różnych materiałów płyt, w tym również blisko krawędzi

Idealne przeniesienie mocy dzięki napędowi RW

• Większa moc dzięki większej powierzchni styku końcówki


• Większa stabilność, praca jedną ręką, precyzyjne pozycjonowanie dzięki precyzyjnemu zagłębieniu i doskonałemu dopasowaniu końcówki


• Mniej zmian końcówek, jedna końcówka do wielu średnic wkrętów


• Kompatybilność z poprzednim napędem AW

Precyzyjne pozycjonowanie i bardzo czyste wiercenie dzięki zaawansowanej, centrującej końcówce wiercącej

• Pozycjonowanie i wiercenie bez wiórów


• Maksymalna wydajność i precyzja wiercenia dzięki wiercącym krawędziom tnącym (podobnym do wierteł Forstnera)


• Precyzyjne pozycjonowanie na twardych powierzchniach bez poślizgu dzięki trzpieniowi centrującemu


• Szybkie wkręcanie dzięki delikatnemu rozpoczęciu gwintowania

Czyste pogłębianie w miękkim drewnie

• Łatwe zagłębianie łba wkrętu w drewnie dzięki zoptymalizowanym frezom kieszeniowym


• Brak wykruszeń w powlekanych płytach wiórowych dzięki poprawie efektu frezowania i większej liczbie frezów kieszeniowych do ∅ 4,5 mm


• Doskonałe dopasowanie głowicy 90° do elementów mocujących z metalowymi pogłębieniami

Maksymalna niezawodność połączenia gwintowego dzięki asymetrycznemu, pojedynczemu gwintowi

• Optymalne dopasowanie końcówki wiercącej i geometrii gwintu


• Doskonałe zakotwiczenie w drewnie dzięki asymetrycznemu układowi zwojów gwintu

Uwaga

• Nie należy używać wkrętu w wilgotnych pomieszczeniach z atmosferą zawierającą chlor. Do zastosowań na zewnątrz oraz w pomieszczeniach o stałej wysokiej wilgotności należy używać wkrętów ze stali nierdzewnej ASSYplus 4


• Zalecamy korzystanie z oprogramowania firmy Würth lub odpowiednich narzędzi projektowych do planowania i wymiarowania montażu. Do wymiarowania wkrętów ASSY o średnicy od 5 mm należy używać oprogramowania do konstrukcji drewnianych Würth


• Wkręty do płyty wiórowej ASSY 4, ASSYplus 4 i ASSYplus 4 FT są zoptymalizowane pod kątem stosowania w drewnie i materiałach drewnianych. W przypadku zastosowań w kotwach z tworzywa sztucznego, w których można również zmniejszyć obciążenie, należy stosować wyłącznie wkręty bez zoptymalizowanej końcówki gwintowanej (ostrze z przedłużonym przeciwgwintem, końcówka wiertarska, samooczyszczający się rowek itp.), takie jak wkręty ASSY D z łbem płasko-soczewkowym lub z łbem płasko-soczewkowym

Aprobata ETA-11/0190

Należy przestrzegać wymagań Europejskiej Aprobaty Technicznej (ETA).

Obszar zastosowania

Do łączenia dwóch płyt bez szczeliny montażowej

Z gwintem wydłużonym w stosunku do standardowej konstrukcji, łączenie płyt bez szczeliny montażowej nawet przy czołowych mocowaniach skręcanych bez nadmiernego zagłębiania łba stożkowego.

Do zastosowań w klasie wykorzystania 1 i klasie wykorzystania 2 (od ∅ > 4 mm)

• Wysokiej jakości cynkowane zabezpieczenie powierzchni, pasywowane na niebiesko, bezchromowe(VI), grubość warstwy do ∅ 4 mm A2K 5 µm, od ∅ 4,5 mm A3K 8 µm


• Nadaje się do użytku w klasie wykorzystania 1 (wewnątrz) i od ∅ > 4 mm w klasie wykorzystania 2 (obszar wilgotny lub osłonięty obszar zewnętrzny) zgodnie z normą EN 1995-1-1:2010-12 + DIN SPEC 1052-100:2013-08


• W przypadku śrub od ∅ 4,5 mm z ocynkowaniem o grubości 8 µm z pasywacją Cr(III) wymagania klasyfikacji T2/C2 są spełnione zgodnie z normą prEN 14592:2017 (D)

Instrukcja

• Aby zapewnić optymalne wykorzystanie śruby, należy użyć bitu RW o odpowiednim rozmiarze


• Wkręty szafkowe z gwintem częściowym nadają się idealnie do łączenia lekkich materiałów drewnianych, takich jak płyty wiórowe. Aby zapewnić optymalny montaż komponentu, grubość mocowanego elementu musi być większa od długości trzpienia

• Średnica znamionowa (d) 4 mm



• Długość (l) 50 mm



• Długość gwintu (lg) 31 mm



• Długość gwintu z wiertłem (b) 34,5 mm



• Typ łba CSK



• Szczegóły łba Frezowane kieszenie



• Średnica łba (dh) 7,8 mm



• Wysokość łba (k) 2,5 mm



• Końcówka wewnętrzna RW20



• Rodzaj gwintu HOGWD



• Rodzaj gwintu Częściowy gwint



• Konstrukcja Z wałem



• Format gwintu Gwint pojedynczy



• Średnica rdzenia 2,5 mm



• Kształt końcówki Ostrze samowiercące



• Materiał Stal hartowana



• Powłoka Cynkowana, biała



• Maks. kąt wkręcania 90 Stopnie



• Min. kąt wkręcania 0 Stopnie



• Przeznaczone do użytku na podłożu Sklejka, Drewno, Produkt drewnopochodny, Drewno twarde, LVL, Drewno miękkie, Drewno konstrukcyjne (KVH)



• Zakres stosowania Złączka wewnętrzna, Korpus, Konstrukcja magazynowa, Konstrukcja stojaka wystawowego, Meble



• Dopuszczenie ETA-11/0190



• Masa produktu (jednej sztuki) 2,700 g



• Spełnia wymogi RoHS Tak
