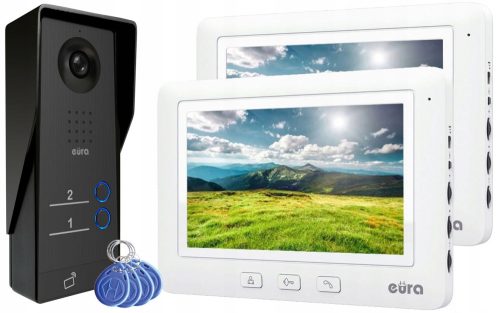

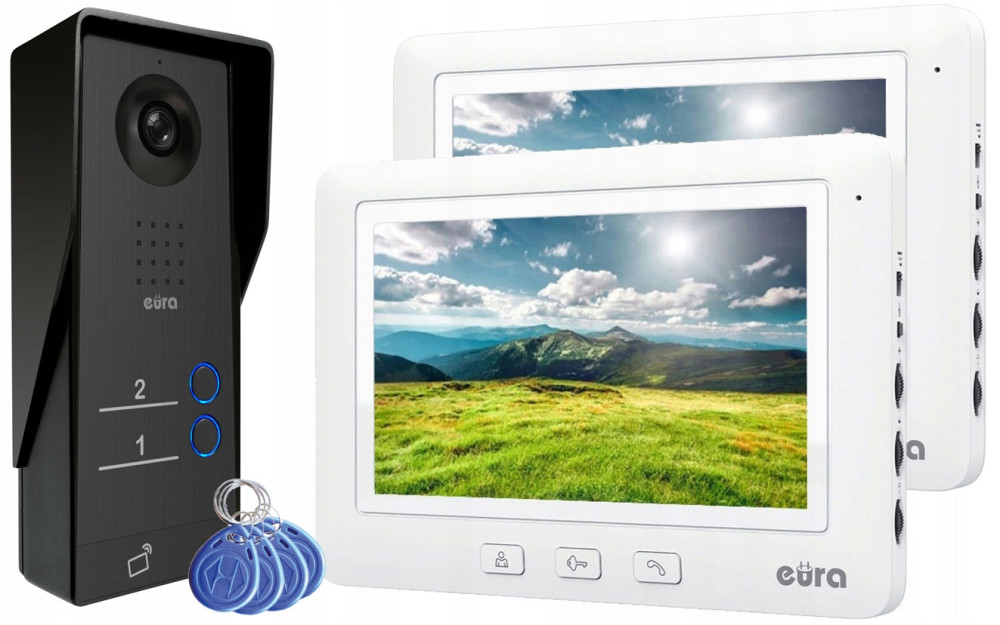

WIDEODOMOFON DWURODZINNY z serii EURA CONNECT

- 2x monitor z 7 calowym ekranem,

- czarna kaseta zewnętrzna z czytnikiem RFID,

- 5 breloków w zestawie!

Dwurodzinny wideodomofon z serii Eura Connect jest idealnym rozwiązaniem dla użytkowników poszukujących urządzeń realizujących kontrolę strefy wejścia na teren posesji. Zestaw składa się z dwóch monitorów VDA-45A3, kasety zewnętrznej VDA-92A3 oraz trzech adapterów sieciowych DC 12V - VZA-63A3. Wideodomofon umożliwia komunikację z osobą odwiedzającą, podglądu otoczenia kamery oraz sterowania ryglem przy wejściu na posesję.

MONITOR VDA-45A3

Kolorowy monitor VDA-45A3 z serii Eura Connect stanowi komponent zestawu wideodomofonowego VDP-45A3 ALPHA.

Monitor VDA-45A3 umożliwia obsługę jednego wyjścia poprzez bezpośrednie sterowanie ryglem elektromagnetycznym, a ekran LCD o przekątnej 7'' zapewnia znakomitą jakość obrazu. Ponadto umożliwia regulację głośności oraz ustawienia parametrów obrazu. Urządzenie umożliwia wybór 1 z 16 melodii gongu.

Monitor VDA-45A3 w zestawie posiada zasilacz 12 V DC.

SPECYFIKACJA TECHNICZNA:

• Napięcie zasilania: 12 V DC



• Parametry sygnału wideo: 1Vp-p 75 Ohm CCIR



• Ilość przewodów łączących: 4



• Ilość obsługiwanych wyjść: 1



• Pobór mocy monitora - czuwanie / praca: 2 W / 7 W



• Wielkość ekranu monitora: 7”



• Typ ekranu: Kolor TFT-LCD



• Rozdzielczość ekranu: 800 × 480 pikseli



• Ilość melodii gongu: 16



• Głośnomówiący: Tak



• Temperaturowy zakres pracy monitora: 0ºC ~ +40ºC



• Wymiary monitora (W x SZ x G): 141 x 209 x 19 mm



• Waga netto monitora: 300 g


KASETA ZEWNĘTRZNA VDA-92A3

Dwurodzinna kaseta zewnętrzna Eura VDA-92A3 wyposażona jest w 6 diod LED świecących na biało oraz czujnik zmierzchowy, co umożliwia dyskretny podgląd w nocy. Kasetę wyposażono w kamerę rejestrującą obraz w rozdzielczości 500 TVL z obiektywem o polu widzenia 60°. Wejście na posesje może być realizowane za pomocą breloków zbliżeniowych.

Kaseta zewnętrzna wykonana jest ze stopu aluminium co wraz z daszkiem ochronnym zapewnia jej odporność na niekorzystne warunki atmosferyczne. Przeznaczona do montażu natynkowego.

SPECYFIKACJA TECHNICZNA:

• Napięcie zasilania: 12 V DC



• Parametry sygnału wideo: 1Vp-p 75 Ohm CCIR



• Ilość przewodów łączących: 4



• Ilość obsługiwanych lokali: 2



• Napięcie wyjściowe dla rygla elektromagnetycznego: 12 V DC + konieczność podłączenia zasilacza do kasety



• Pobór mocy kasety zewnętrznej (czuwanie / praca): 1,2 W / 6 W



• Rozdzielczość obrazu: 500 TVL



• Kąt widzenia kamery w poziomie: 60º



• Typ przetwornika kamery: Kolor CMOS 1/4''



• Czas aktywacji rygla: 1 ~ 5 s



• Materiał obudowy: Stop aluminium



• Sposób montażu kasety zewn.: Natynkowy



• Oświetlenie nocne: 6 diod LED (podczerwień) z cz. zmierzchowym



• Czytnik zbliżeniowy: Tak



• Współczynnik ochrony: IP44



• Temperaturowy zakres pracy kasety: -18ºC ~ +40ºC



• Wymiary kasety zewn. (W x SZ x G): 198 x 82 x 52 mm



• Waga netto kasety: ok. 500 g


Oprócz 5 breloków służących do otwierania posesji, do kasety dołączone są breloki master - służące do programowania urządzenia!

SCHEMAT PODŁĄCZENIOWY

DODATKOWE INFORMACJE

1. Jaki przewód muszę zastosować do połączenia monitora z panelem zewnętrznym?

Projektując instalację elektryczną należy uwzględnić odpowiedni przekrój przewodów:

• do 30m - zalecany przewód XzTKMXpw 4x2 x0,5mm2

• do 50m - zalecany przewód XzTKMXpw 4x2 x0,8mm2

2. Jaki przewód muszę zastosować do połączenia panelu zewnętrznego z ryglem (elektrozaczepem)?

Przewód łączący elektrozaczep z kasetą zewnętrzną powinien być min. 2x1mm2

3. Czy panel zewnętrzny może być narażone na deszcz i śnieg?

Tak, urządzenie posiada wysoki współczynnik woodoporności IP44, dzięki czemu może być narażone na czynniki atmosferyczne.

4. Czy mogę zastosować zasilacz na szynę DIN?

Tak, zalecany zasilacz powinien charakteryzować się napięciem DC 12V oraz mocą nie mniejsza niż 2,5A.

5. Czy mogę dokupić dodatkowe pastylki / breloki i karty?

Do urządzenia można dodać dodatkowe breloki i karty. Aktywacja kolejnych breloków i kart jest bardzo prosta. Wykorzystujemy do tego breloki programujące: ADD (dodawanie), DELETE (usuwanie).
