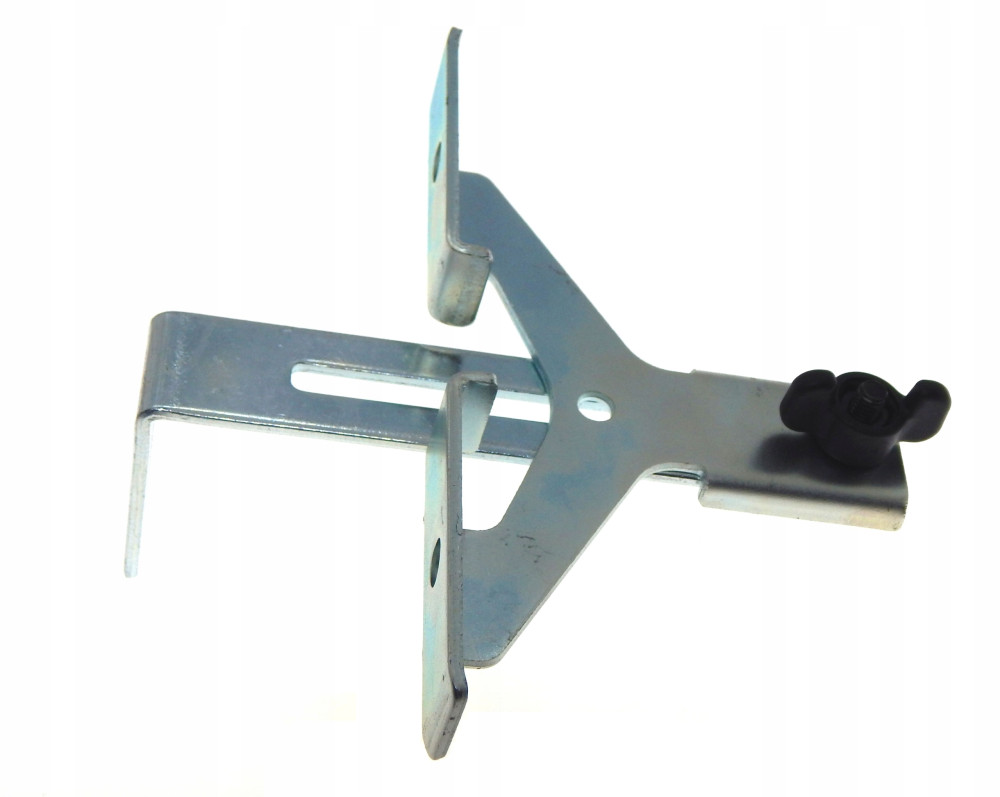

STRAIGHT GUIDE ASS'Y
Zastosowanie:
Frezarka

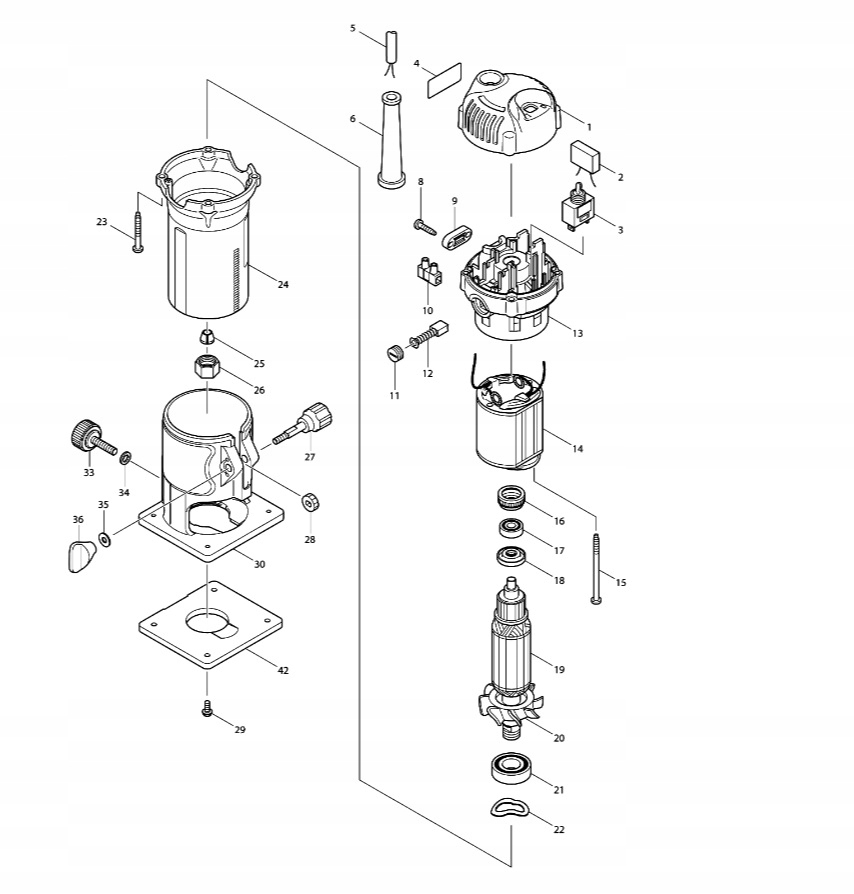

Spis części do 3709
Pozycja na schemacie, Nr katalogowy, Opis, Ilość
001-1 ; 413K14-0 TOP COVER ; 1
002 ; 645200-1 NOISE SUPPRESSOR ; 1
003-1 ; 651066-9 Przełącznik ST115A-TB-S1 ; 1
004 ; 861695-2 Tabliczka znamionowa 3709 ; 1
005 ; 665394-6 Kabel zasilający 1.0-2-2.5 ; 1
006 ; 682569-2 CORD GUARD 8-85 ; 1
008 ; 266326-2 Wkręt samogwintujący z grubym łbem 4X18 ; 2
009 ; 687124-5 STRAIN RELIEF ; 1
010 ; 654532-5 Blok terminalu 1P ; 1
011 ; 643550-8 BRUSH HOLDER CAP 5-8 ; 2
012 ; 191940-4 Szczotki węglowe ; 1
013-1 ; 140L18-2 BRACKET COMPLETE ; 1
C10 ; 643455-2 Uchwyt szczotek węglowych 6X9 ; 2
014-1 ; 590087-5 FIELD ASSY 240V ; 1
C10 ; 654100-4 Zacisk pierścienia ; 2
C21 ; 654485-8 PARALLEL SPLICE ; 2
015 ; 266340-8 Wkręt samogwintujący z grubym łbem 4X65 ; 2
016 ; 421494-0 Gumowy pierścień labiryntowy 19 ; 1
017 210034-7 BALL BEARING 607LLB ; 1
018-1 ; 681668-7 Podkładka z żywicy ; 1
019 ; 515634-1 Wirnik silnika elektrycznego kpl. 240V ; 1
020 ; 241667-7 Wentylator 52 ; 1
021-2 ; 211489-9 BALL BEARING 6002LLUX ; 1
022 ; 267785-3 Podkładka falista 23 ; 1
023 ; 266351-3 Wkręt samogwintujący z grubym łbem 4X35 ; 4
024-1 ; 141D78-9 MOTOR HOUSING COMPLETE ; 1
C10 ; 8034K8-2 SCALE LABEL ; 1
025 ; 763662-2 COLLET CONE 6 ; 1
026 ; 763661-4 COLLET NUT 6 ; 1
027 ; 265771-8 Wkręt z łbem radełkowanym M5X33 ; 1
028 ; 226217-9 Koło zębate 16 ; 1
029 ; 265142-9 Wkręt z łbem stożkowym ściętym M4X10 ; 4
030 ; 419138-4 Podstawa ; 1
033 ; 265763-7 Wkręt z łbem radełkowanym M6X25 ; 1
034 ; 941151-9 Podkładka 6 ; 1
035 ; 941101-4 Podkładka 5 ; 1
036 ; 252652-5 THUMB NUT M5 ; 1
042 ; 410585-2 Ochraniacz podstawy ; 1
A01 ; 122703-7 TRIMMER GUIDE ASS'Y ; 1
C10 ; 251471-6 Wkręt pasowany z łbem stożkowym płaskim z rowkiem M5 ; 1
C20 ; 265135-6 Wkręt z łbem wpuszczanym M4X10 ; 1
C30 ; 265763-7 Wkręt z łbem radełkowanym M6X25 ; 1
C40 ; 265764-5 Wkręt z łbem radełkowanym M6 ; 1
C50 ; 317788-8 GUIDE HOLDER ; 1
C60 ; 324378-0 ROLLER 11 ; 1
C71 ; 341136-9 Hak ; 1
C80 ; 941151-9 Podkładka 6 ; 1
A02 ; 122704-5 STRAIGHT GUIDE ASS'Y ; 1
C10 ; 252649-4 THUMB NUT M6 ; 1
C20 ; 266339-3 Śruba z łbem płaskim i trzonem kwadratowym M6X20 ; 1
C31 ; 343593-7 Listwa ; 1
A03-1 ; 343577-5 TEMPLET GUIDE 10 ; 1
A04 ; 781036-5 Klucz 10 ; 1
A05 ; 781037-3 Klucz 17 ; 1
A06 ; 418647-0 Odrzutnik wiórów ; 1
A07-1 ; 191Y83-2 STRAIGHT BIT 6 SET ; 1
E03 ; 646358-9 Cewka liniowa ; 1
