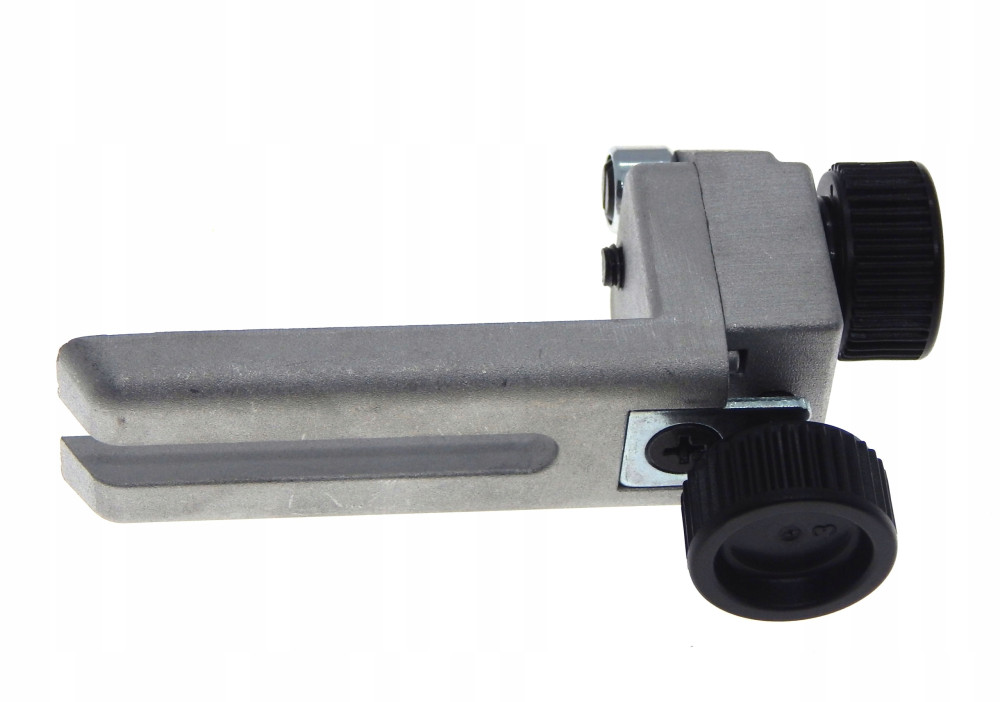

Vezetősín - Makita kontúr útmutató az RT0702C marógéphez

/ Makita prowadnica konturowa do frezarki

TRIMMER GUIDE ASS'Y

•
  Producent: Makita



• Kod producenta: 122703-7


• Pozycja na schemacie: A01 - M3700

Zastosowanie:

Frezarka

• M3700


• M3701


• M3702


• 3703


• 3707


• 3709


• 3708


• 3710


• MT372

Akumulatorowa frezarka

• RT001G

Frezarko-wycinarka

• RT0702C


• RT0700C

Spis części do M3700

Pozycja na schemacie, Nr katalogowy, Opis, Ilość

001-2 ; 665383-1 ; Kabel zasilający 1.0-2-2.0 ; 1

002 ; 682569-2 ; CORD GUARD 8-85 ; 1

003 ; 852B29-2 ; Tabliczka znamionowa M3700 ; 1

004-1 ; 413K16-6 ; TOP COVER ; 1

005 ; 646358-9 ; Cewka liniowa ; 1

007 ; 266326-2 ; Wkręt samogwintujący z grubym łbem 4X18 ; 2

008 ; 687124-5 ; STRAIN RELIEF ; 1

009 ; 654532-5 ; Blok terminalu 1P ; 1

010 ; 645240-9 ; NOISE SUPPRESSOR ; 1

011 ; 651424-9 ; Przełącznik ; 1

013 ; 643987-9 ; BRUSH HOLDER CAP 5-8 ; 2

014 ; 191940-4 ; Szczotki węglowe ; 1

015-1 ; 140L26-3 ; BRACKET COMPLETE ; 1

C12 ; 643858-0 ; Uchwyt szczotek węglowych 6X9 ; 2

016-1 ; 593974-7 ; FIELD ASSY 240V ; 1

C11 ; 654450-7 ; Zacisk pierścienia ; 2

C21 ; 654485-8 ; Złącze nieizolowane ; 2

017 ; 266340-8 ; Wkręt samogwintujący z grubym łbem 4X65 ; 2

018 ; 421868-5 ; Gumowy pierścień labiryntowy 19 ; 1

019 ; 210062-2 ; BALL BEARING 607ZZ ; 1

020 ; 681668-7 ; Podkładka z żywicy ; 1

021 ; 510227-9 ; Wirnik silnika elektrycznego kpl. 240V ; 1

022 ; 241667-7 ; Wentylator 52 ; 1

023 ; 211247-3 ; BALL BEARING 6002DDW ; 1

024 ; 267785-3 ; Podkładka falista 23 ; 1

025 ; 266351-3 ; Wkręt samogwintujący z grubym łbem 4X35 ; 4

026-1 ; 141D79-7 ; MOTOR HOUSING COMPLETE ; 1

027 ; 763662-2 ; COLLET CONE 6 ; 1

028 ; 763661-4 ; COLLET NUT 6 ; 1

029-1 ; 251867-1 ; Wkręt z łbem radełkowanym M5X30 ; 1

030 ; 941101-4 ; Podkładka 5 ; 1

031 ; 265763-7 ; Wkręt z łbem radełkowanym M6X25 ; 1

032 ; 941151-9 ; Podkładka 6 ; 1

033-1 ; 252156-7 ; HEX. NUT M5-8 ; 1

034 ; 454022-6 ; Podstawa ; 1

035 ; 410585-2 ; Ochraniacz podstawy ; 1

036 ; 265142-9 ; Wkręt z łbem stożkowym ściętym M4X10 ; 4

A01 ; 122703-7 ; TRIMMER GUIDE ASS'Y ; 1

C10 ; 251471-6 ; Wkręt pasowany z łbem stożkowym płaskim z rowkiem M5 ; 1

C20 ; 265135-6 ; Wkręt z łbem wpuszczanym M4X10 ; 1

C30 ; 265763-7 ; Wkręt z łbem radełkowanym M6X25 ; 1

C40 ; 265764-5 ; Wkręt z łbem radełkowanym M6 ; 1

C50 ; 317788-8 ; GUIDE HOLDER ; 1

C60 ; 324378-0 ; ROLLER 11 ; 1

C70 ; 341136-9 ; Hak ; 1

C80 ; 941151-9 ; Podkładka 6 ; 1

A02 ; 122704-5 ; STRAIGHT GUIDE ASS'Y ; 1

C10 ; 252649-4 ; THUMB NUT M6 ; 1

C20 ; 266339-3 ; Śruba z łbem płaskim i trzonem kwadratowym M6X20 ; 1

C30 ; 343593-7 ; Listwa ; 1

A03 ; 343577-5 ; TEMPLET GUIDE 10 ; 1

A04 ; 781036-5 ; Klucz 10 ; 1

A05 ; 781037-3 ; Klucz 17 ; 1

A06 ; 418647-0 ; Odrzutnik wiórów ; 1

A07-1 ; 191Y83-2 ; STRAIGHT BIT 6 SET ; 1
