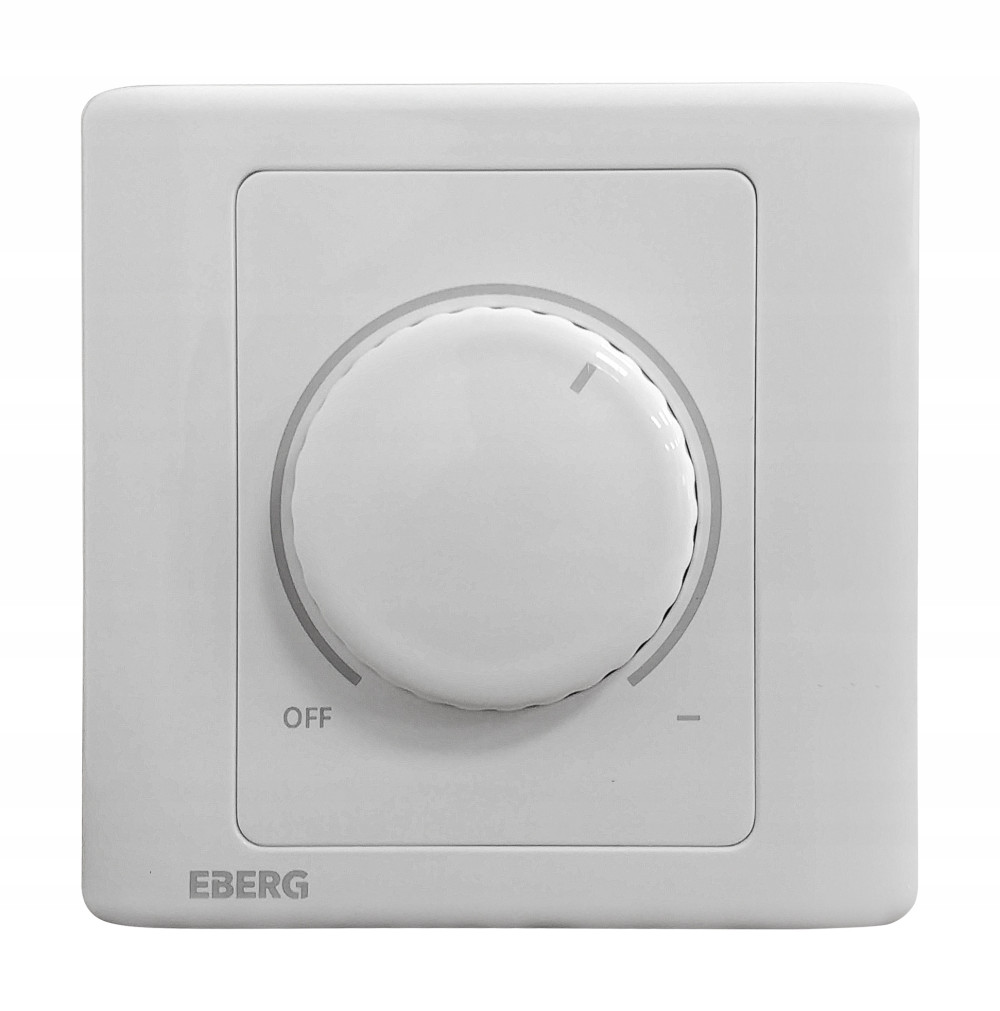

Regulator obrotów EBERG XTX

Do jednofazowych silników wielobiegowych

Dane techniczne

• Model: XTX



• Częstotliwość: 50 Hz



• Zasilanie: 230 V



• Maksymalny prąd znamionowy: 2,5 A



• Maksymalnego obciążenia: 600 W



• Temperatura pracy: -20~55 °C



• Stopień ochrony : IP50



• W zestawie: Regulator obrotów, puszka natynkowa, śruby montażowe, instrukcja w języku polskim



• Producent: EBERG


Opis produktu

Tyrystorowy regulator prędkości obrotowej silników biegów do jednofazowych silników (wentylatorów).

Możliwość podłączenia dowolnej ilości urządzeń pod warunkiem nie przekraczania maksymalnego prądu znamionowego określonego dla przełącznika (2,5 A).

Obudowa zewnętrzna została wykonana z odpornego tworzywa w kolorze białym - RAL 9010.

Stopień ochrony IP 50

• ochrona przed dostępem do części niebezpiecznych drutem


• ochrona pyłoszczelna

Zastosowanie

Jest stosowany w celu włączania/wyłączania oraz przełączania prędkości wentylatorów, opierających się na wielobiegowych silnikach.

Montaż

Przełącznik montuje się wewnątrz pomieszczeń. Konstrukcja obudowy pozwala montować regulator na ścianie w puszce instalacyjnej natynkowej.

Regulacja

Prędkość obrotowa wentylatora może być dostosowywana poprzez obracanie głównym pokrętłem. Obrót z ruchem wskazówek zegara redukuje prędkość z maksymalnej do minimalnej. Obracanie pokrętła przeciwnie do ruchu wskazówek zegara zwiększa prędkość z minimalnej do maksymalnej. Po przekręceniu pokrętła na pozycję OFF wentylator wyłącza się.

Minimalna prędkość obrotowa może być dostosowana poprzez potencjometr znajdujący się na boku urządzenia. Obrót potencjometru zgodnie z ruchem wskazówek zegararedukuje nastawę minimalnej prędkości, natomiast obrót w przeciwną stronę ją zwiększa

Schemat podłączenia regulatora
