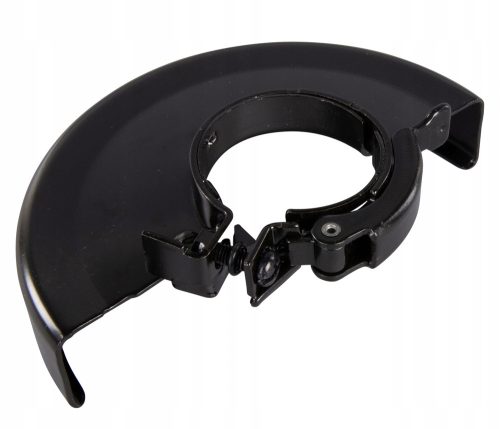

TOOLLESS WHEELCOVER 125AK ASSY
Zastosowanie:
Szlifierka kątowa
Akumulatorowa szlifierka kątowa
Spis części do GA5040
Pozycja na schemacie, Nr katalogowy, Opis, Ilość
001-2 ; 136013-6 Obudowa przekładni kpl. ; 1
002 ; 252186-8 HEX. NUT M6 ; 1
003 ; 253077-6 Podkładka 6 ; 1
004 ; 227591-8 Przekładnia zębata 10 ; 1
005 ; 211142-7 BALL BEARING 6001LLB ; 1
006-1 ; 141981-0 Komplet pokrywy obudowy przekładni ; 1
010 ; 253084-9 Podkładka 12 ; 1
011 ; 240134-9 Wentylator 60 ; 1
012 ; 515364-4 Wirnik silnika elektrycznego kpl. 240V ; 1
013 ; 681656-4 Podkładka izolacyjna ; 1
014 ; 253823-7 Podkładka 7 ; 1
015 ; 210027-4 BALL BEARING 627DDW ; 1
016-1 ; 422750-1 LABYRINTH RUBBER RING 22 ; 1
022 ; 453367-9 Płytka progu kierującego ; 1
023 ; 266258-3 Wkręt samogwintujący z grubym łbem 4X70 ; 2
024 ; 344871-8 RETAINER ; 2
025 ; 626649-4 Stojan 240V ; 1
026 ; 898443-6 Naklejka SJS2 ; 1
027 ; 194074-2 Szczotki węglowe ; 1
028 ; 266007-8 Wkręt samogwintujący z łbem walcowym wypukłym PT 3X10 ; 2
029-1 ; 643770-4 Uchwyt szczotek węglowych ; 2
030 ; 453366-1 Obudowa silnika ; 1
031-1 ; 265B67-9 TAPPING SCREW 4X18 ; 1
032 ; 687169-3 STRAIN RELIEF ; 1
033-1 ; 632L23-8 Blok wyłącznika ; 1
034 ; 695034-2 Kabel zasilający 1.0-2-4.0 ; 1
035 ; 682559-5 CORD GUARD 8 ; 1
036-1 ; 265B67-9 TAPPING SCREW 4X18 ; 1
038 ; 453364-5 Tylna pokrywa ; 1
040-1 ; 651418-4 Przełącznik ST115A-40 ; 1
041 ; 897060-9 Tabliczka znamionowa GA5040 ; 1
042 ; 233071-4 Sprężyna dociskowa 4 ; 1
043 ; 453847-5 Dźwignia przełącznika ; 1
044 ; 453368-7 Pokrętło do przełączania ; 1
046 ; 453369-5 PIN CAP ; 1
047 ; 234057-1 Sprężyna dociskowa 8 ; 1
048-1 ; 265B70-0 TAPPING SCREW 4X30 ; 4
049 ; 213032-0 O-ring 4 ; 1
050 ; 256535-1 Sztyft kołnierzowy ramienny 6 ; 1
051 ; 263002-9 Sztyft gumowy 4 ; 1
052 ; 210006-2 BALL BEARING 696ZZ ; 1
053 ; 961005-4 Pierścień ustalający (ZEWN.) S-9 ; 1
054 ; 253180-3 Podkładka 10 ; 1
055-2 ; 310683-1 Tuleja ; 1
056 ; 346556-2 Płytka typu C ; 1
057 ; 227592-6 Przekładnia zębata 38 ; 1
058 ; 313228-4 Sprzęgło ; 1
059 ; 210302-8 BALL BEARING 6903ZZ ; 1
060 ; 253744-3 Podkładka 12 ; 1
061 ; 263002-9 Sztyft gumowy 4 ; 1
062 ; 213641-5 O-ring 51 ; 1
063-1 ; 136012-8 BEARING BOX ASSEMBLY ; 1
064 ; 265490-6 Śruba imbusowa M4X16 ; 4
065 ; 211129-9 BALL BEARING 6201DDW ; 1
066 ; 267279-8 Podkładka 21 ; 1
067 ; 443124-3 Pierścień filcowy 17 ; 1
068 ; 285854-8 BEARING RETAINER 20-33 ; 1
070 ; 326130-2 Wrzeciono ; 1
072 ; 123145-8 Osłona tarczy (beznarzędziowa) kpl. 125AK ; 1
C10 ; 213009-5 O-ring 4 ; 1
C20 ; 265180-1 Wkręt z łbem stożkowym ściętym M5X16 ; 1
073 ; 224415-9 Kołnierz wewnętrzny 42 ; 1
074 ; 224554-5 LOCK NUT 14-45 ; 1
075 ; 135555-7 Sprzęgło kpl. ; 1
A01 ; 153489-2 Komplet uchwytu 36 ; 1
A02-1 ; 197610-3 Zestaw klucza do nakrętki zabezpieczającej 35 ; 1
A03-1 ; D-18465 GRINDING WHEEL 125X6 A24R ; 1
Lokalizacja 14
