* Makita pokrywa paska klinowego do kosiarki spalinowej do trawy PLM5102

nowa oryginalna

( Belt Cover / PETROL LAWN MOWER )

•
  Producent: Makita


•
  Kod producenta: 671522001


•
  Pozycja na schemacie: nr 012 - PM5101S3C

Zastosowanie - kosiarka spalinowa :

MAKITA :

• PLM5102


• PLM5113


• PLM5113N


• PLM5113N2

DOLMAR :

• PM5101S3


• PM5101S3C


• PM5101S3R

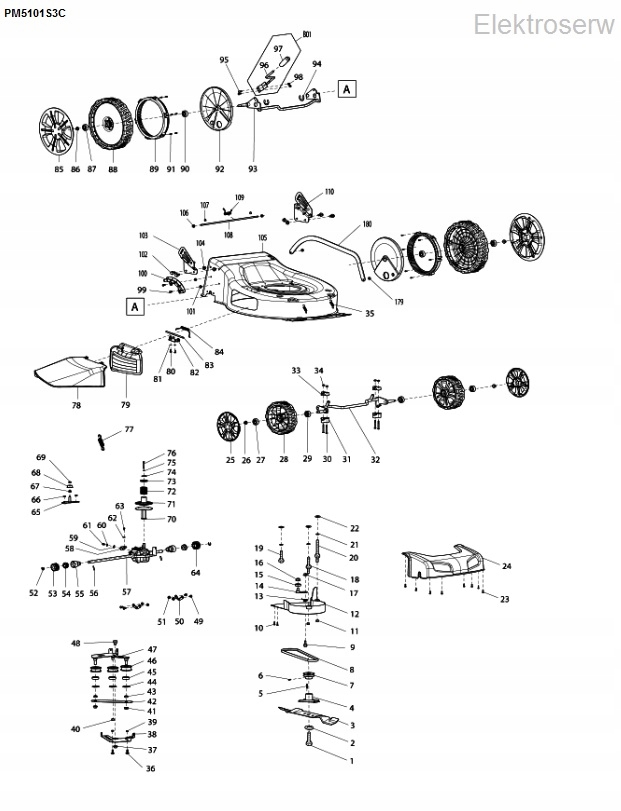

Lista części do PM5101S3C

pozycja artykułu, nr katalogowy, opis produktu, ilość:

001; 671006065  ŚRUBA DOCISKOWA NOŻA do PLM4611;  1

002; 671010730  PODKŁADKA do PLM4110;  1

003; DA00000973  BLADE 51;  1

004; 671015252  TRZYMAK NOŻA TNĄCEGO do PLM5102;  1

005; DA00000535  HIGHT ADJUST SUPPORT SPRING;  1

006; DA00000598  H.S.SET SCREW(FLAT POINT)M6X8;  1

007; 671004013  KOŁO PASOWE NAPĘDU NOŻA do PLM5102;  1

008; DA00000968  V BELT 10MMX6MM L=885MM;  1

009; 671006066  ŚRUBA do PLM5102;  1

010; DA00000873  TAPPING SCREW ST4.2X15;  2

011; 671005008  NAKRĘTKA M8 do ELM/PLM;  2

012; 671522001  POKRYWA PASKA KLINOWEGO do PLM5102;  1

013; 671011136  SPRĘŻYNA do PLM5102;  1

014; DA00000974  IDLER BRACKET;  1

015; 671004015  ŁOŻYSKO KULKOWE 6001RS do PLM5102;  1

016; DA00000537  HEX.FLANGE LOCK NUT M8;  1

017; DA00000543  HEX.FLANGE LOCK NUT M6;  1

018; DA00000617  SPECIAL HEX.BOLT M8X35/M8X17;  1

019; DA00000586  HEX. BOLT M8X35;  1

020; 671003024  ŚRUBA M8x60x17 do ELM/PLM;  1

021; DA00000832  SPRING WASHER 8;  3

022; 671007007  PODKŁADKA fi8mm do ELM/PLM/EM/PM;  3

023; DA00000911  TAPPING SCREW ST4.2X10;  8

024; 671513001  POKRYWA PRZEDNIA KORPUSU do PLM5102;  1

025; DA00000536  WHEEL COVER 7 INCH;  2

026; DA00000537  HEX.FLANGE LOCK NUT M8;  2

027; DA00000538  BALL BEARING 6201ZZ;  2

028; 671020160  KOŁO 8" do PLM4110;  2

029; DA00000538  BALL BEARING 6201ZZ;  2

030; 671002028  ŚRUBA M6x45 do ELM/PLM;  4

031; 671418001  MOCOWANIE OSI KÓŁ PRZEDNICH do PLM5102;  2

032; 671001573  OŚ PRZEDNIA do PLM5102;  1

033; 671445001  ŁOŻYSKOWANIE do ELM4110/4610/4611;  2

034; DA00000549  NYLON INSERT HEX.LOCK NUT M6;  4

035; 671011142  SPRĘŻYNA do PLM5102;  2

036; 671002019  ŚRUBA M6x12 do ELM/PLM;  2

037; DA00000537  HEX.FLANGE LOCK NUT M8;  1

038; DA00000971  BELT TENSIONER BASE;  1

039; DA00000549  NYLON INSERT HEX.LOCK NUT M6;  2

040; 671005008  NAKRĘTKA M8 do ELM/PLM;  1

041; DA00000537  HEX.FLANGE LOCK NUT M8;  2

042; 671001533  PŁYTKA DOCISKOWA do PLM4612;  1

043; DA00000563  HEXAGON NUT M8;  2

044; 671009021  PIERŚCIEŃ do PLM4612;  3

045; 671004015  ŁOŻYSKO KULKOWE 6001RS do PLM5102;  3

046; 671001056  KOŁO PASOWE NAPĘDU do PLM4612;  3

047; 671001455  UCHWYT ROLEK NAPĘDOWYCH do PLM4612/5102;  1

048; 671003042  ŚRUBA USTALAJĄCA do ELM/PLM;  1

049; 671002019  ŚRUBA M6x12 do ELM/PLM;  4

050; DA00000542  AXLE RETAINER;  2

051; DA00000543  HEX.FLANGE LOCK NUT M6;  4

052; DA00000604  STOP RING E-12;  2

053; DA00000607  SPUR GEAR 14 RIGHT;  1

054; 671004017  (zam.671004023 TI.DOLMAR 2012-33) ŁOŻYSKO do ELM46;  2

055; 671002024  (zam.671002035 TI.DOLMAR 2012-33) GNIAZDO ŁOŻYSKA;  2

056; DA00000597  COLUMN PIN 5X21.5;  2

057; 671501031  (zam.671502017 TI.DOLMAR 2012-32) PRZEKŁADNIA KPL.;  1

058; DA00000915  GEAR BOX MOUNT ANGLE;  1

059; 671007007  PODKŁADKA fi8mm do ELM/PLM/EM/PM;  1

060; DA00000832  SPRING WASHER 8;  1

061; DA00000562  HEX.FLANGE BOLT M8X16;  1

062; DA00000864  SPRING WASHER 6;  1

063; 671002019  ŚRUBA M6x12 do ELM/PLM;  1

064; DA00000605  SPUR GEAR 14 LEFT;  1

065; 671001717  PŁYTKA USTALAJĄCA PRZEKŁADNI;  1

066; 671005011  NAKRĘTKA M5 do ELM/PLM;  2

067; 671011156  SPRĘŻYNA;  1

068; 671002038  TULEJA WAŁKA;  1

069; DA00000543  HEX.FLANGE LOCK NUT M6;  1

070; 671001082  VARIABLE SPEED PULLEY LOWER;  1

071; 671010540  TARCZA GÓRNA KOŁA PASOWEGO do PLM4612;  1

072; 671011122  SPRĘŻYNA DOCISKOWA NAPĘDU do PLM5102;  1

073; 671001457  PŁYTKA DOCISKOWA do PLM4612;  1

074; 671009020  PIERŚCIEŃ 19mm do PLM5102;  1

075; 671080040  SPRING WASHER 5;  1

075-1; DA00000198  SPRING WASHER 5;  1

076; 671006123  ŚRUBA M5x55 do ELM/PLM;  1

077; 671011021  SPRĘŻYNA do PLM4612;  1

078; DA00000969  SIDE DISCHARGE OUTLET;  1

079; 671514001  POKRYWA WYLOTU BOCZNEGO do PLM5102;  1

080; 671201501  ŚRUBA do PLM5102;  2

081; 671080040  SPRING WASHER 5;  2

081-1; DA00000198  SPRING WASHER 5;  2

082; 671001571  PŁYTKA MOCUJĄCA do PLM5102;  1

083; 671001019  OŚKA do PLM5102;  1

084; 671111300  SPRĘŻYNA do PLM4617/18 PLM5600;  1

085; 671001322  KOŁPAK KOŁA do PLM5102;  2

086; DA00000537  HEX.FLANGE LOCK NUT M8;  2

087; DA00000538  BALL BEARING 6201ZZ;  2

088; 671002021  KOŁO TYLNE do PLM5102;  2

089; 671200010  KOŁO ZĘBATE NAPĘDU 11" do PLM5121;  2

090; DA00000538  BALL BEARING 6201ZZ;  2

091; DA00000603  TAPPING SCREW ST4X16;  12

092; 671251800  KOŁPAK WEWNĘTRZNY do PLM5600/5130;  2

093; 671001574  OŚ TYLNA do PLM5102;  1

094; DA00000612  STOP RING E-19;  2

095; 671002030  ŚRUBA DŹWIGNI USTAWIANIA WYSOKOŚCI KOSZENIA do PLM;  2

096; 671001570  (zam. 671001031) DŹWIGNIA USTAWIANIA WYSOKOŚCI KOS;  1

097; 671001031  DŹWIGNIA USTAWIANIA WYSOKOŚCI KOSZENIA do PLM5102;  1

097-1; DA00001058  HEIGHT ADJUSTMENT KNOB;  1

098; DA00000549  NYLON INSERT HEX.LOCK NUT M6;  2

099; 671002019  ŚRUBA M6x12 do ELM/PLM;  2

100; DA00000788  HEIGHT ADJUSTMENT PLATE;  1

101; DA00000543  HEX.FLANGE LOCK NUT M6;  2

102; DA00000562  HEX.FLANGE BOLT M8X16;  4

103; 671001356  WSPORNIK RĘKOJEŚCI PRAWY do PM-5100S3;  1

104; DA00000537  HEX.FLANGE LOCK NUT M8;  4

105; DA00000960  DECK(DOLMAR ORANGE);  1

106; DA00000543  HEX.FLANGE LOCK NUT M6;  2

107; 671009017  PIERŚCIEŃ do ELM/PLM;  2

108; 671001518  OŚ POKRYWY TYLNEJ do PLM5102;  1

109; 671011101  SPRĘŻYNA POKRYWY WYRZUTU TRAWY do ELM4110/4610/461;  1

110; 671001355  WSPORNIK RĘKOJEŚCI LEWY do PM-5100S3;  1

111; 671001353  PŁYTKA DOCISKOWA do ELM4610/4611;  1

112; 671468001  POKRYWA GÓRNA KOSZA NA TRAWĘ do PLM4610/11/12/5102;  1

113; DA00000967  GRASS CATCHER(DOLMAR LOGO);  1

114; 671001443  RAMA KOSZA NA TRAWĘ do PLM4610/11/12;  1

115; DA00000888  TAPPING SCREW ST5X12;  6

116; 671001436  PODKŁADKA do ELM/PLM;  2

116-1; DA00000025  WASHER 5;  2

117; 671001203  PŁYTKA DOCISKOWA do ELM4110/4610/4611;  2

117-1; DA00000335  RETAINER PLATE;  2

118; 671105502  TAPPING SCREW ST5X16;  2

118-1; DA00000326  TAPPING SCREW ST5X16;  2

119; 671521001  POKRYWA GÓRNA KOSZA NA TRAWĘ do PLM5102/5113;  1

120; 671454001  RĘKOJEŚĆ KOSZA do PLM4110/4610/4611/4612/5113;  1

121; DA00000563  HEXAGON NUT M8;  2

122; DA00000564  KNOB;  2

123; 671007007  PODKŁADKA fi8mm do ELM/PLM/EM/PM;  2

124; DA00000880  SADDLE HEAD BOLT M8X35;  2

125; 671611001  ZATRZASK LINKI BOWDENA do PM-46, PLM4617/18;  1

126; 671001606  LOWER HANDLE BAR;  1

127; DA00000563  HEXAGON NUT M8;  2

128; DA00000564  KNOB;  2

129; DA00000565  PLASTIC SADDLE WASHER 8;  2

130; DA00000569  SADDLE HEAD BOLT M8X58;  2

131; DA00000577  HEX.FLANGE BOLT M6X35;  1

132; DA00000579  STARTER GRIP HOOK;  1

133; DA00000574  FLAT WASHER 6;  1

134; DA00000864  SPRING WASHER 6;  1

135; DA00000575  HEX.CAP NUT M6;  1

136; 671611001  ZATRZASK LINKI BOWDENA do PM-46, PLM4617/18;  1

137; 671006082  HEX. FLANGE BOLT M6X50;  1

138; 671001150  RĘKOJEŚĆ STEROWANIA PRĘDKOŚCIĄ SILNIKA Z LINKĄ do;  1

139; DA00000574  FLAT WASHER 6;  1

140; DA00000864  SPRING WASHER 6; 1

141; DA00000575  HEX.CAP NUT M6;  1

142; 671800104  PRZELOTKA do PM-46 N, PLM4617;  1

143; DA00000543  HEX.FLANGE LOCK NUT M6;  2

144; DA00000573  OUTER WIRE STOPPER;  1

145; DA00000977  SELF DRIVE CONTROL WIRE ASSY;  1

146; 671001151  LINKA STEROWANIA SILNIKIEM (HANULEC) do PLM5102;  1

147; 671800104  PRZELOTKA do PM-46 N, PLM4617;  1

148; 671001191  DRIVE SPEED ADJUST WIRE ASSY;  1

149; 671010630  TAPPING SCREW ST4.2X25;  2

150; DA00000543  HEX.FLANGE LOCK NUT M6;  1

151; 671001513  TULEJKA fi9x32 do PLM4612;  1

152; 671470001  OBUDOWA PRZEŁĄCZNIKA LEWA do PLM4612/5102;  1

153; DA00000577  HEX.FLANGE BOLT M6X35;  1

154; 671001511  ŚRUBA M6x60 do ELM/PLM;  1

155; 671001514  PŁYTKA ŁĄCZĄCA do PLM5102;  1

156; 671002075  PODKŁADKA 12/4,5x1,0 do ELM4610/4611, PLM4611/4612;  1

157; 671006063  ŚRUBA IMBUSOWA M6x40 do ELM/PLM;  2

158; DA00000603  TAPPING SCREW ST4X16;  1

159; 671470002  OBUDOWA PRZEŁĄCZNIKA PRAWA do PLM4612/5102;  1

160; 671011123  SPRĘŻYNA REGUILACJI NAPĘDU do PLM4612;  1

161; DA00000870  DRIVE SPEED ADJUST GRIP LOWER;  1

162; DA00000972  DRIVE SPEED ADJUST LEVER;  1

163; DA00000869  DRIVE SPEED ADJUST GRIP UPPER;  1

164; DA00000873  TAPPING SCREW ST4.2X15;  1

165; DA00000963  UPPER HANDLE BAR;  1

166; 671001029  HANDLE SHEATH;  1

167; 671001524  MOCOWANIE DŹWIGNI do PLM5102;  2

168; DA00000961  ENGINE CLUTCH LEVER;  1

169; DA00000964  SELF DRIVE CONTROL LEVER;  1

170; 671144701  GUMOWY AMORTYZATOR SILNIKA do PLM5102;  1

171; DA00000537  HEX.FLANGE LOCK NUT M8;  3

172; 671010830  OUTER WIRE STOPPER;  1

173; 671003012  HEX. BOLT M5X14;  1

174; DA00000603  TAPPING SCREW ST4X16;  2

175; 671317001  PŁYTKA DOCISKOWA do ELM4610/4611;  1

176; 671011005  SPRĘŻYNA do ELM/PLM;  1

177; 671316004  PRZYCISK BLOKUJĄCY do ELM4610/4611;  1

178; 671509001  MULCZER do PLM5102;  1

179; DA00000549  NYLON INSERT HEX.LOCK NUT M6;  2

180; 671001575  RAMIĘ MECHANIZMU USTAWIANIA WYSOKOŚCI KOSZENIA do;  1

A01; 671001078  KLUCZ NASADOWY 21mm do PLM4612/5102;  1

A02; DA00000584  WRENCH HANDLE;  1
