Zawór termostatyczny do grzałki INTEGRA czarny mat prawy Pex

Parametry

•
  Typ zaworu: termostatyczny


•
  Typ instalacji: Instalacja alu-pex 16mm


•
  Orientacja: prawy


•
  Wariant zaworu: Kątowy


•
  Zestaw - rodzaj: Zawór + złączki


•
  Kolor: Czarny mat


•
  Producent: VARIO TERM


•
  LINIA: INTEGRA


•
  Typ głowicy: Gwint: M30x1,5

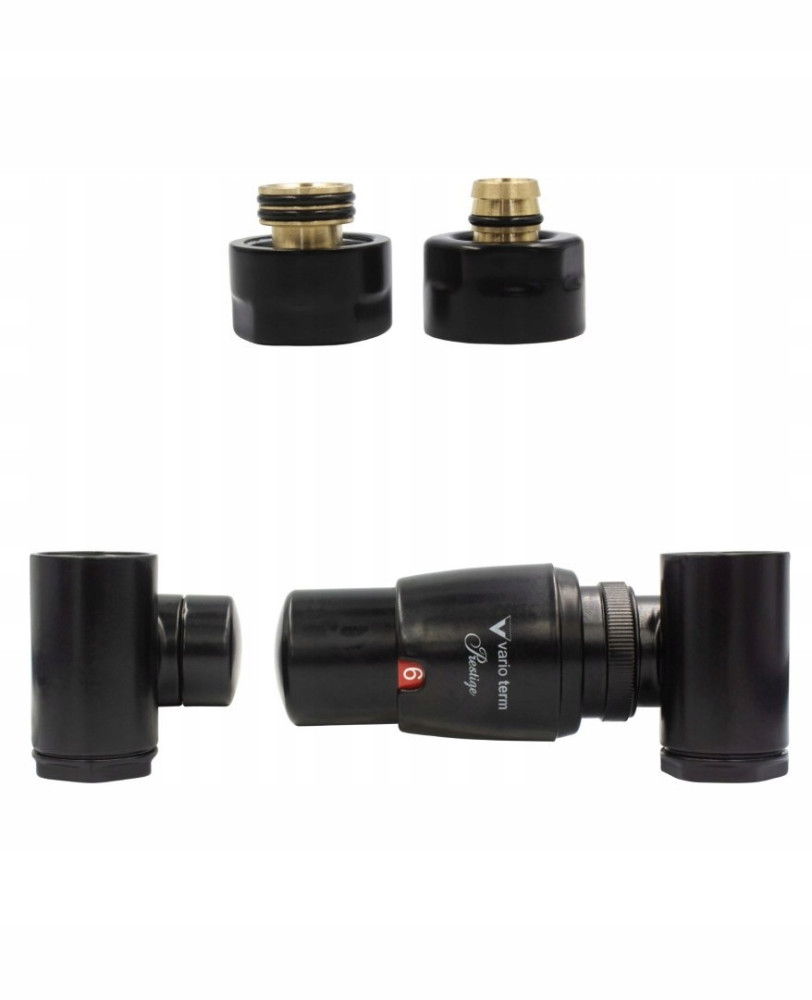

Zestaw Integra termostatyczny prawy.

W skład zestawu wchodzą:

• 1 zawór termostatyczny prawy z głowicą termostatyczną,


• 1 zawór odcinający lewy,


• 2 złączki Pex - do instalacji alu-pex 16mm

WARTO WIEDZIEĆ:

Zawór termostatyczny INTEGRA przeznaczony jest do montażu na grzejniku centralnego ogrzewania w systemie dwururowym.

Korpus zaworu zintegrowany jest z trójnikiem umożliwiając podłączenie grzałki elektrycznej bezpośrednio przez zawór do grzejnika - zalecany montaż grzałki na zaworze odcinającym.

Zawór odcinający montowany jest na grzejniku centralnego ogrzewania po stronie przewodu powrotnego.

Dane techniczne:

Temperatura pracy do 120°C

Ciśnienie nominalne 1MPa

Czynnik grzewczy woda

Max. różnica ciśnienia 0.06MPa

Ciśnienie próbne 1.5 MPa

Nastawa wstępna na zaworze odcinającym

Gwint montażowy głowicy M30x1,5

Przyłącze grzejnikowe G ½

Montaż grzałki elektrycznej na zaworze odcinającym

Dane techniczne głowicy:

Zakres 8°C – 30°C

Max. temp. otoczenia 50°C

Czas zamykania 16 min.

Wpływ różnicy ciśnień < 1 K

Histereza 0,3K

Wpływ temp. czynnika grzewczego 1,23

Niezawodny czujnik cieczowy

Pokrętło regulacyjne z oznakowaniem cyfrowym

Funkcja ochrony przed zamrożeniem instalacji (8°C na nastawie „*”)

Korpus z wysokojakościowego tworzywa sztucznego

Przyporządkowanie wartości temperaturowych do znaków na głowicy:

Poniżej zamieszczamy rysunki z wymiarami: zaworu termostatycznego i odcinającego Integra oraz wymiary głowicy.

DODATKOWE INFORMACJE DLA CIEBIE - MOŻLIWOŚCI!

KOLORYSTYKA

Produkty Vario Term dostępne są w 20 podstawowych kolorach, których próbniki - odzwierciedlające rzeczywisty kolor- znajdziesz poniżej

MOŻLIWOŚCI PODŁĄCZEŃ:

Zawory termostatyczne Integra możesz podłączyć do grzejnika gdy masz wejścia:

- dolne

a) gdy zasilanie jest z lewej strony - wybierz zawór termostatyczny Integra lewy z rozetami pojedynczymi

b) gdy zasilanie jest z prawej strony - wybierz zawór termostatyczny Integra prawy z rozetami pojedynczymi

- dolne środkowe

a) gdy zasilanie jest z lewej strony - wybierz zawór termostatyczny Integra prawy z rozetami zespolonymi owalną lub prostokątną (rozety pojedyncze nie zmieszczą się obok siebie w podłączeniu 50mm)

b) gdy zasilanie jest z prawej strony - wybierz zawór  termostatyczny Integra lewy z rozetami zespolonymi owalną lub prostokątną (rozety pojedyncze nie zmieszczą się obok siebie w podłączeniu 50mm)

- w podłączeniu dolnym - masz również możliwość podłączenia grzałki - zalecany jest montaż grzałki na zaworze odcinającym

MOŻLIWE INSTALACJE:

Zawór Integra możesz podłączyć zarówno do instalacji PEX 16mm - aby to zrobić musisz dobrać tylko właściwe złączki

Zawór Integra możesz podłączyć do instalacji CU 15mm - aby to zrobić musisz dobrać tylko właściwe złączki

Zawór Integra możesz podłączyć do instalacji 1/2 (GZ1/2)  - aby to zrobić musisz dobrać tylko właściwe złączki

Zawór Integra możesz podłączyć do instalacji 1/2 (GW1/2)  - aby to zrobić musisz dobrać tylko właściwe złączki
