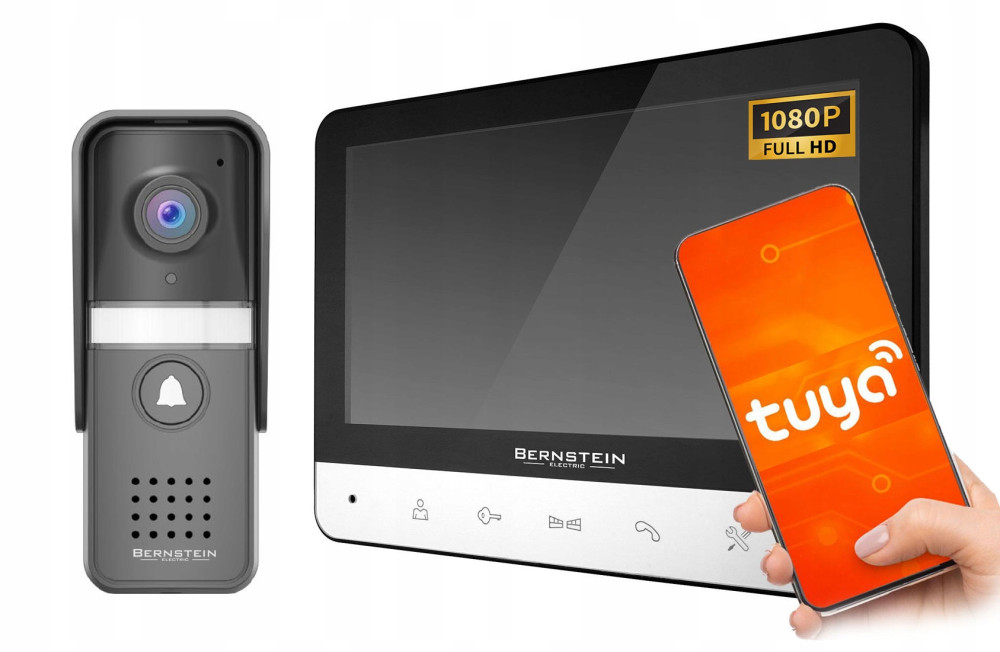

WIDEODOMOFON WiFi

"BERNSTEIN" VDS-72RU

• aplikacja mobilna z menu w j. polskim - Tuya


• monitor z WiFi z ekranem LCD 7'',


• otwieranie 2 wejść (furtka, brama),


• rozdzielczość kamery Full HD 1080 p.,


• szeroki kąt widzenia kamery w poziomie /pionie 110º /60º,


• pamięć obrazów (czytnik kart SD),


• detekcja ruchu.

OBSŁUGA Z CAŁEGO ŚWIATA

Darmowa aplikacja Tuya dostępna na platformy iOS i Android pozwala na:

• odbieranie połączeń przychodzących,


• podgląd obrazu otoczenia kamery zewnętrznej,


• zwalniania rygla i otwieranie bramy (zarówno po odebraniu połączenia jak i w trybie podglądu),


• ręczne zapisywanie zdjęć lub rejestrację filmów z rozmowy podglądu,


• wgląd w historię połączeń,


• wybór melodii dzwonka z pamięci telefonu.

WIDEOINSTRUKCJA

⭐ KONFIGURACJA Z APLIKACJĄ

Przejdź: https://www.youtube.com/watch?v=ZdUDSXB13hI

MONITOR "BERNSTEIN" VDS-70RU AHD

CHARAKTERYSTYKA

Monitor "Bernstein" VDS-70RU o przekątnej ekranu 7'', posiada wbudowany moduł WiFi umożliwiający obsługę urządzenia za pomocą aplikacji Tuya dostępnej na platformy Android i iOS.

Po naciśnięciu przycisku wywołania na kasecie zewnętrznej, następuje równoległe wywołanie monitora oraz smartfona wyposażonego w aplikację, dzięki której możliwe jest odbieranie połączeń, sterowanie ryglem elektromagnetycznym i automatem bramowym, manualne wykonywanie zdjęć oraz rejestrowanie filmów w trakcie trwania połączenia.

Monitor umożliwia dostosowanie głośności rozmowy, jasności oraz nasycenia obrazu. Używając przycisku znajdującego się nad pokrętłami, użytkownik może wybrać 1 z 16 dostępnych melodii gongu, a przesuwając przełącznik — zmienić jej głośność.

Dodatkowo urządzenie posiada slot kart SD, umożliwiający obsługę kart do 128GB, przeznaczonych na zapis zdjęć osób odwiedzających lub wykrytych po detekcji ruchu.

FUNKCJE PODŚWIETLANYCH PRZYCISKÓW

1. Przycisk podglądu


2. Przycisk otwierania furtki (zwalniania rygla)


3. Przycisk otwierania bramy


4. Przycisk odbierania, prowadzenia rozmowy


5. Ustawienia monitora

PAMIĘĆ OBRAZÓW

Monitor posiada slot kart SD, umożliwiający na instalację 128 GB karty pamięci, na której rejestrowane są obrazy osób odwiedzających (zapisując się automatycznie po naciśnięciu przycisku wywołania) lub obraz zarejestrowane po detekcji ruchu.

SPECYFIKACJA TECHNICZNA

• Napięcie zasilania: 12 V DC



• Parametry sygnału wideo: 1Vp-p 75 Ohm CCIR



• Minimalna ilość przewodów łączących: 4



• Ilość obsługiwanych wyjść: 2 - 1x: 12V DC 350mA, 1x: N.O. 1A/ DC 24V Max



• Czas aktywacji rygla/ bramy: 1-9s./ 1s.



• Pobór mocy - czuwanie / praca: 2W/ 9W



• Przekątna ekranu: 7”



• Typ ekranu: TFT-LCD



• Rozdzielczość ekranu: 1024 x 600 pikseli



• Ilość melodii gongu: 16



• Wbudowany moduł WiFi: Tak



• Interfejs komunikacji bezprzewodowej: IEEE 802.11 b/g/n



• Częstotliwość pracy: 2,4 GHz



• Maks. moc promieniowania: <5mW



• Współczynnik ochrony: IP20



• Slot kart (SD / micro SD): Tak (128 GB, Klasa 10)



• Temperaturowy zakres pracy: 0ºC ~ +40ºC



• Wymiary (W x SZ x G): 136 x 182 x 19 mm



• Waga netto: 310 g


STACJA BRAMOWA "BERNSTEIN" VDC-82RU FULL HD

CHARAKTERYSTYKA

Montowana natynkowo stacja bramowa VDC-82RU to urządzenie o nowoczesnej stylistyce posiadająca wizytownik.

Kaseta zewnętrzna wykonana jest ze stopu aluminium i tworzywa sztucznego, odpornego na opady atmosferyczne dodatkowo zabezpieczony daszkiem. Urządzenie posiada kamerę rejestrującą obraz w rozdzielczości Full HD 1080p. z obiektywem o polu widzenia 120º.

Dodatkowo kaseta  posiada podczerwone oświetlenie noce LED oraz czujnik zmierzchowy aktywujący automatycznie diody przy niedostatecznym oświetleniu.

BUDOWA STACJI BRAMOWEJ

1. Daszek ochronny


2. Mikrofon


3. Kamera


4. Czujnik zmierzchu


5. Oświetlenie nocne


6. Wizytownik


7. Przycisk wywołania


8. Głośnik


9. Zaciski połączeniowe

SPECYFIKACJA TECHNICZNA

• Napięcie zasilania: 12 V DC



• Parametry sygnału wideo: 1Vp-p 75 Ohm CCIR



• Ilość przewodów łączących: 4



• Ilość obsługiwanych lokali: 1



• Napięcie wyjściowe dla rygla elektromagnetycznego: 12 V DC



• Pobór mocy kasety zewnętrznej (czuwanie / praca): 0,2 W / 5 W



• Rozdzielczość obrazu: 2.0 Mpx (Full HD 1080 p.)



• Kąt widzenia kamery w poziomie /pionie: 110º /60º



• Typ przetwornika kamery: Kolor CMOS 1/4''



• Czas aktywacji rygla: Zależny od monitora



• Materiał obudowy: Stop aluminium



• Sposób montażu kasety zewn.: Natynkowy



• Oświetlenie nocne: 5 diod LED (światło podczerwone) z cz. zmierzchowym



• Współczynnik ochrony: IP44



• Temperaturowy zakres pracy kasety: -15ºC ~ +50ºC



• Wymiary kasety zewn. (W x SZ x G): 135 x 48 x 35 mm



• Waga netto kasety: 178 g


ZAWARTOŚĆ ZESTAWU

• 1x monitor VDS-70RU


• 1x kaseta zewnętrzna z daszkiem VDA-82RU


• 1x zasilacz sieciowy


• 1x zestaw akcesoriów montażowych do monitora


• 1x zestaw akcesoriów montażowych do kasety zewnętrznej


• instrukcja obsługi w j. polskim

SCHEMAT POŁĄCZENIOWY

LEGENDA

1. Stacja bramowa


2. Zasilanie DC 12V


3. Wyjście na elektrozaczep (rygiel elektromagnetyczny) DC 12V


4. Monitor


5. Slot karty SD


6. Wyjście na automat bramy wjazdowej

NAJCZĘŚCIEJ ZADAWANA PYTANIA

⭐ Czy aplikacja mobilna działa wyłącznie w sieci lokalnej, czy z każdego miejsca na świecie?

Monitor wideodomofonu posiada wbudowany moduł WiFi, który łączy się z routerem w sieci lokalnej. Natomiast aplikacja mobilna działa z dowolnego miejscu na ziemi, warunkiem jest dostęp telefonu do Internetu.

⭐ Jaki przewód muszę zastosować do połączenia monitora z panelem zewnętrznym?

Projektując instalację elektryczną należy uwzględnić odpowiedni przekrój przewodów:

• do 30m - zalecany przewód XzTKMXpw 4x2 x0,5mm2


• do 50m - zalecany przewód XzTKMXpw 4x2 x0,8mm2

⭐ Jaki przewód muszę zastosować do połączenia panelu zewnętrznego z ryglem (elektrozaczepem)?

Przewód łączący elektrozaczep z kasetą zewnętrzną powinien być min. 2x1mm2

⭐ Czy panel zewnętrzny może być narażone na deszcz i śnieg?

Tak, urządzenie posiada wysoki współczynnik woodoporności IP44, dzięki czemu może być narażone na czynniki atmosferyczne.

⭐ Czy mogę zastosować zasilacz na szynę DIN?

Tak, zalecany zasilacz powinien charakteryzować się napięciem DC 12V oraz mocą nie mniejsza niż 2,5A.

⭐ Czy elektrozaczep wymaga dodatkowego zasilania?

Nie, ponieważ dodatkowo zasilamy kasetę zewnętrzną (zasilanie rygla jest z kasety zewnętrznej).
