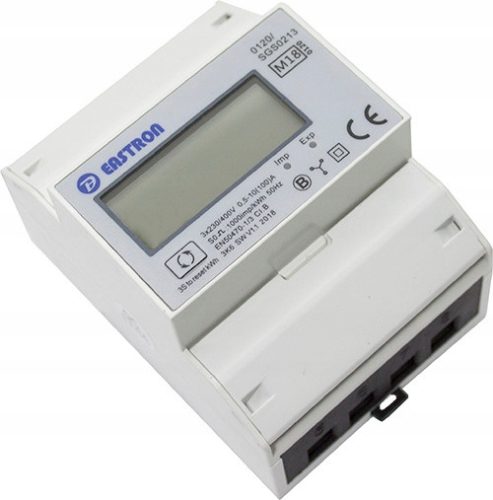

LICZNIK TRÓJFAZOWY ENERGII ELEKTRYCZNEJ Z FUNKCJĄ RESETU MID 100A

SDM72DR 4-POL

DANE TECHNICZNE:

•
  Dokładność: klasa 1


• Standard międzynarodowy dokładności pomiaru energii czynnej IEC 62053-21/EN EN50470-1/3


•
  Temperatura pracy: -20°C/+ 55°C


•
  Temperatura magazynowania: -40°C / + 70°C


•
  Temperatura referencyjna: +23°C +/- 2°C


•
  Wilgotność podczas pracy: ≤90%


•
  Wilgotność podczas magazynowania: ≤95%


•
  Czas uruchomienia: 10 sekund


•
  Ochrona przed wnikaniem wody i pyłu: IP51



•
  Środowisko mechaniczne: M1


•
  Stopień ochrony: II

Model SDM72 DR – mierzy i wskazuje pobór energii czynnej (kWh) oraz moc (W). Model wyposażony w opcje resetowania wskazania poboru energii czynnej.

Trójfazowy licznik energii elektrycznej SDM72 DR (MID) – parametry techniczne

•
  Napięcie znamionowe 230/400V AC (3~)


•
  Napięcie pracy 80%-120% Un


•
  Odporność na napięcie AC 4kV-1m


•
  Odporność na napięcie udarowe 6kV-1,2/50µS


•
  Prąd bazowy (ld) 10A


•
  Maksymalny prąd znamionowy 100A


•
  Prąd rozruchowy 0,4% lb


•
  Odporność na przeciążenia 30 Imax – 0,01s


•
  Częstotliwość pracy 50 Hz +/- 10%


•
  Pobór mocy ≤2W/10VA/Faza


•
  Wyświetlacz 1000imp/kWh

Licznik serii 72 wyposażony jest w całkowicie odseparowane od obwodu urządzenia wyjście impulsowe, generujące impulsy w zależności o ilości zużytej energii, umożliwiające podłączenie urządzenia zliczającego.

Licznik są zgodny z Unijną Dyrektywą 2004/22/WE, nazywaną dyrektywą MID – Measuring Instrument Directive (pol.: dyrektywa dotycząca urządzeń pomiarowych) z dnia 31 marca 2004 roku.

WYMIARY LICZNIKA:

Wysokość - 66mm

Długość - 100mm

Szerokość - 72mm

Montaż na standardową szynę montażową TH 35mm

Schemat podłączenia:

- Zacisk 1/5 - L1 IN/OUT

- Zacisk 2/6 - L2 IN/OUT

- Zacisk 3/7 - L3 IN/OUT

- Zacisk 4/8 - neutralny
