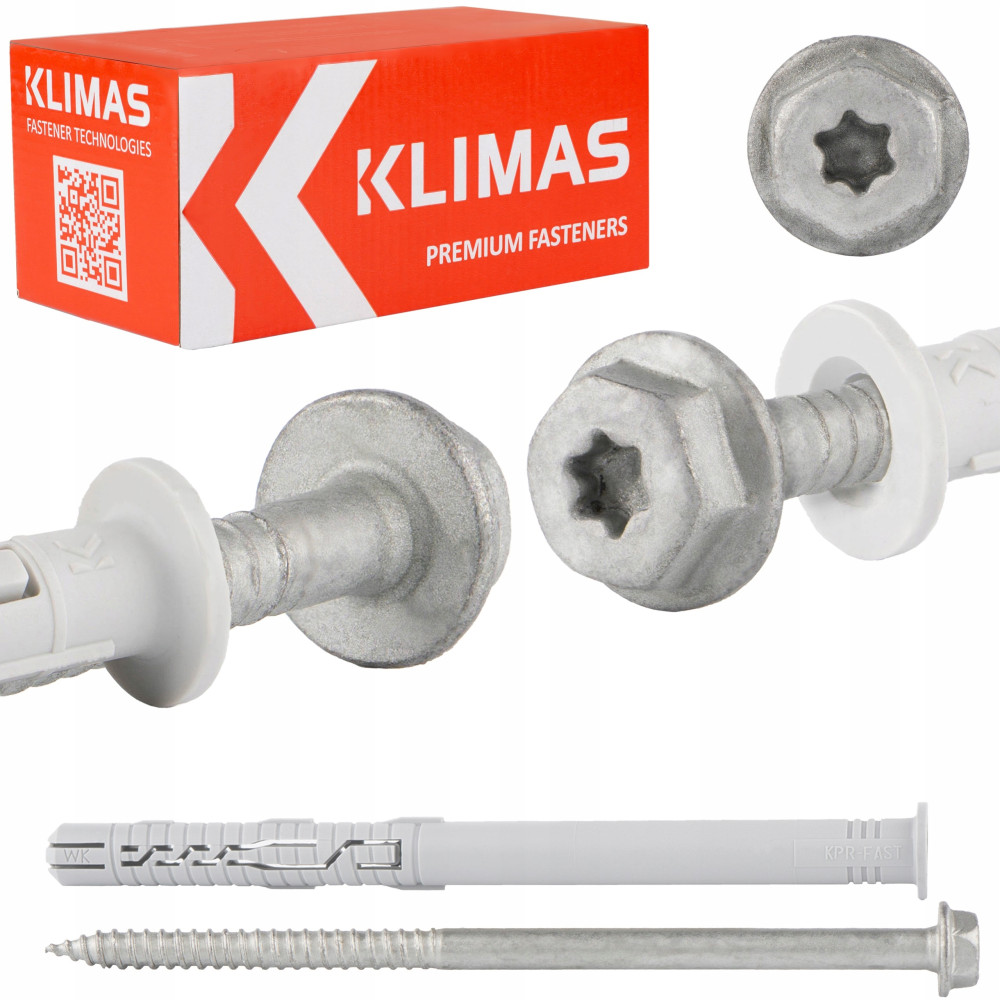

Kołki rozporowe ramowe z kołnierzem

12,0x360 mm 20 szt.

Składa się z koszulki wykonanej z poliamidu oraz wkręta wykonanego ze stali ocynkowanej z łbem sześciokątnym wraz ze zintegrowaną podkładką oraz gniazdem TX.

Kołki z łbem podkładowym najczęściej używane są do mocowania elementów metalowych oraz w miejscach, gdzie potrzebna jest większa powierzchnia docisku, a zlicowanie łba wkręta nie jest wymagane w przeciwieństwie do wkrętów z łbem stożkowym.

Najważniejsze parametry

• Model: KPR-FAST-12360K



• Rozmiar kołka: 12,0x360 mm



• Maksymalna długość użytkowa: 290 mm



• Opakowania: 20 szt.



• Gniazdo: SW-13 i TX-40


Łącznik rozporowy składa się z:

• koszulki - elementu tworzywowego


• łącznika - wkręta stalowego z łbem stożkowym i gniazdem torx 40

Oryginalny Produkt Renomowanej Firmy KLIMAS Wkręt-Met ®

Cechy i korzyści

1. Łeb Podkładowy z gniazdem TX-40/ SW-13

Gniazdo TX gwarantuje optymalne przeniesienie momentu obrotowego, natomiast zastosowanie łba sześciokątnego typu SW daje możliwość dokręcenia wkręta z odpowiednią siłą (np. za pomocą klucza dynamometrycznego).

2. Redukcja gwintu

Precyzyjne wprowadzenie wkręta. Zwiększona siła rozpierająca w drugiej strefie rozpierania.

3. Ochrona antykorozyjna - cynk płatkowy

Cynk płatkowy charakteryzuje się dwukrotnie wyższą odpornością na korozję od ocynku galwanicznego. Laboratorium Klimas Wkręt-met potwierdziło doskonałą jakość powłoki poprzez testy w komorze solnej (240godzin w komorze solnej dla cynku płatkowego w stosunku do 120 godzin dla ocynku galwanicznego).

4. Poliamidowa koszulka

Lepsze właściwości fizyko-chemiczne niż Polipropylen czy Polietylen.

5. Odporność ogniowa

Dla Montażu systemów fasad nośność łącznika ma wystarczającą wytrzymałość ogniową co najmniej 90 minut (R90). jeśli obliczeniowe obciążenie na jeden łącznik NR<0,8kN (bez trwałego obciążenia centrycznego)

Podłoża i przykładowe zastosowanie

A. Beton

B. Cegła ceramiczna pełna, silikatowa

C. Pustak Ceramiczny,

D. Bloczek silikatowy drążony,

E. Autoklawizowany beton AAC

1. Montaż fasad wentylowanych

2. Mocowanie klimatyzatorów

3. Zamocowania w technologii ciepłego montażu

4. Mocowanie elementów instalacji budowlanych

5. Mocowanie w technologii „ciepłego montażu"

6. Mocowanie elementów instalacji budowlanych

Kołek ramowy z wkrętem z łbem sześciokątnym wraz ze zintegrowaną podkładką oraz gniazdem TX zalecany do mocowania elementów metalowych.

Łącznik rozporowy składa się z:

• Elementu tworzywowego- koszuli


• Łącznika- wkręt stalowego

Wstępne zmontowanie łączników to :

• prostszy i szybszy montaż


• produkty gotowe do użycia bez konieczności składania


• brak pomyłek przy doborze koszulki do wkręta

Specyfikacja produktu

Kołek

• [Dk] Średnica kołka: Ø 12,0 mm



• [Lk] Długość kołka: 360 mm



• [Tfix] Max długość użytkowa: 290 mm



• [Heff] Głębokość zakotwienia: 70 mm



• Materiał kołek: poliamid (nylon)



• Ilość szt. w opakowaniu: 20


Wkręt

• [Dw] Średnica wkręta: Ø 8,0 mm



• [Lw] Długość wkręta: 365 mm



• Typ gniazda: SW-13 i TX-40



• Materiał wkręt: stal ocynkowana



• Ilość szt. w opakowaniu: 20


Certyfikat

Europejska Aprobata Techniczna ETA 12/0272

Oferowane przez nas wkręty charakteryzuje najwyższa jakość i można je bez obaw stosować w budownictwie. Dokładamy wszelkich starań, aby wyroby dostarczane naszym kontrahentom były bezpieczne i przystosowane do konkretnych zadań.

Film przedstawiający produkt

https://youtu.be/ygTRIj0Ocgw

(skopiuj link i wklej w okno przeglądarki)

Sposób montażu

• Przed wykonaniem montażu należy rozpoznać podłoże, w którym będzie wykonywany montaż łącznika oraz porównać obciążenia jakie łącznik będzie przenosił z nośnościami zawartymi w Karcie Technicznej Produktu lub w Europejskiej Ocenie Technicznej.


• Należy dobrać odpowiednią długość łącznika, tak aby strefa rozporowa znajdowała się w materiale konstrukcyjnym ściany (grubość elementu mocowanego odpowiada max. długości użytkowej łącznika).


• Głębokość otworu wiercenia powinien być co najmniej 10 mm dłuższy od głębokości zakotwienia łącznika - pozwoli to, na prawidłowe osadzenie koszulki w otworze oraz zniweluje problem ukręcania wkrętów.


• Użycie udaru nie jest wskazane podczas wiercenia w cegłach dziurawkach, pustakach ceramicznych i gazobetonie, który niszczy ścianki i nie daje pewności osadzenia łącznika.


• Średnica wierconych otworów powinna być zgodna ze średnicą zastosowanych kołków.


• Wiercony otwór należy wyczyścić chociażby poprzez dwukrotny ruch wiertłem, który odprowadzi zwierciny na zewnątrz, otwory wiercone pionowo w dół wymagają głębszego wiercenia lub wydmuchania zwiercin które się gromadziły.


• Do wywierconego otworu wprowadzany jest kołek, a wkręt jest wkręcany aż do momentu jego pełnego zagłębienia się w koszulce.


• Siłowe dociąganie wkręta może spowodować jego ukręcenie, co nie jest objęte gwarancją producenta.


• Montaż powinien być wykonywany przy temperaturze w zakresie -20 °C do +40 °C (dotyczy temperatury podłoża).

Wkręty KLIMAS - najczęstszy wybór profesjonalistów

*miarka nie jest częścią zestawu (służy jedynie do lepszej prezentacji wkrętów)
