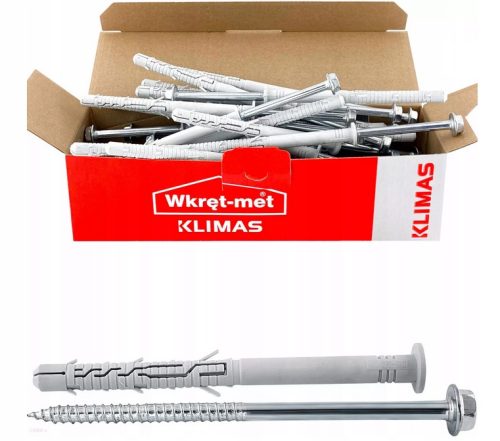

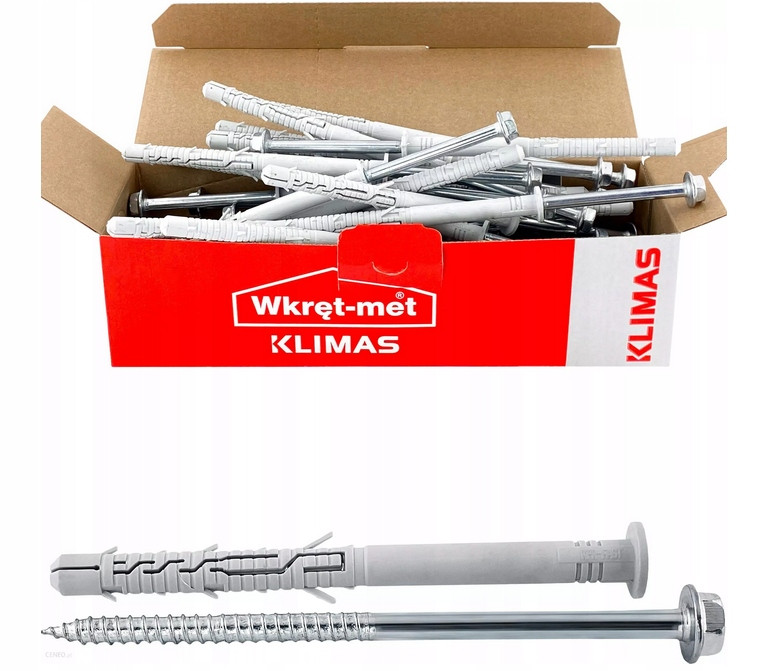

Kołki ramowe rozporowe z wkrętem z łbem sześciokątnym i gniazdem Torx KPR-FAST-K 12x260 mm (25szt.)

Kołki ramowe rozporowe

KPR-FAST

z wkrętem z łbem sześciokątnym

i gniazdem TORX

do montażu poprzez element mocowany do wszystkich klas podłoży

Rozmiar 12x260mm

Opakowania 25 szt.

Łącznik rozporowy składa się z:

• elementu tworzywowego- koszuli


• łącznika- wkręta stalowego.

Oryginalny Produkt Renomowanej Firmy Wkręt-Met ®

Specyfikacja Produktu

• Średnica kołka [Dk]: Ø 12,0mm



• Długość kołka [Lk]: 260mm



• Średnica wkręta [Dw]: Ø 8,0mm



• Długość wkręta [Lw]: 265mm



• Max długość użytkowa [Tfix]: 190mm



• Gniazdo: Klucz 13 i TORX 40



• Ilość szt. w opakowaniu: 25



• Materiał kołek: Poliamid (Nylon)



• Materiał wkręt: Stal Ocynkowana



• Rodzaj montażu: montaż przelotowy



• Podłoże: beton, cegła pełna, cegła ceramiczna perforowana, beton komórkowy


Cechy i Korzyści

•
  Łeb Podkładowy z gniazdem TX-40/ SW-13: GniazdoTX gwarnactuje optymalne przeniesienie momentu obrotowego, natomiast zastosowanie łba sześciokątnego typu SW-13 daje możliwość dokręcenia wkręta z daną siłą (np. z pomocą klucza dynamometrycznego),


•
  Powiększona średnica wkręta przy główce - zwiększona wytrzymałość na zginanie i ścinanie łącznika


•
  Redukcja średnicy wkręta w połowie długości: ułatwia i przyspiesza precyzyjne wprowadzenie wkręta i rozpór koszulki


•
  Zaokrąglony profil gwintu: zwiększa siłę rozparcia kołka, ponieważ gwint nie nacina koszulki,


•
  Odporność ogniowa: Dla Montażu systemów fasad nośność łącznika ma wystarczającą wytrzymałość ogniową co najmniej 90 minut (R90). jeśli obliczeniowe obciążenie na jeden łącznik NR<0,8kN (bez trwałego obciążenia centrycznego)


•
  Ocynkowany wkręt: odporność korozyjna


•
  Poliamidowa koszulka: lepsze właściwości fizyko-chemiczne niż Polipropylen czy Polietylen


•
  Specjalne wypustki tworzywowe: klinują koszulkę w otworze, zapobiegając jej obrotowi podczas montażu


•
  Rozparcie w 4 kierunkach: zwiększa powierzchnię docisku i nośność zakotwienia

Sposób montażu

Podczas montażu warto pamiętać o:

• Stosowane mogą być wyłącznie oryginalne kołki ramowe dostarczone przez producenta


• Przed wykonaniem montażu należy rozpoznać podłoże, w którym będzie wykonywany montaż kołka oraz porównać obciążenia jakie kołek będzie przenosił z nośnościami zawartymi w Karcie Charakterystyki lub w Europejskiej Ocenie Technicznej


• Należy dobrać odpowiednią długość kołka, tak aby strefa rozporowa znajdowała się w materiale konstrukcyjnym ściany (grubość elementu mocowanego odpowiada max. długości użytkowej kołka - tfix)


• Należy stosować właściwy sposób wiercenia w zależności od rodzaju podłoża (otwory w podłożu murowym z elementów perforowanych lub betonu komórkowego powinny być wiercone wiertarką bez udaru)


• Średnica wierconych otworów powinna być zgodna ze średnicą zastosowanych kołków


• Otwory w podłożach z materiałów pełnych powinny być głębsze o min. 10 mm od głębokości zakotwienia kołka


• Otwory w materiałach pełnych należy oczyścić ze zwiercin ruchem posuwisto-zwrotnym wiertłem na zmniejszonych obrotach


• Do wywierconego otworu wprowadzany jest kołek, a wkręt jest wkręcany aż do momentu jego pełnego zagłębienia się w koszulce


• Siłowe dociąganie wkręta może spowodować jego ukręcenie,


• Temperatura w czasie osadzania kołka powinna być wyższa niż 0°C (dotyczy to temperatury podłoża)

Parametry Wytrzymałościowe

• Europejska Aprobata Techniczna ETA 12/0272


Oferowane przez nas wkręty charakteryzuje najwyższa jakość i można je bez obaw stosować w budownictwie. Dokładamy wszelkich starań, aby wyroby dostarczane naszym kontrahentom były bezpieczne i przystosowane do konkretnych zadań.
