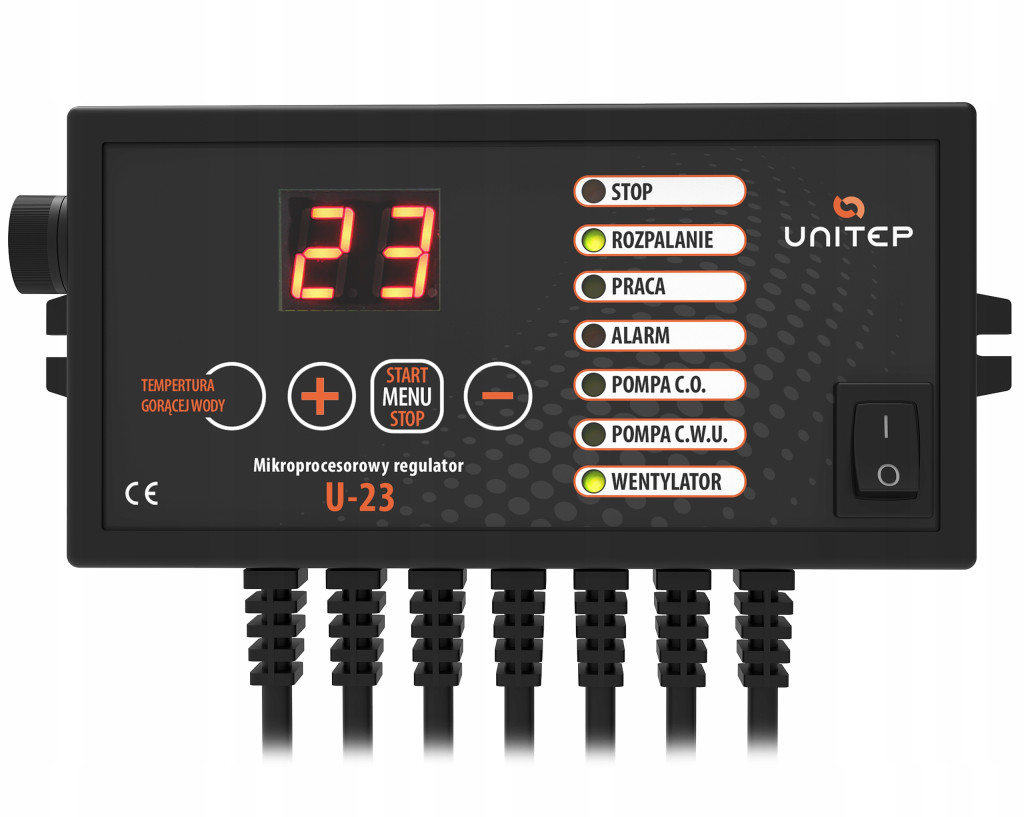

STEROWNIK U-23

Steruje wentylatorem, pompą C.O. i C.W.U. Idealny do kotłów tradycyjnych (nadmuchowych).

Cechy:

• wysoka jakość wyrobu gotowego,


• prosto od producenta,


• produkt polski,


• pobór mocy tylko 2 W,


• wymiary: 140x75x40 mm.

_______________________________

Regulator U-23 steruje pompą obiegową instalacji centralnego ogrzewania, pompą obiegową ciepłej wody użytkowej i wentylatorem nadmuchowym (z regulacją obrotów). Posiada funkcję przedmuchu – powyżej temperatury zadanej wentylator załączany jest co pewien czas -  sterownik sam dostosowuje czas przedmuchu, jak również między przedmuchami. Ustawienia pompy obiegowej instalacji centralnego ogrzewania są całkowicie niezależne od ustawień pompy ciepłej wody użytkowej. Gdy następuje wypalenie w kotle c.o. i temperatura nie wzrasta przez określony czas następuje wyłączenie wentylatora nadmuchowego.

Funckje i parametry MENU:

•
  PRZEDMUCH PRZERWA – wartość podana w minutach. Oznacza czas przerwy pomiędzy jednym przedmuchem a drugim. Dotyczy sytuacji gdy temperatura na kotle


• osiągnie temperaturę żądaną


•
  PRZEDMUCH PRACA – wartość podana w sekundach. Oznacza czas pracy wentylatora od jego załączenia do wyłączenia. Dotyczy sytuacji gdy temperatura na kotle osiągnie temperaturę żądaną.


•
  OBROTY DMUCHAWY – wartość „1” oznacza min. obroty „8” oznacza prace z max. prędkością. Sterownik zaprojektowany jest do współpracy z dmuchawą NWS 75 lub firm Ewmar lub M plus M. Biegi od 1 do 3 są biegami „rozruchowymi”. Nie ma natomiast gwarancji, iż inne dmuchawy nie będą sprawiać problemów- zwłaszcza na najniższych biegach. Nie należy używać biegów, z którymi dmuchawa nie chce działać poprawnie (nie startuje, zatrzymuje się po jakimś czasie). Stan ten może być spowodowany spadkiem napięć, zakłóceniami w instalacji elek. lub innym modelem dmuchawy. Grozi uszkodzeniem sterownika lub dmuchawy.


•
  ALARM TEMPERATURY – jeśli temperatura pieca przekroczy wartość parametru, to sterownik przejdzie w tryb alarmowania. Na wyświetlaczy zacznie migać Er6, dmuchawa zostanie wyłączona, zaś obydwie pompy załączone. Alarm można skasować naciśnięciem dowolnego klawisza. Aby skasować alarm najpierw temperatura musi spaść poniżej temperatury alarmu.


•
  HISTEREZA – ten parametr jest wspólny dla obydwu pomp i oznacza różnice temperatur, dla których ma nastąpić wł. i wył. pompy.


•
  POMPA C.O. – jeśli temp. pieca przekroczy zadaną wartość, zostanie uruchomiona pompa C.O. Wyłączenie nastąpi przy temp. niższej o histereze.


•
  POMPA C.W.U. – pod tą funkcją znajdują się w 2 opcje. tzn. funkcja pierwsza odpowiedzialna za załączenie pompy c.w.u., funkcja druga odpowiedzialna za wyłączenie pompy przy zadanej temperaturze

Specyfikacja:

• Zakres napięcia znamionowego: 230 V 50 Hz



• Rodzaj zasilania: prąd zmienny ~



• Prąd znamionowy WYJŚCIA dmuchawy 230 V/50 Hz:  1 Amper [A]



• Prąd znamionowy WYJŚCIA POMPY C.O. 230 V/50 Hz:  1 Amper [A]



• Pobór mocy regulatora: 2 W



• Zakres pomiaru temperatury: od 0°C do 99°C



• Zakres nastaw temperatury: od 35°C do 80°C



• Zadziałanie zabezpieczenia: 90°C



• Histereza: od 0°C do 5°C



• Znamionowe napięcie udarowe: 2500 V



• Stopień ochrony obudowy: IP20



• Stopień zanieczyszczenia wewnątrz regulatora: 2



• Stopień zanieczyszczenia na zewnątrz regulatora: 3 - T40 klasa ochronności II


Podłączone kable do sterownika:

• Czujnik C.W.U. (ciepła woda użytkowa)


• Pompa C.W.U. (luźno zakończony przewód 3-żyły)


• Pompa C.O. (luźno zakończony przewód 3-żyły)


• Termik


• Wentylator (tradycyjna wtyczka komputerowa)


• Sieć 230 V (tradycyjna wtyczka)
