⁉️CO WYRÓŻNIA MASZYNĘ ORCA⁉️

✔️MOCNE Serwonapędy 1,3kW

✔️WIELKA szybkość osi 70 m/min

✔️POJEMNY magazyn na 10 narzędzi

✔️SILNE elektrowrzeciono 9 kW z ceramicznymi łożyskami

✔️SKUTECZNA i automatyczna pompa smarowania centralnego

✔️ MOCNE podciśnienie w 6 automatycznych strefach stołu ze sterowaniem z pulpitu

✔️ MOŻLIWOŚĆ zamontowania 4 OSI oraz agregatu kątowego

✔️ ZWARTA i masywna konstrukcja

✔️ EUROPEJSKA produkcja

⚙️Wymiary pola roboczego : X2100mm * Y2800mm * Z300mm

⚙️Główne oprogramowanie/kontroler – Codesys (NIEMCY) - stosowany w maszynach HOMAG

⚙️Silnik osi X: 1,3 kW / Silnik osi Y: 1,0 kW / Silnik osi Z: 0,75 kW INVT

⚙️Elektrowrzeciono: 9 kW kW HERTZ 24000obr/min ISO30

⚙️Pompa próżniowa: VPS 250 m3/h / 6 stref automatycznych

⚙️Serwosilnik i sterowniki: INOVANCE (2 x 1,3kW + 1,0kW x 0,75 kW)

⚙️Szybka prędkość: 70 m / min

⚙️Całkowita moc: ~23 kW

⚙️Cisńienie powietrza: 8 Bar

⚙️Zmiana narzędzi: magazynek tylny na 10 narzędzi

⚙️Wymiary maszyny: 4000 mm * 2850 mm

⚙️Masa całkowita: 2700 kg

⚙️Program do projektowania : ALPHACAM 3D CAD/CAM (możliwośc zastosowania VECTRIC VCARVE)

◾️Standardowe wyposażenie:

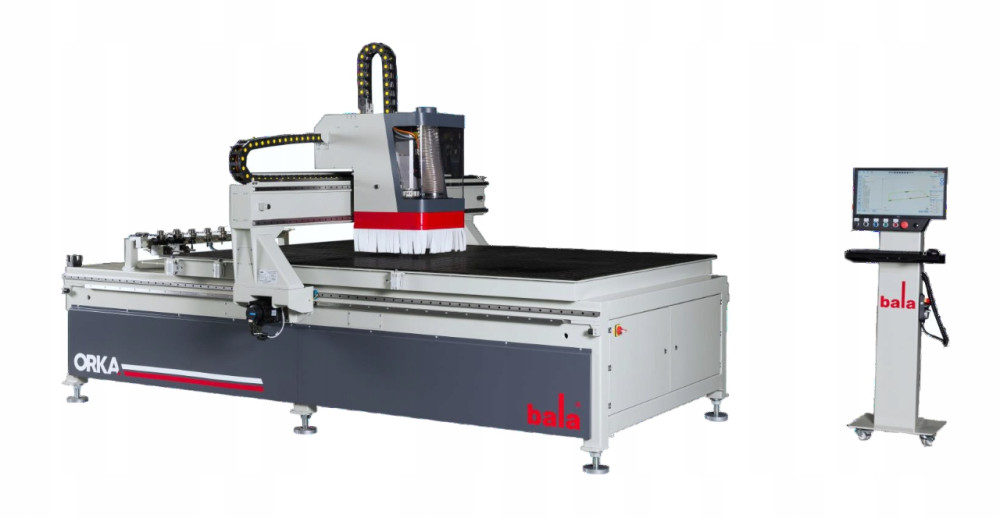

• CNC ORCA 2128


• Elektrowrzeciono HERZT  9,5 KW 24000 obr/min ISO30


• Serwonapędy INOVANCE


• Pompa próżniowa VPS 250 m3/h (1szt.)


• Sterowanie Codesys  (NIEMCY)


• Oprogramowanie ALPHACAM 3D CAD/CAM do projektowania


• CE


• DTR PL

◾️Elektrowrzeciono HERTZ

• Model HERTZ HERA 519


• Maksymalna moc S1/S6 7,5/9 kW


• Moc nominalna 12000 obr./min


• Maksymalna prędkość obrotowa 24000 obr./min


• Napięcie/częstotliwość 380 V/50-60 Hz


• Typ elektrowrzeciona synchroniczny 4-biegunowy


• Waga 23 kg bez silnika


• Stożek narzędziowy ISO 30


• Typ zmieniacza narzędzi Automatyczny


• Łożyska Ceramiczne – smarowanie smarem, zapewniającym długą żywotność


• Elektrowentylator chłodzący


• Czujniki S1 (uchwyt narzędzia) S2 (otwarta tuleja zaciskowa) S3 (obrót wrzeciona)


• Cylinder zwalniający pneumatyczny podwójnego działania

◾️Pompa próżniowa VPS

• Przepływ objętościowy 50 Hz 250 m³/h


• Próżnia absolutna 50 Hz 200 mbar


• Moc 50 Hz 7,5 kW


• Poziom hałasu 50 Hz 79,0 dB (A)


• Przepływ objętościowy 60 Hz 286 m³/h


• Próżnia absolutna 60 Hz 200 mbar


• Moc 60 Hz 9,0 kW


• Poziom hałasu 60 Hz 79,0 dB(A)


• Waga 260,0 kg z silnikiem

◾️Serwonapędy INOVACE

• Gama produktów: SV660N


• Typ produktu: Serwonapęd ruchu


• Faza Trzecia faza


• Znamionowe napięcie zasilania [UE] 380...440 V -10 %, +10 %


• V -10%, +10%


• Zintegrowany filtr EMC


• Limity napięcia zasilania [UE] 323...528 V


• Częstotliwość zasilania 50/60 Hz


• Prędkość osi X 70 m/min


• Prędkość osi Y 70 m/min


• Prędkość osi Z 20 m/min

◾️10 pozycyjny magazyn narzędzi

• Automatyczny liniowy zmieniacz narzędzi poprawia wydajność produkcyjną i zdolność przenoszenia narzędzi routera CNC Orka poprzez  bardzo szybką wymianę narzędzi bez pomocy operatora. Dzięki temu jednostka redukuje przestoje w danym projekcie.


• Dla każdego zacisku liniowego zmieniacza narzędzi znajdują się czujniki zapobiegające kolizjom.


• ILOŚĆ 10 szt.

◾️6 stref podciśnienia automatycznych

• Stół roboczy maszyny podzielony jest na 6 asymetrycznych stref podciśnienia. Liczne strefy podciśnienia zapewniają mocniejszy chwyt podczas    cięcia.


• Strefy próżniowe można skonfigurować jako automatycznie kontrolowane przez oprogramowanie i aktywowane oddzielnie i automatycznie w zależności od rozmiaru panelu na stole roboczym.

◾️Automatyczne piny pozycjonujące

• Automatyczne wysuwane kołki ustalające materiał są również sterowane ręcznie za pośrednictwem interfejsu oprogramowania maszyny. Każdy wyskakujący kołek ma czujniki zapobiegające kolizjom.

◾️Oprogramowanie ALPHACAM lub inne

• Oprogramowanie Alphacam 3D CAD/CAM


  Alphacam to osobny program, który nie jest instalowany na istniejącym sterowniku CNC. Z Alphacama można korzystać instalując go na komputerze podłączonym do Orki lub na oddzielnym komputerze.




  Symulacja cięcia jest dostępna w Alphacam oraz w interfejsie oprogramowania Orka.





• Maszyna jest wyposażona w interfejs opracowany przez Bala, a kontroler maszyny jest obsługiwany przez Codesys, który jest stosowany w maszynach HOMAG.


• Możliwość współpracy z każdym oprogramowaniem zewnętrznym!


• Firma BALA zapewnia postprocesor do każdego oprogramowania zewnętrznego!

◾️◾️◾️◾️OPCJE DODATKOWE ZA DOPŁATĄ (na zapytanie)◾️◾️◾️◾️

◾️Wiertarka pionowa HITECO (9 wrzecion)

• Model TF.A.9V.0H.0B.A


• Liczba wrzecion pionowych 9


• Stożek narzędziowy 10 H7 mm


• Rozstaw narzędzi 32 mm


• Maksymalna długość narzędzia 70 mm


• Skok wrzecion pionowych 60 mm (opcja 75 mm)


• Moc silnika 1,5 kW


• Maksymalny obrót pionowy 8000 obr./min


• Waga 25 kg

◾️Elektrowrzeciono HITECO 9,5 kW

• Model QE-1F 8,5/12 24 63F


• Moc maksymalna S1/S6 8,5/11 kW


• Moc nominalna 12000 obr./min


• Maksymalna prędkość obrotowa 24000 obr./min


• Maks. moment obrotowy S1/S6 13,5/16,7 Nm


• Prąd S1/S6 22/23 A


• Napięcie/częstotliwość 380 V/50-60 Hz


• Typ elektrowrzeciona Synchroniczny 4-biegunowy


• Waga 24 kg

◾️Rolki dociskowe do pakietów

• Dynamiczne i zmieniające położenie rolki dociskowe do cięcia małych części, a także cięcia wielu paru płyt jednocześnie.
