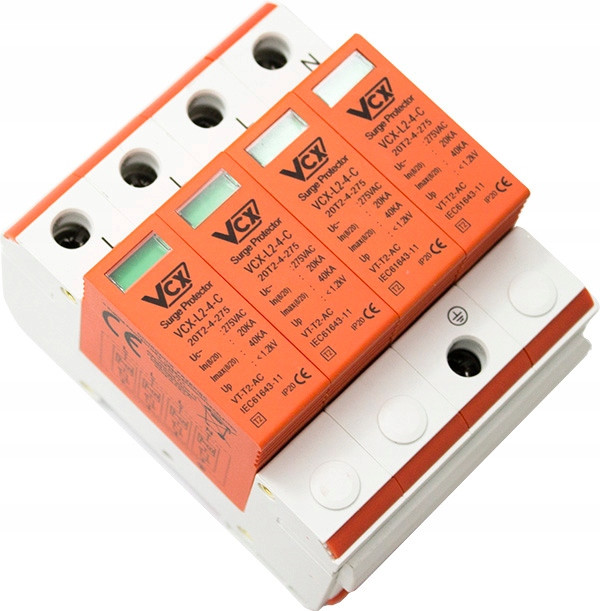

OGRANICZNIK PRZEPIĘĆ KLASY T2 (C) 4P

VCX

(TRÓJFAZOWY)

VCX4C

DANE TECHNICZNE:

Model - 20C-4-275

Klasa ochrony - C (T2)

Spełnianie wymogów - klasa II

Wykonanie - warystorowe

Bieguny - 4P

Wymagane zabezpieczenie - 32A

Przyłącza max - 35mm2

Maksymalne napięcie pracy - Uc 320 V AC

Prąd próbny (8/20) In - 20kA

Prąd max. (8/20) Imax - 50kA

Prąd impulsowy - Iimp (10/350) 7kA

Napięciowy poziom ochrony - 1,5 kV

Montaż - szyna 35mm

Temperatura składowania - -30/+70°C

Temperatura otoczenia pracy - -30/+50°C

Klasa szczelności - IP 20

✅SERCEM OCHRONNIKA JEST ELEMENT WARYSTOROWY,O REZYSTENCJI ZALEŻNEJ GŁÓWNIE OD NAPIĘCIA NA JEGO ZACISKACH

Ochronniki przepięć klasy C

• dedykowane są do ochrony instalacji zasilających nN przed skutkami przepięć indukowanych i łączeniowych. Mogą być instalowane do sieci typu: TN, TNC, TNCS, TNS, TT


• montowane powinny być jako drugi stopień ochrony w tablicach piętrowych, podrozdzielniach. Ochronniki zamontowane powinny być  w miejscach wprowadzeń instalacji elektrycznej do budynku.


• w budynkach bez instalacji odgromowej i z przyłączem linii kablowej, ograniczniki tego typu stanowią wystarczającą ochronę, bez potrzeby instalowania ograniczników klasy B.


• wyposażone są w wizualny wskaźnik działania (zielony – ochrona, czerwony – brak ochrony)

OGRANICZNIK POSIADA WYMAGANE CERTYFIKATY

POSIADAMY WYMIENNE WKŁADKI DO OGRANICZNIKA

Modułowe ochronniki przepięć VCX-L2-C klasy T2 dedykowane są do ochrony instalacji zasilających nN przed skutkami przepięć indukowanych i łączeniowych. Montowane powinny być jako drugi stopień ochrony w tablicach piętrowych, podrozdzielniach. Ochronniki zamontowane powinny być  w miejscach wprowadzeń instalacji elektrycznej do budynku. W budynkach bez instalacji odgromowej i z przyłączem linii kablowej, ograniczniki tego typu stanowią wystarczającą ochronę, bez potrzeby instalowania ograniczników klasy T1.wyposażone są w wizualny wskaźnik działania (zielony – ochrona, czerwony – brak ochrony).

Posiada zintegrowane zabezpieczenie termiczne - nie wymaga dodatkowego dobezpieczenia termicznego (choć jest ono zawsze zalecane).
