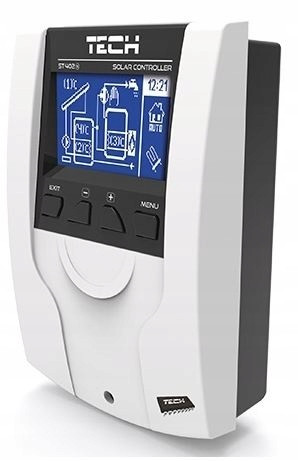

STEROWNIK SOLARNY TECH ST-402N PWM DO KOLEKTORÓW SŁONECZNYCH

Termoregulator typu ST-402N przeznaczony jest do obsługi instalacji kolektorów słonecznych dla różnych konfiguracji układu. Urządzenie to steruje pracą pomp kolektorowych (lub pompy i zaworu) na podstawie pomiaru temperatur baterii solarnych oraz temperatury zbiornika akumulacyjnego (dwóch zbiorników). Opcjonalnie jest możliwość podłączenia dodatkowego urządzenia: pompy cyrkulacyjnej, grzałki elektrycznej lub podania sygnału do kotła C.O. w celu jego rozpalenia. Sterowanie pompą cyrkulacyjną oraz podawanie sygnału rozpalania do kotła C.O. jest możliwe bezpośrednio ze sterownika, natomiast w przypadku sterowania grzałką niezbędny jest dodatkowy przekaźnik sygnału. Sterownik przystosowany jest do obsługi pompy PWM – umożliwia to regulacje obrotami pompy.

Wyposażenie sterownika:

• Duży przejrzysty wyświetlacz LCD


• Czujnik temperatury kolektora


• Czujnik temperatury zasobnika ciepła


• Obudowa wykonana z wysokiej jakości materiałów

Funkcje realizowane przez sterownik:

• Sterowanie pracą pomp (lub pompy i zaworu)


• Sterowanie pracą pompy sygnałem PWM


• Nadzór i obsługa pracy systemu solarnego dla dziewięciu konfiguracji układu


• Zabezpieczenie przed przegrzaniem i zamarzaniem kolektora


• Możliwość podłączenia dodatkowego urządzenia: pompy cyrkulacyjnej, grzałki elektrycznej lub podania sygnału do kotła CO w celu jego rozpalenia

Parametry produktu:

• Napięcie zasilania: 230V/50Hz +/- 10%


• Maksymalny pobór mocy: maks. 4W


• Temperatura otoczenia: 5÷50°C


• Max. obciążenie na każdym wyjściu: 1A


• Dokładność pomiaru: 1°C


• Wytrzymałość temp. czujników: -30÷180°C


• Wkładka bezpiecznikowa: 3,15A


• Zakres regulacji temperatury: 8÷90°C

Opis panelu sterującego przykładowego układu:

Obsługa regulatora odbywa się za pomocą przycisków. Wejście do menu i zatwierdzanie ustawień następuje się przez naciśnięcie przycisku menu. Używając przycisków plus i minus użytkownik przemieszcza się w funkcjach menu. W celu akceptacji wybranej pozycji menu należy nacisnąć przycisk menu. Chcąc przejść do ekranu głównego (lub menu wyższego poziomu) należy użyć przycisku wyjście. W podobny sposób dokonuje się zmiany wszelkich ustawień.
