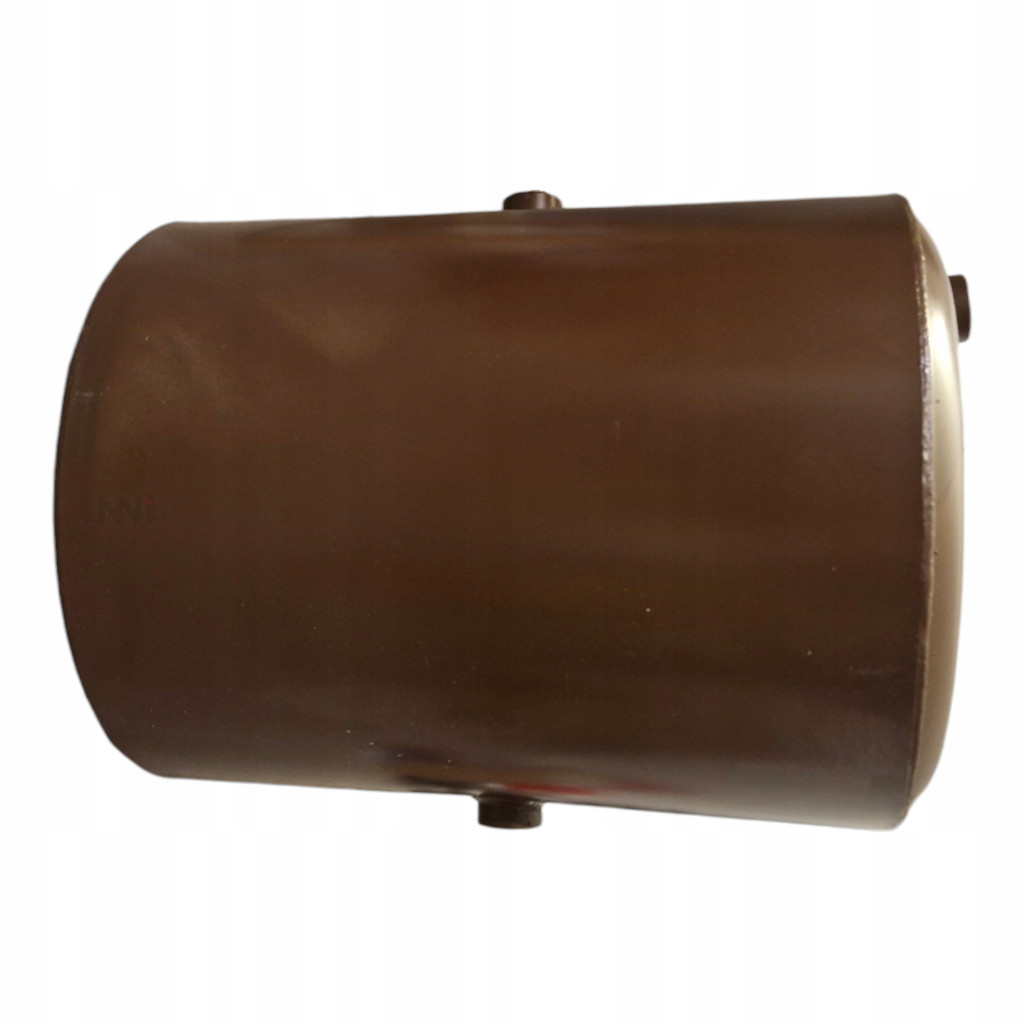

NACZYNIE WYRÓWNAWCZE 20 L ZBIORNIK WYRÓWNAWCZY PRZELEWOWY OTWARTY UKŁAD

Naczynie wyrównawcze do centralnego ogrzewania

➡️ DANE TECHNICZNE:

Gwint przyłączeniowy:

• Odpowietrzenie: 3/4" GW


• Przewał: 3/4" GW


• Zasilenie: 3/4" GW

Temperatura pracy: do 100 °C

Materiał: stal

Pojemność zbiornika: 20 litrów

Sposób montażu: wiszący, ścienny

➡️ Zastosowanie:

Zbiornik wyrównawczy przelewowy to zbiornik umieszczony nad kotłem lub w innym strategicznym punkcie instalacji centralnego ogrzewania. Jest połączony z systemem rur i odpływa nadmiar wody, który powstaje w wyniku rozszerzalności termicznej cieczy grzewczej (najczęściej wody) w instalacji. W odróżnieniu od naczynia przeponowego, zbiornik ten ma otwarty system przelewowy, który odprowadza nadmiar wody do kanalizacji. Zbiornik wyrównawczy przelewowy to element systemu centralnego ogrzewania, który pełni podobną funkcję co naczynie przeponowe, ale różni się w niektórych aspektach.

Głównym zadaniem zbiornika wyrównawczego przelewowego jest kompensacja zmian objętości wody w systemie centralnego ogrzewania, zwłaszcza w wyniku zmian temperatury. Kiedy woda w instalacji centralnego ogrzewania się rozszerza, nadmiar wody jest odprowadzany przez system przelewowy do zbiornika wyrównawczego, a następnie do kanalizacji. Dzięki temu zbiornik ten pomaga utrzymać stabilne ciśnienie w instalacji.

Zalety:

✅Kontrolowane odprowadzanie nadmiaru wody:

• Zbiornik wyrównawczy przelewowy umożliwia kontrolowane odprowadzanie nadmiaru wody, co jest szczególnie istotne w układach otwartych. Dzięki temu zapobiega się nadmiernemu wzrostowi ciśnienia w instalacji, co może prowadzić do uszkodzeń lub utraty wydajności.

✅Zabezpieczenie antykorozyjne:

• Zbiornik od zewnątrz jest zabezpieczony.

✅Ochrona przed przegrzaniem:

• System przelewu w zbiorniku wyrównawczym pełni rolę ochrony przed przegrzaniem w instalacji centralnego ogrzewania. Jeśli temperatura wody osiągnie poziom zagrażający bezpieczeństwu systemu, nadmiar jest odprowadzany, zapobiegając przegrzaniu.

✅Działa bezpośrednio z atmosferą:

• Zbiornik wyrównawczy przelewowy jest dostosowany do układów otwartych, gdzie ma bezpośredni kontakt z atmosferą. Dzięki temu można skutecznie kompensować zmiany objętości wody, a nadmiar jest usuwany do otoczenia.

✅Brak konieczności zamkniętego układu:

• W przeciwieństwie do układów zamkniętych, gdzie naczynie wyrównawcze musi być szczelne, zbiornik wyrównawczy przelewowy eliminuje potrzebę utrzymania całkowicie zamkniętego systemu, co może ułatwić niektóre aspekty instalacji.

✅Bezpieczeństwo i łatwość obsługi:

• Zbiornik wyrównawczy przelewowy jest stosunkowo prosty w konstrukcji i łatwy w obsłudze.

✅Dopasowanie do warunków atmosferycznych:

• Zbiornik przelewowy jest bardziej elastyczny w dostosowywaniu się do zmieniających się warunków atmosferycznych, a jego otwarty system umożliwia skuteczne radzenie sobie z różnicami temperatur i ciśnień.

Wymiary:

A - około 320 mm

∅ - około 300 mm

G - 3/4"

Pojemność - 20 L

Waga: około 5,5 kg

➡️ Dobór zbiornika:

Przyjmuje się, że woda w instalacji może ulegać maksymalnemu wzrostowi objętości wynoszącemu do 4,3%. Z tego powodu zaleca się, aby pojemność naczynia wyrównawczego odpowiadała tej właśnie wielkości. Jednakże, ważne jest uwzględnienie faktu, że zawartość zbiornika jest wartością nominalną. Do wartości czynnej (użytkowej naczynia) warto dodać dodatkowo 25% objętości.

Obliczenie orientacyjnej ilości wody w instalacji:

Grzejnik aluminiowy:

• Aluminiowe grzejniki są lekkie, a jednocześnie mają dużą powierzchnię, co pozwala na efektywne oddawanie ciepła. Przeciętnie, jeden żeberko aluminiowego grzejnika może pomieścić około 0,25 litra wody.

Grzejnik żeliwny:

• Grzejniki żeliwne są cięższe i bardziej masywne. Jedno żeberko grzejnika żeliwnego może pomieścić około 1- 1,5 litra wody, w zależności od modelu.

Grzejnik panelowy 22x600x1000:

• W przypadku grzejnika panelowego o wymiarach 22 600x1000 mm, objętość wody będzie zależała od konkretnego modelu i konstrukcji. Przybliżona objętość dla tego typu grzejnika to około 6,5 litra na każdy metr długości.

Rura ogrzewania podłogowego 16mm:

• Dla rury ogrzewania podłogowego o średnicy 16 mm około 0,11 l/mb

Kocioł stałopalny: Najczęściej na tabliczce znamionowej kotła, jest tu duża rozbieżność

• Stary kocioł 15KW może pomieścić 100 L


• Stary kocioł 20KW może pomieścić 150 L


• Stary kocioł 25KW może pomieścić 200 L


• Nowoczesny kocioł 15KW może pomieścić 80 L


• Nowoczesny kocioł 20KW może pomieścić 120 L


• Nowoczesny kocioł 25KW może pomieścić 160 L

Orurowanie:

• Stara instalacja z rur stalowych spawanych: Średnia wielkość rur stalowych w instalacjach grawitacyjnych to rozmiar 5/4". Pojemność takiej rury to około 1,2 L/mb


• Instalacja z miedzi: Średnia wielkość rur miedzianych w założeniu 22mm. Pojemność wodna takiej rury to 0,3L/mb

Przykładowe obliczenie:

Dom jednorodzinny, stary kocioł 20KW, 10 grzejników żeliwnych każdy średnio po 14 żeberek ilość rur w instalacji to 100 mb rur stalowych150L + 10 x 14*(1) + 100x1,2 = 150L + 140L + 120L = 410L. Pojemność wodna takiej instalacji wynosi 410L

(410*1,043)-410 + 25%=((410*1,043)-410)*1,25= 22,03 = 25L

Warto zawsze wybierać naczynie nieco większe niż teoretycznie wymagane, tym bardziej dla powyższych obliczeń które są orientacyjne i mogą różnić się w przypadku poszczególnych modeli urządzeń. Zamontowanie większego naczynia nie zaszkodzi, zlikwiduje natomiast ryzyko pomyłki w obliczeniach. Taki zakup gwarantuje rezerwę objętościową, szczególnie w przypadku napełnienia układu zimną wodą. Pamiętaj, że naczynie wzbiorcze musi być dostosowane do pojemności instalacji, zarówno w przypadku naczyń przeponowych, jak i otwartych. Dla powyższego przykładu właściwy będzie zbiornik zarówno 25l jak i 40l.
