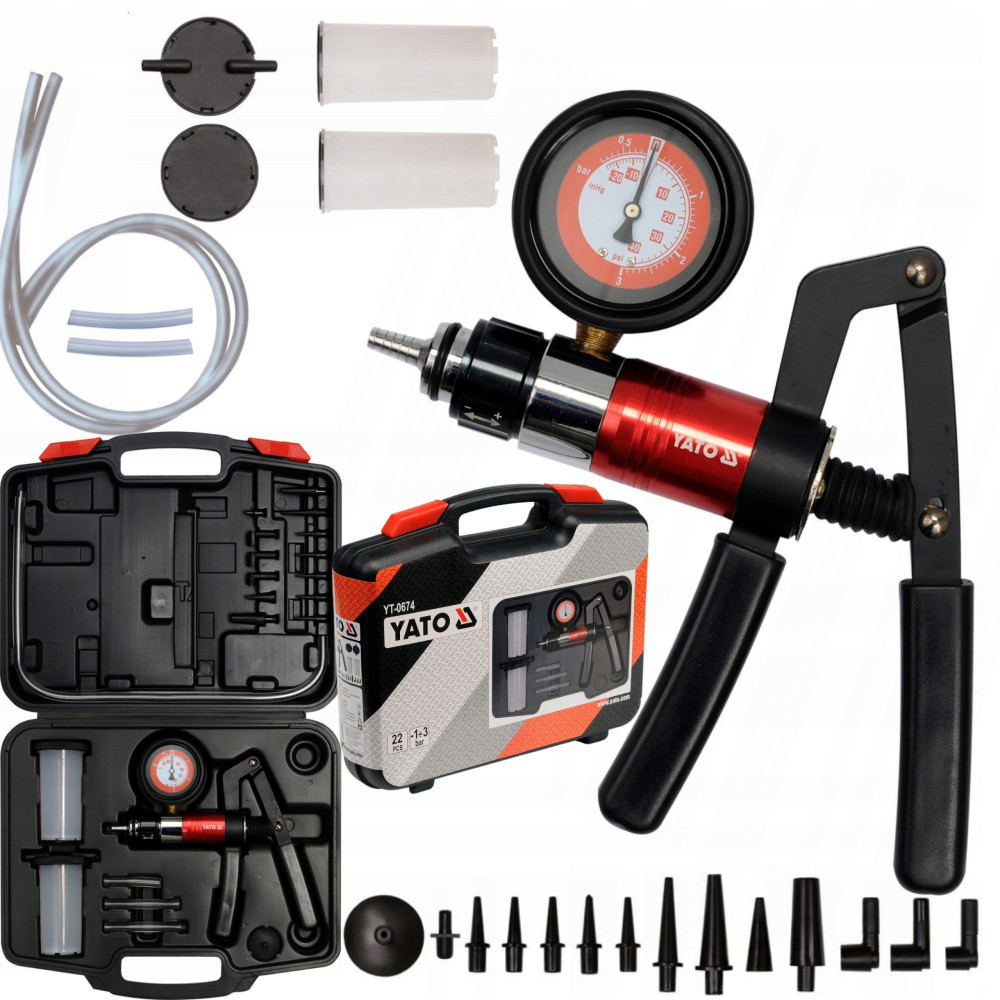

Pompka podciśnieniowo-ciśnieniowa do układu hamulcowego, wakuometr

YATO YT-0674

Pompka podciśnieniowa jest wielofunkcyjnym urządzeniem służącym do diagnostyki systemów w samochodach i technice, których działanie jest oparte na ciśnieniu lub podciśnieniu. Wyposażona jest w akcesoria umożliwiające wykorzystanie w niemal każdym silniku lub układzie.

Pompka YT-0674 jest wyposażona w przełącznik, który w zależności od położenie pozwala na wytworzenie podciśnienia lub ciśnienia.

Przesunięcie przełącznika w kierunku wylotu pompki spowoduje, że podczas pompowania będzie wytwarzane podciśnienie. Przełącznik przesunięty w kierunku rękojeści spowoduje, że podczas pompowania będzie wytwarzane ciśnienie.

Zakres pomiaru: od -1 do 3 bar.

Dane techniczne

•
  Waga brutto (kg): 2.0000


•
  Ilość elementów [szt.]: 22

Przeznaczenie / Zastosowanie

Za pomocą pompki można przeprowadzić diagnostykę m.in. poniższych systemów i układów:

Urządzenia skomputeryzowanego sterownia silnika:

• barometryczny czujnik ciśnienia (BARO)


• system PCV


• system recyrkulacji spalin (EGR)


• grubowarstwowe czujniki ciśnienia (MAP)

Urządzenia sterowania zapłonem:

• podciśnieniowe wyprzedzenie zapłonu


• zawór opóźniający: SDV, RCV

Układ hamulcowy:

• hamulce klasyczne


• hamulce ABS


• hamulce pneumatyczne


• przewody hamulcowe


• serwomechanizm hamulcowy

Inne systemy:

• klimatyzacja


• tempomat


• zbiornik paliwa i instalacja paliwowa


• podciśnieniowy system domykania drzwi

Sposób użycia

Diagnostyka systemu recyrkulacji spalin (EGR)

Zawór systemu EGR jest przykładem zaworu uruchamianego przez podciśnienie. W przypadku braku podciśnienia zawór jest zamknięty i spaliny nie wydostają się z zaworu. W przypadku doprowadzenia podciśnienie do zaworu, zostaje on otwarty, umożliwiając recyrkulację spalin.

Diagnostyka grubowarstwowych czujników ciśnienia (MAP)

• Zmontować układ pompki i zbiornika jak w przypadku odpowietrzania zacisków hamulcowych, a następnie podłączyć do przyłącza podciśnieniowego czujnika.


• Naciskać dźwignię pompki, aż wskazówka pokaże -0,5 bara. Zakończyć pompowanie i obserwować wskazówkę, powinna być nieruchoma. Jeśli wskazówka się porusza, oznacza to uszkodzenie czujnika MAP.


• W trakcie pracy czujnik MAP wysyła sygnały zwrotne do komputera sterującego. Sygnał ma częstotliwość pomiędzy 85 Hz, a 160 Hz w zależności od poziomu podciśnienia. Do pomiaru częstotliwości konieczny jest częstościomierz, należy go podłączyć zgodnie z instrukcją czujnika i miernika.

Odpowietrzanie zacisków hamulcowych.

• Upewnić się, że zbiornik wyrównawczy układu hamulcowego jest wypełniony płynem do nominalnej objętości.


• Odpowietrzanie przeprowadzić według poniższej kolejności:

- pompa hamulcowa, jeśli jest wyposażona w zawór odpowietrzający

- zaciski hamulcowe w kolejności od położonego najbliżej pompy hamulcowej do położonego najdalej

• Podłączyć krótki przewód elastyczny do przyłącza umieszczonego na spodzie pokrywy zbiornika pompy.


• Zamknąć zbiornik pompy za pomocą pokrywy.


• Podłączyć długie przewody elastyczne do przyłączy pokrywy. Koniec jednego z długich węży pod-łączyć do pompki, a drugiego do zaworu odpowietrzającego (kalamitki) zacisku hamulcowego. W razie potrzeby posłużyć się adapterem.


• Nacisnąć dźwignię pompki 10 - 15 razy, aby wytworzyć podciśnienie w zbiorniku pompy.


• Odkręcić zawór odpowietrzający o 1/4 - 1/2 obrotu, tak aby zbiornik pompy wypełnił się płynem do wysokości około 5 cm. Dokręcić zawór odpowietrzający.


• Odłączyć przewód pompki od zaworu odpowietrzającego, procedura odpowietrzania zacisku została zakończona.


• Przed powtórzeniem procedury odpowietrzania w kolejnym zacisku opróżnić zbiornik pompy z płynu hamulcowego oraz uzupełnić poziom płynu hamulcowego w instalacji hamulcowej, do nominalnego poziomu.
