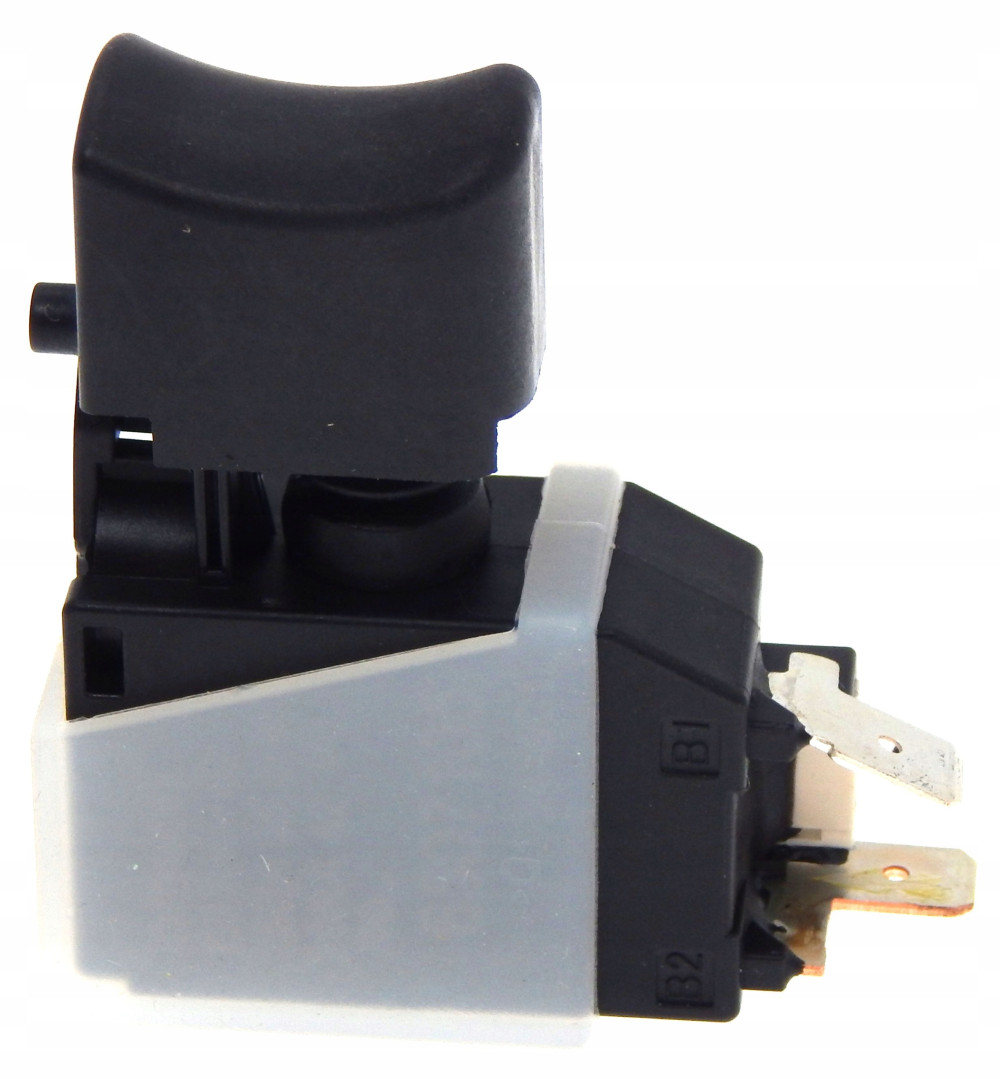

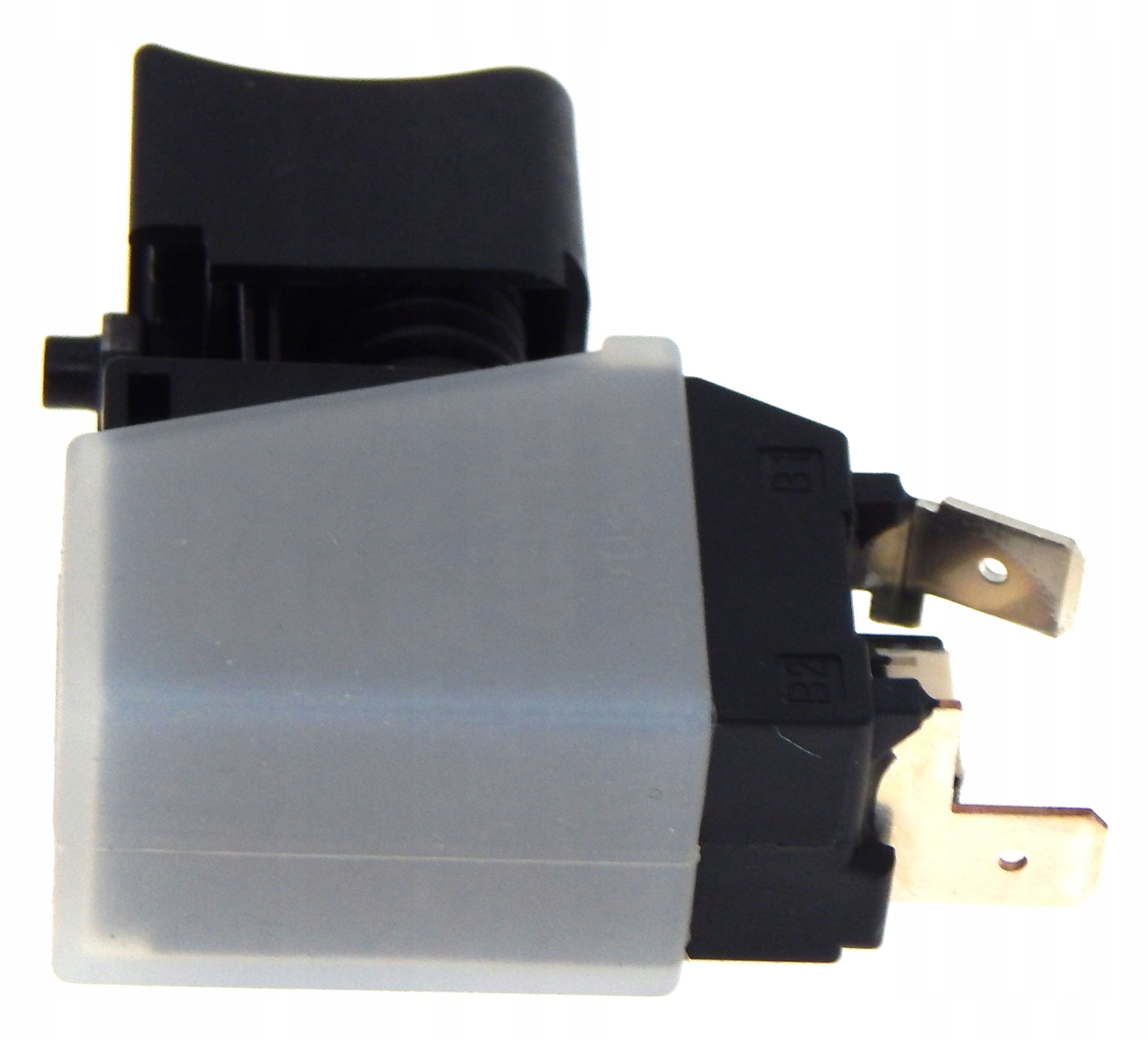

* Makita włącznik / wyłącznik do akumulatorowego klucza udarowego DTW800, DTW1001, DTW1002

nowy oryginalny

( SWITCH COMPLETE / CORDLESS IMPACT WRENCH / przycisk / kluczyk udarowy / zakrętarka )

• Producent: Makita


•
  Kod producenta: 143416-7


•
  Pozycja na schemacie: nr 9 - DTW1002

Zastosowanie - akumulatorowy klucz udarowy :

• DTW800


• DTW1001


• DTW1002

Spis części do DTW1002

pozycja artykułu, nr katalogowy, opis przedmiotu, ilość:

001; 251476-6  Śruba imbusowa M5X35 WR;  4

004-1; 857K86-9  DTW1002 NAME PLATE;  1

005; 266326-2  Wkręt samogwintujący z grubym łbem 4X18;  9

006-1; 183H36-3  Obudowa kpl.;  1

007; 620351-1  Obwód led;  1

008; 456268-0  Dźwignia;  1

009; 143416-7  Komplet przełącznika;  1

010; 143417-5  Komplet płytki przełącznika;  1

011; 183C12-7  Zestaw obudowy akumulatora;  1

C10; 263005-3  Sztyft gumowy 6;  2

012; 268284-8  Kołek 1.5;  1

013; 263036-2  Sztyft gumowy 5;  1

014; 424773-5  CUSHION RUBBER;  1

015; 643899-6  Zacisk;  1

020-1; 424978-7  BUMPER;  1

021-1; 144473-8  Obudowa mechanizmu udarowego;  1

022; 346948-5  Podkładka 25;  1

023-1; 232323-0  Sprężyna pierścieniowa 10;  1

024-2; 135804-2  Kowadło kpl. W;  1

025; 326613-2  Bijak;  1

026; 216002-8  Kulka stalowa 4.8;  29

027; 267493-6  Podkładka 38;  1

028; 234383-8  Sprężyna dociskowa 38;  1

029; 216009-4  Kulka stalowa 7.1;  2

030-2; 226880-8  SPUR GEAR 24;  3

031; 326611-6  Wrzeciono;  1

032; 268079-9  Kołek 5;  3

033-1; 267127-1  Podkładka 26;  1

034; 346947-7  RETAINER;  1

035; 227392-4  Koło zębate wewnętrzne 54;  1

036; 213720-9  O-ring 67;  1

037; 135718-5  Obudowa przekładni wewnętrznej kpl.;  1

038; 213961-7  O-ring 22;  1

039-2; 519592-3  ROTOR ASSY;  1

040; 210069-8  BALL BEARING 6900DDW;  1

041; 211022-7  BALL BEARING 607ZZ;  1

042-1; 629330-6  Komplet stojana;  1

043-1; 183H36-3  Obudowa kpl.;  1

044; 424773-5  CUSHION RUBBER;  1

045; 424517-3  CUSHION;  1

046; 183C12-7  Zestaw obudowy akumulatora;  1

C10; 263005-3  Sztyft gumowy 6;  2

047; 346949-3  Hak;  1

048; 251314-2  Wkręt z łbem grzybkowym M4X12;  2

049; 857K87-7  DTW1002 SERIAL NO. LABEL;  1

A01B; ***DC18RC  DC18RC FAST CHARGER;  1

A01C; ***DC18RC  DC18RC FAST CHARGER;  1

A01D; ***DC18RC  DC18RC FAST CHARGER;  1

A02-1B; 197265-4  Akumulator kpl. BL1840B;  2

A02-1D; 197280-8  Akumulator kpl. BL1850B;  2

A02-2C; 197600-6  Akumulator kpl. BL1830B;  2

A03B; 450128-8  Pokrywa akumulatora;  1

A03C; 450128-8  Pokrywa akumulatora;  1

A03D; 450128-8  Pokrywa akumulatora;  1

A04B; 821551-8  Walizka systemowa (typ 3);  1

C10; 453974-8  Zatrzask;  4

A04C; 821551-8  Walizka systemowa (typ 3);  1

C10; 453974-8  Zatrzask;  4

A04D; 821551-8  Walizka systemowa (typ 3);  1

C10; 453974-8  Zatrzask;  4

A05B; 837645-9  Wewnętrzna wkładka;  1

A05C; 837645-9  Wewnętrzna wkładka;  1

A05D; 837645-9  Wewnętrzna wkładka;  1

A06-1B; 817B48-5  Etykieta DTW1002RMJ;  1

A06-1C; 817B51-6  Etykieta DTW1002RFJ;  1

A06-1D; 817B54-0  Etykieta DTW1002RTJ;  1

A07-1B; 8018M7-6  DTW1002RMJ PLASTIC CASE LABEL;  2

A07-1C; 8018M8-4  DTW1002RFJ PLASTIC CASE LABEL;  2

A07-1D; 8018M9-2  DTW1002RTJ PLASTIC CASE LABEL;  2
