Szelep 1" F-FILRED3-G1"-D

REDUKTOR CIŚNIENIA WODY 1" Z FILTREM SAMOCZYSZCZĄCYM

CHARAKTERYSTYKA:

• materiał (korpus) - mosiądz



• medium - woda



• przyłącza – 1"



• max. ciśnienie wejściowe - 16 bar



• zakres ciśnienia wyjściowego - 1 ÷ 6 bar



• max. temperatura medium - 40°C



• manometr - 10 bar



• filtr siatkowy - stal nierdzewna



• przepuszczalność wkładu - 90 μm (mikronów)



• montaż - poziomy



•
  KVS - 5,8 m3/h

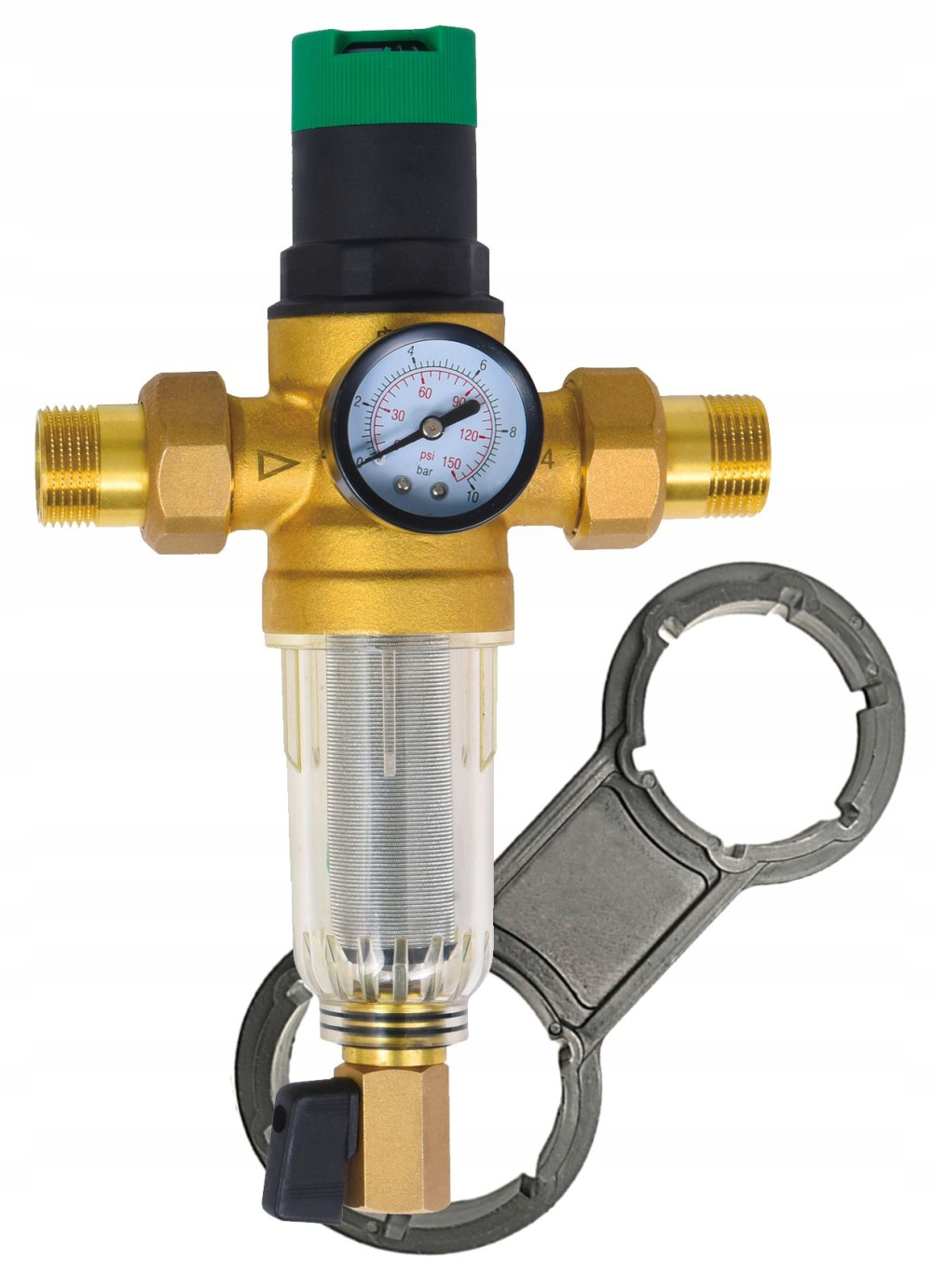

W ZESTAWIE KLUCZ - do odkręcania obudowy filtra

DZIAŁANIE

• Praca zaworu w czasie przepływu

W przypadku otwarcia punktu czerpalnego w instalacji siła nacisku sprężyny przeważa nad przeciwstawną siłą nacisku membrany, grzybek zaworu przesuwa się ku dołowi, pozwalając na przepływ wody. Im wyższe jest zapotrzebowanie wody tym mniejsze jest ciśnienie działające na membranę co pozwala na większy przepływ wody przez urządzenie.

• Praca zaworu bez przepływu

W przypadku zamknięcia punktów czerpalnych w instalacji, ciśnienie wyjściowe rośnie i wypycha membranę ku górze. Grzybek zaworu jest zamknięty uniemożliwiając przepływ przez urządzenie jednocześnie utrzymując ciśnienie na poziomie zgodnym z nastawą. Różnica siły wytwarzanej przez membranę w odniesieniu do siły wytwarzanej przez sprężynę powoduję zamknięcie zaworu.

• Filtrowanie (oczyszczanie wody)

Woda wpływając do filtra, dostaje się do komory filtracyjnej, od zewnętrznej strony przepływa przez sito filtracyjne, na powierzchni którego zatrzymują się zanieczyszczenia. Otwarcie zaworu (w dolnej części komory filtracyjnej) powoduje opłukanie sita filtracyjnego i usunięcie nagromadzonych zanieczyszczeń z zewnętrznej powierzchni sita.

ELEMENTY REDUKTORA

1. Pokrętło regulacji nastawy ciśnienia


2. Korpus zaworu


3. Manometr


4. Zaślepka w miejscu ewentualnego montażu manometru po drugiej stronie zaworu


5. Komora filtracyjna z filtrem siatkowym


6. Półśrubunki - z przyłączami 1"


7. Zawór spustowy - oczyszczający

WYMIARY
