☑️MIARKOWNIK CIĄGU 3/4☑️

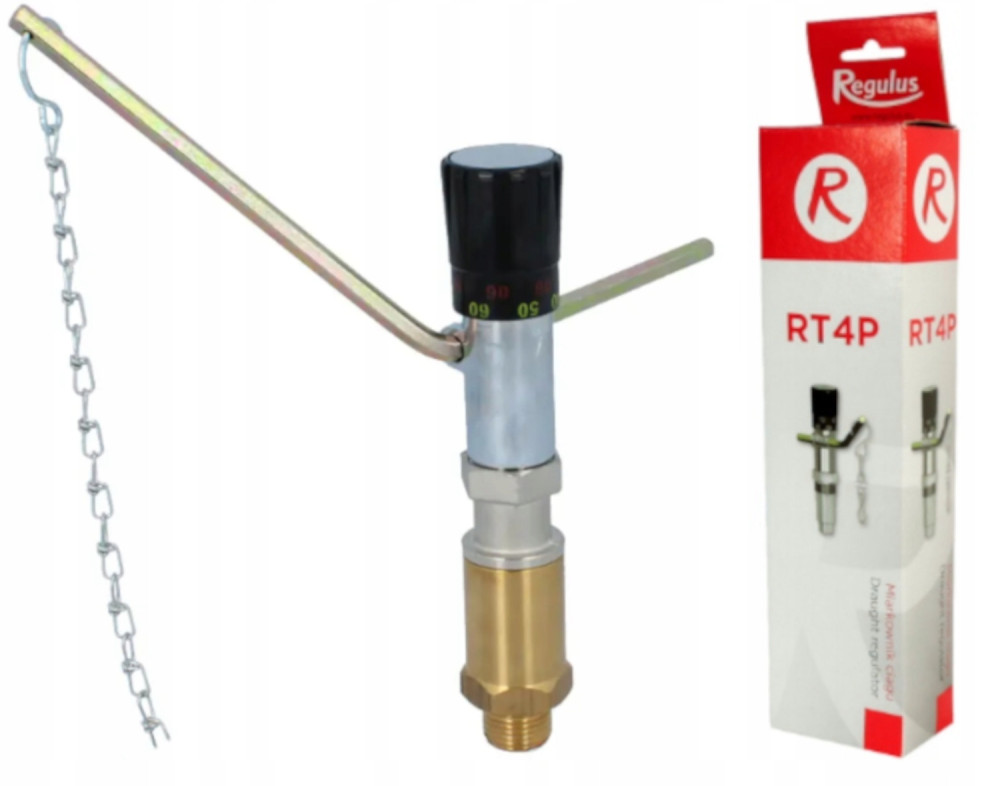

Sterowany elektrycznie regulator

✨✨✨✨✨

Sterowany elektrycznie regulator powietrza do spalania do kotłów na paliwo stałe. Kontroluje temperaturę przepływu płynu roboczego ze źródła ciepła do wartości ustawionej pokrętłem.

Regulator przykręcić gwintem zewnętrznym ¾“ do przyłącza na kotle z gwintem wewnętrznym ¾“. Gwint uszczelnić (np. kit uszczelniający Siseal, taśma teflonowa...). Regulator ustawić w takim położeniu, aby w przypadku instalacji poziomej (a) występ do umieszczenia drążka skierowany był w dół, w przypadku instalacji pionowej (b) – w kierunku do przodu, a w przypadku bocznej instalacji poziomej (c) – w kierunku w górę. Wyjąć plastikową rurkę transportową i w jej miejsce włożyć sześciokątną dźwignię, kierując do przodu tę stronę, w której nie ma wywierconego otworu. Dokręcając śrubę, zabezpieczyć drążek w takim położeniu, aby jego wolna końcówka znajdowała się powyżej uchwytu łańcucha na drzwiczkach kotła, a ramię dźwigni znajdowało się w jak najbliższym położeniu poziomym (w zależności od możliwości sześciokątnego elementu). Włożyć łańcuszek w otwór dźwigni regulatora – większym haczykiem na stałe połączonym z łańcuszkiem. Drugi koniec łańcuszka przewlec przez uchwyt na drzwiczkach kotła, wolny koniec zaczepić wolnym haczykiem do zawieszonego łańcuszka. Sprawdzić, czy łańcuszek zwisa swobodnie, a dźwignia porusza się bez oporów (podczas przekręcania gałki). Podczas instalowania miarkownika w pozycji (a), należy użyć skali znajduje się bliżej kotła. Podczas instalacji w pozycjach (b) i (c), używamy skali która znajduję się dalej od kotła.
