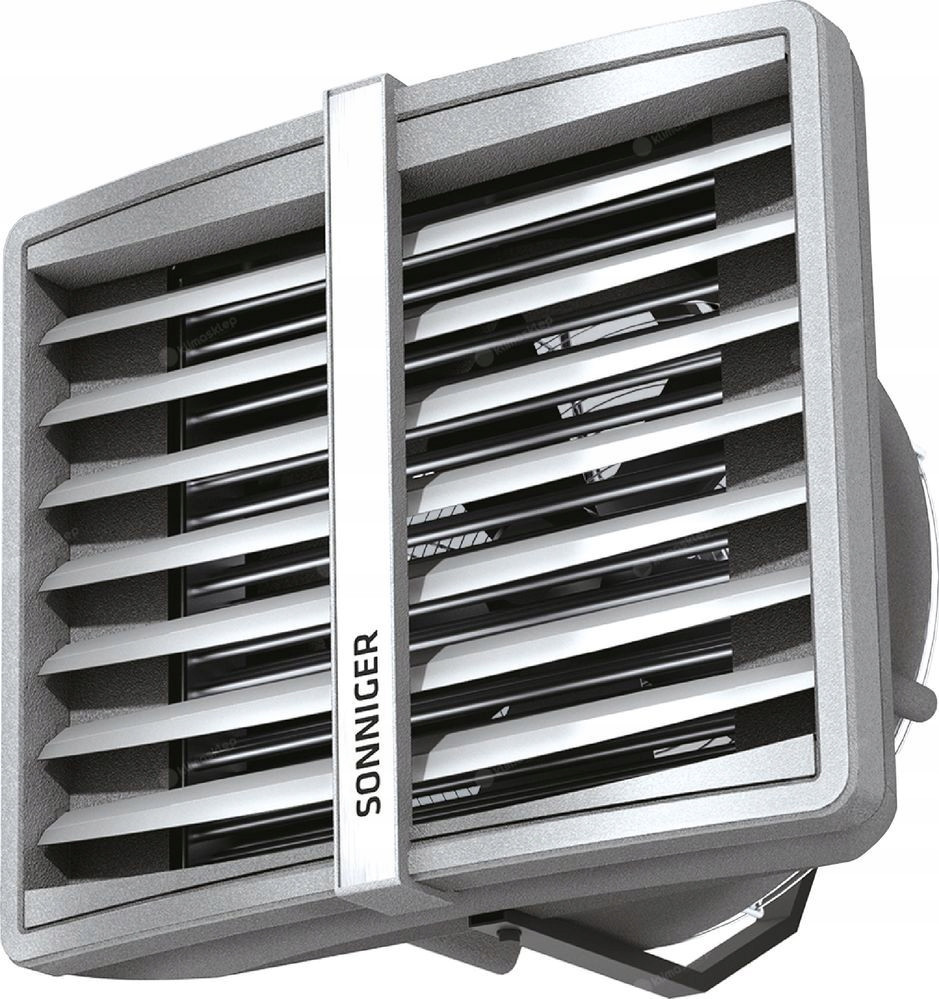

Nagrzewnica wodna przemysłowa Sonniger Heater Condens CR3 MAX 35-95kW z wydatkiem powietrza 5600 m³/h

Indeks: 02080346

ISTOTNE INFORMACJE

Nagrzewnica wodna Heater Condens CR3 MAX marki Sonninger to nowoczesne i niezawodne urządzenie do ogrzewania obiektów kubaturowych. Produkt o efektownej estetyce wykonania i z wysokimi parametrami pracy, współpracuje z niskotemperaturowymi systemami grzewczymi, jak kotły kondensacyjne, przemysłowe pompy ciepła. W zestawie panel sterowania Comfort i konsola montażowa.

GŁÓWNE ELEMENTY ZAWARTOŚCI ZESTAWU

• Nagrzewnica wodna przemysłowa Heater Condens CR3 35-95 kW (3-rzędowa)


•
  Panel sterujący Comfort (z funkcją zmiany biegów oraz wentylacji wentylatora)


• Konsola montażowa obrotowa

PODSTAWOWE ELEMENTY NAGRZEWNICY HEATER CONDENS

• Obudowa wykonana ze spienionego polipropylenu EPP


• Regulowane kierownice powietrza


• 3 biegowy wentylator osiowy


• Zabezpieczenie przed bezpośrednim dostępem do elementów wirujących


• Wymiennik ciepła zbudowany jest z miedzianych rurek umieszczonych w aluminiowym bloku lamelowym, z wyprowadzonymi miedzianymi króćcami zasilającymi ¾”


• Króćce zasilające wyposażone są w korki umożliwiające odpowietrzanie i spust czynnika grzewczego


• Konsola montażowa, obrotowa (w zestawie) - umożliwia pełną elastyczność montażu nagrzewnicy

Nagrzewnica przemysłowa wodna Sonniger CR3 MAX z serii Heater Condens to nowoczesny i niezawodny produkt o mocnych parametrach pracy (od 35 - 95 kW). Urządzenie sprawdzi się w pomieszczeniach, w których trudno o utrzymanie temperatury na stałym, żądanym przez nas poziomie. Prezentowany produkt jest odpowiednikiem najwyższej jakości, zaawansowanej technologii oraz szybkości działania. Model CR3 MAX współpracuje z niskotemperaturowymi systemami grzewczymi: jak kotły kondensacyjne, przemysłowe pompy ciepła.

ZASADA DZIAŁANIA NAGRZEWNICY WODNEJ

Urządzenie grzewczo-wentylacyjne składa się z takich części, jak: nagrzewnica (jest tzw. wymiennikiem ciepła), wentylatora oraz z obudowy. Wymiennik ciepła skonstruowany jest z miedzianych rurek umieszczonych w aluminiowym bloku lamelowym. Natomiast wentylator wyposażono w ochronę w postaci metalowej siatki. W skład wentylatora wchodzą aluminiowe łopatki, które tłumią hałas i poprawiają efektywność pracy urządzenia. Konstrukcja łopatek zapewnia silny podmuch oraz równomiernie rozchodzący się strumień powietrza.

Nagrzewnica wodna przemysłowa Sonniger Heater Condens CR3 MAX 35-95 kW odpowiada za transferowanie ciepła z instalacji centralnego ogrzewania do powietrza, wykorzystuje czynnik grzewczy będący w układzie. Czynnik trafia do wymiennika, który oddaje ciepło. Wymiennik ciepła wypełnia woda grzewcza pobierana z instalacji. Woda po tym, jak ciepło zostanie oddane do powietrza, powraca do systemu c.o. z pomocą króćców przyłączeniowych (umieszczonych z tyłu obudowy). Natomiast wentylator odpowiedzialny jest za rozprowadzenie ogrzanego powietrza po całym pomieszczeniu, pomaga on w odpowiedni sposób rozmieścić powietrze w budynku.

GŁÓWNE WŁAŚCIWOŚCI NAGRZEWNICY HEATER CONDENS

• Wysoka temperatura powietrza nawiewanego przy niskiej temperaturze czynnika grzewczego


• Maksymalne wykorzystanie powierzchni grzewczej wymiennika


• Nowa, "zagęszczona" geometria wymiennika ciepła


• Zoptymalizowany wydatek powietrza, który pozwala osiągnąć wysoką temperaturę nawiewu na wszystkich biegach pracy urządzenia


• Prosty montaż

ZASTOSOWANIE NAGRZEWNICY

• Hale produkcyjne


• Hale magazynowe


• Salony


• Warsztaty samochodowe


• Hale sportowe


• Hale widowiskowe


• Obiekty sakralne


• Sklepy i hurtownie


• Obiekty rolnicze


• Powierzchnie wystawowe

Parametry techniczne nagrzewnic Heater Condens zostały zweryfikowane przez Akredytowane Laboratorium Badawcze ETELAB L1579. Ponadto urządzenia grzewczo-wentylacyjne Heater Condens zostały wyprodukowane zgodnie z obowiązującymi standardami i normami dotyczącymi jakości, ochrony środowiska oraz użyteczności i komfortu działania.

Pamiętać należy, by  nagrzewnica wodna spełniała swoją funkcję i dobrze ogrzewała pomieszczenie, na pierwszym miejscu przed zakupem urządzenia warto dobrze określić wymagane parametry naszego nowego urządzenia.

Dlatego powinniśmy wziąć pod uwagę wartości takie jak:

• Zapotrzebowanie cieplne


• Temperatura, jaką chcemy osiągnąć


• Rozmiary pomieszczenia, które chcemy ogrzewać (przede wszystkim wysokość)


• Rodzaj pomieszczenia i jego przeznaczenie

SPECYFIKACJA TECHNICZNA

NAGRZEWNICA

• Producent: SONNIGER



• Seria: HEATER CONDENS



• Model produktu: CR3 MAX



• kod producenta: WA0025



• Produkt: Nagrzewnica



• Typ: Wodna



• Zakres mocy grzewczej (sugerowany): 35-95 kW



• Maksymalne ciśnienie robocze: 1,6 MPa



• Moc silnika: 520 W



• Wydatek powietrza max - III bieg: 5600 m³ /h


• Średnica króćców: 3/4''



• Głośność pracy I / II / III bieg (5 m od urządzenia): 40/48/58 dB(A)



• Ilość rzędów nagrzewnicy: 3



• Maksymalny zasięg powietrza: 25 m



• Napięcie zasilania silnika V/Hz/A: 230/50/2,2A



• Wymiary: 780 mm (szerokość) x 710 mm (wysokość) x 385 mm (głębokość)



• Waga: 25,2 kg


STEROWNIK COMFORT

• Typ: Pokojowy



• Rodzaj: Manualny



• Max. Obicążenie regulatora: 6A /1380W



• Zasilanie regulatora: Siecowe 230V



• Zakres regulacji temperatury powietrza: 5°C - 30°C



• Rodzaj wyjścia z regulatora: Napięciowe (230V)



• Montaż regulatora: Natynkowy
