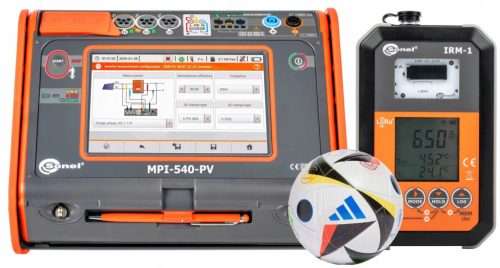

SONEL MPI-540-PVS + IRM-1 (ZESTAW ZAWIERA WSZYSTKIE AKCESORIA STANDARDOWE)

GRATIS PIŁKA EURO2024

MPI-540-PVS (wersja START) - nie zawiera w zestawie 3 sztuk cęgów giętkich F-3A.

Wielofunkcyjny miernik parametrów instalacji elektrycznej i fotowoltaicznej z cęgami elastycznymi i zestawem do pomiaru nasłonecznienia MPI-540-PVS Solar (Certyfikat kalibracji w zestawie), indeks katalogowy: WMPLMPI540PVSIRM1

AUTORYZOWANY DYSTRYBUTOR FIRMY SONEL -  OTRZYMUJESZ WSPARCIE , PEWNOŚĆ ZAKUPU PEŁNOWARTOŚCIOWEGO SPRZĘTU ORAZ FACHOWE DORADZTWO.

Kupując miernik w MERAZET S.A. otrzymują Państwo 10% rabatu na wzorcowanie w laboratorium MERAZET.

1. Wielofunkcyjny miernik parametrów instalacji elektrycznych Sonel MPI-540-PV

Wielofunkcyjny miernik parametrów instalacji elektrycznych Sonel MPI-540-PV to zaawansowane narzędzie stworzone w szczególności do mierzenia parametrów instalacji fotowoltaicznych. Z pomocą jednego urządzenia możliwe jest wykonanie całego szeregu badań po stronie DC i AC zgodnie z wytycznymi normy PN-EN 62446. Ponadto Sonel MPI-540-PV służy również do przeprowadzania wszystkich pomiarów służących do określenia stanu bezpieczeństwa domowych, jak i przemysłowych instalacji elektrycznych. Prezentowany miernik to urządzenie o zaawansowanych możliwościach, dedykowane specjalistom działającym w branży instalacyjnej oraz elektrycznej.

W trakcie pomiaru parametrów instalacji fotowoltaicznej, miernik automatyczne przelicza parametry do warunków odniesienia STC (Standard Test Conditions). Pomiary napięć, prądów oraz mocy po stronie AC i DC inwertera pozwolą zweryfikować jego sprawność. Po przeniesieniu danych zachowanych w pamięci miernika do programu Sonel PE6, możliwe jest wygenerowanie raportu z badań parametrów instalacji fotowoltaicznych.

Z myślą o automatyzacji pomiarów, miernik Sonel MPI-540-PV został dodatkowo wzbogacony o funkcję badania wyłączników różnicowo-prądowych w trybie Auto. Przyrząd posiada również wstępnie zaprogramowane przez producenta sekwencje pomiarowe (tzw. autotesty), które można w razie potrzeby rozbudowywać o własne sekwencje. Możliwości oraz funkcjonalność miernika dodatkowo powiększy odpowiednio dobrane akcesorium dodatkowe, np. w postaci adaptera AutoISO-1000C, który umożliwia wykonanie w sposób automatyczny pomiarów rezystancji izolacji przewodów 3-, 4-, oraz 5-żyłowych.

Znacznie więcej niż miernik wielofunkcyjny

• Największy dotykowy panel na rynku (7”) – niezwykła ergonomia i łatwość obsługi


• Wyjmowana karta microSD – łatwe zwiększenie pojemności pamięci


• Akumulator Li-Ion – dłuższe działanie miernika


• Pomiary instalacji fotowoltaicznych zgodnie z normą PN-EN 62446


• Współpraca z miernikiem nasłonecznienia i temperatury


• Raport z badań instalacji fotowoltaicznych po przeniesieniu danych do programu Sonel Pomiary Elektryczne


• Trójfazowy rejestrator parametrów sieci elektroenergetycznych – zaawansowana diagnostyka jakości zasilania


• Odczyt danych bieżących parametrów sieci – natychmiastowa ocena badanego urządzenia


• Parametry mierzone w klasie S normy PN-EN 61000-4-30 – duża dokładność pomiarów


• Kalkulator strat energii – szybka diagnoza potencjalnych oszczędności


• Pomiar wszystkich parametrów ochrony przeciwporażeniowej – jeden przyrząd zamiast kilku


• Szybki pomiar pętli zwarcia z wyłącznikiem RCD bez wyzwalania (do kilku sekund) – oszczędność czasu


• Autotesty – możliwość wykonywania automatycznych pomiarów w sekwencji – uproszczenie pomiarów


• Szybka ścieżka od pomiarów do raportu – oszczędność czasu

Cechy

Miernik charakteryzuje się ponadprzeciętnymi możliwościami w dziedzinie funkcjonalności. Łączy w sobie możliwości pomiarowe kilku urządzeń, zapewniając przy tym równie dobrą dokładność.

Przyrządem MPI-540-PV można wykonać pomiary instalacji fotowoltaicznych zgodnie z normą PN-EN 62446:

• ciągłość połączeń ochronnych,


• rezystancja uziemienia,


• rezystancja izolacji po stronie DC,


• napięcie otwartego obwodu UOC,


• prąd zwarcia ISC,


• prądy pracy i moce po stronie DC i AC,


• sprawność inwertera.

Przyrząd MPI-540-PV może rejestrować parametry jakości energii elektrycznej 50/60 Hz w klasie S normy EN 61000-4-30:

• napięcia L1, L2, L3 – wartości średnie w zakresie do 500 V,


• prądy L1, L2, L3 – wartości średnie, pomiar prądu w zakresie do 3 kA (w zależności od użytych cęgów prądowych),


• częstotliwość w zakresie 40 Hz – 70 Hz,


• moc czynna (P), bierna (Q), pozorna (S),


• współczynnik mocy (PF), cosφ, tgφ,


• harmoniczne (do 40-tej w napięciu i prądzie),


• współczynnik zniekształceń harmonicznych THD dla prądu i napięcia,


• rejestracja zdarzeń dla prądu i napięcia,


• przepływ energii – 4 kwadranty.

Przyrządem MPI-540-PV można wykonać wszystkie pomiary odbiorcze instalacji elektrycznych zgodnie z obowiązującymi przepisami:

• impedancja pętli zwarcia (również w obwodach z wyłącznikami RCD),


• parametry wyłączników RCD,


• rezystancja izolacji,


• rezystancja uziemienia (4 metody pomiarowe + pomiar rezystywności gruntu),


• ciągłość połączeń ochronnych i wyrównawczych,


• natężenie oświetlenia,


• test kolejności faz,


• test kierunku obrotów silnika.

2. Miernik nasłonecznienia oraz temperatury Sonel IRM-1

IRM-1, choć niewielki, jest niezastąpiony podczas badań instalacji PV. Mierząc wartości nasłonecznienia oraz temperaturę paneli i otoczenia, dostarcza niezbędnych danych do przeliczenia wyników na warunki STC. Wbudowany rejestrator z pamięcią 5000 rekordów umożliwia wykorzystanie przyrządu jako narzędzia w procesie projektowania instalacji PV, a także do diagnozowania problemów z zacienieniem paneli.

Cechy

• Pomiar nasłonecznienia i temperatury.


• Interfejs LoRa do komunikacji z miernikiem nadrzędnym – zasięg znacznie większy niż Bluetooth!


• Automatyczna synchronizacja danych z miernikiem nadrzędnym z funkcją reSYNC.


• Wbudowany kompas oraz czujnik nachylenia.


• Wbudowany rejestrator, który można wykorzystać do rejestracji nasłonecznienia przed budową instalacji PV, a także do pomiarów zacienienia istniejących instalacji.


• Duża pamięć pomiarów: 999 komórek pamięci podręcznej oraz 5000 rekordów rejestratora do zapełnienia pamięci (rejestracja jednorazowa) z możliwością jej nadpisywania (rejestracja ciągła).

Mierzone parametry:

• Natężenie nasłonecznienia (irradiancja) w W/m2 lub BTU/ft2h.


• Temperatura panelu fotowoltaicznego w °C lub °F.


• Temperatura otocznia w °C lub °F.


• Kąt nachylenia paneli.


• Orientacja paneli dzięki wbudowanemu kompasowi.
