Wielofunkcyjny Miernik Parametrów Instalacji Elektrycznej

SONEL MPI-502F

✅ Wielofunkcyjny miernik parametrów instalacji elektrycznej Sonel MPI-502F to unikalny model podręcznego miernika służącego do wykonywania precyzyjnych pomiarów parametrów instalacji elektrycznych.

✅ Za pomocą tego przyrządu możliwe jest wykonanie podstawowych pomiarów różnego rodzaju, w tym pomiaru parametrów pętli zwarcia, pomiaru rezystancji połączeń ochronnych oraz wyrównawczych, a także badanie wyłączników różnicowoprądowych typu AC oraz A.

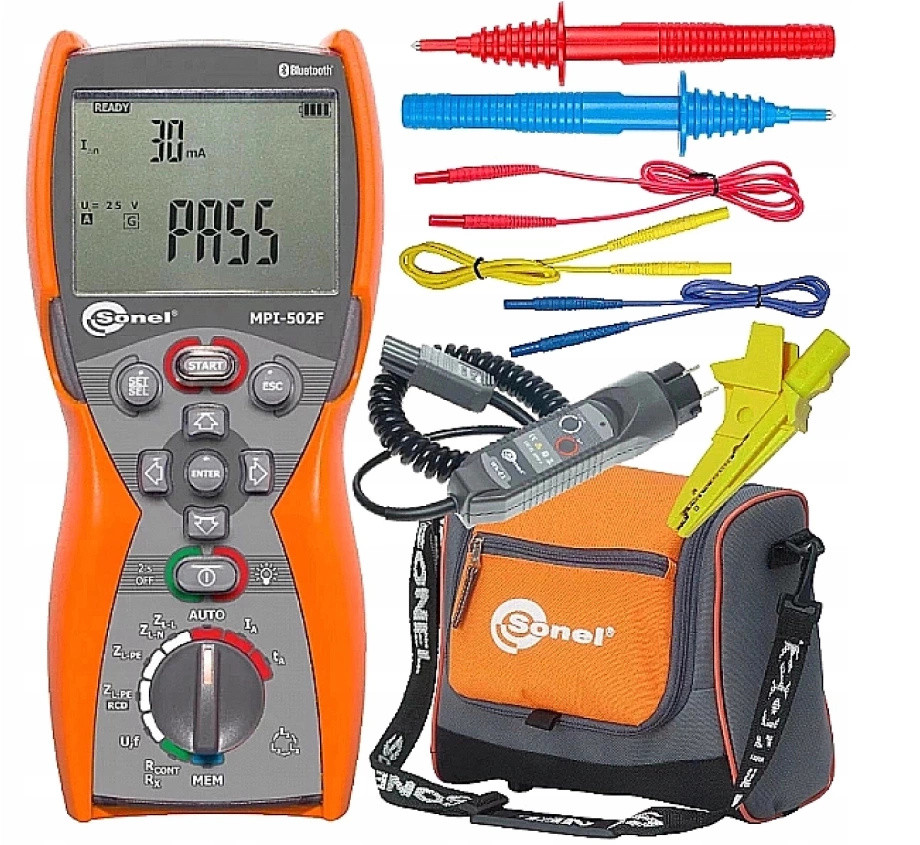

Akcesoria w zestawie:

1szt. Miernik MPI-502F

1szt. Adapter WS-03 wyzwalający pomiar (wtyk UNI-Schuko)

3szt. Przewód 1,2 m (wtyki bananowe) czerwony / niebieski / żółty

2szt. Sonda ostrzowa 1 kV (gniazdo bananowe) czerwona / niebieska

1szt. Szelki do miernika (typ M-1)

1 szt. Uchwyt - zawieszka obudowy M-1

1szt. Futerał M-6

1szt. Krokodylek 1 kV 20 A żółty

4szt. Bateria alkaliczna 1,5 V AA, LR6

Cechy:

✅ Sprawdzanie poprawności podłączenia przewodu PE za pomocą elektrody dotykowej.

✅ Pomiar napięcia (0...500 V) i częstotliwości sieci.

✅ Pamięć 990 wyników.

✅ Bezprzewodowa transmisja danych do komputera.

✅ Podświetlane przyciski.

Pomiar parametrów pętli zwarcia:

Pomiar impedancji pętli zwarcia w sieciach o napięciach znamionowych: 220/380 V, 230/400 V, 240/415 V o częstotliwościach 45...65 Hz, roboczy zakres napięć: 180...460 V

Wskazania rezystancji pętli zwarcia R i reaktancji pętli zwarcia X

Pomiar impedancji pętli zwarcia prądem 15 mA bez wyzwalania wyłączników różnicowoprądowych

Maksymalny prąd pomiarowy: 7,6 A (przy 230 V), 13,3 A (przy 400 V)

Badanie wyłączników różnicowoprądowych typu AC, A:

Pomiar wyłączników różnicowoprądowych bezzwłocznych, krótkozwłocznych i selektywnych o znamionowych prądach różnicowych 10, 15, 30, 100, 300, 500 mA

Pomiar prądu wyzwolenia IA oraz czasu zadziałania tA dla prądów 0,5 In, 1 In, 2 In, 5 In

Pomiar RE i UB bez wyzwalania RCD

Rozszerzona funkcja AUTO pomiaru RCD, z możliwością pomiaru ZL-PE małym prądem

Pomiar IA oraz tA przy jednym zadziałaniu RCD

Pomiar rezystancji połączeń ochronnych i wyrównawczych

Pomiar ciągłości połączeń ochronnych prądem ±200 mA zgodnie z normą PN-EN 61557-4

Autokalibracja przewodów pomiarowych - możliwość użycia dowolnych przewodów

Pomiar rezystancji małym prądem z sygnalizacją dźwiękową

Dane Techniczne:

Bezpieczeństwo i warunki użytkowania:

Kategoria pomiarowa wg PN-EN 61010: IV 300 V, III 600 V

Stopień ochrony: IP67

Rodzaj izolacji wg PN-EN 61010-1 i IEC 61557: podwójna

Wymiary: 220 x 102 x 61 mm

Pamięć i komunikacja:

Pozostałe informacje:

Wyrób spełnia wymagania EMC (emisja dla środowiska przemysłowego) wg norm: PN-EN 61326-1 PN-EN 61326-2-2

Pamięć wyników: 990 komórek, 10 000 rekordów

Transmisja wyników: Bluetooth

< ul>< ul>

UNBOXING SONEL MPI-502F

link do filmiku https://www.youtube.com/watch?v=4de5YrfzUvw

Opis funkcji miernika

1- Gniazdo pomiarowe

2- Elektroda dotykowa

3- SET/SEL

wejście do ustawień miernika

wybór cyfry do zmiany

4- Przesunięcie/wybór

prawo/lewo, góra/dół

5- Włączanie miernika (nacisnąć krótko)

Wyłączanie miernika (nacisnąć i przytrzymać)

Podświetlanie ekranu (nacisnąć krótko)

6- Obrotowy przełącznik funkcji pomiarowych

7- Zatwierdzenie wyboru

8- ESC-

9- Uruchamianie procedury pomiarowej

powrót do poprzedniego ekranu

Wyjście z funkcji

< ul>< ul>

Specyfikacja

Oznaczenia w tabeli

A- Funkcje pomiarowe

B- Zakres pomiarowy

C- Zakres wyświetlania

D- Rozdzielczość

E- Dokładność

1- Impedancja pętli zwarcia

1.1- Pętla zwarcia ZL-PE, ZL-N, ZL-L

1.2- Pętla zwarcia ZL-PE w trybie RCD

2- Pomiary parametrów wyłączników RCD

2.1- Test wyłączania RCD i pomiar czasu zadziałania tA prąd pomiarowy 0,5 In, 1 In, 2 In, 5 In

2.2- RCD ogólnego typu i krótkozwłoczny

2.3- RCD selektywny

3- Pomiar prądu zadziałania RCD IA prąd pomiarowy 0,3 In…2,0 In

3.1- dla prądu różnicowego sinusoidalnego (typ AC)

3.2- dla prądu różnicowego 1-kierunkowego oraz 1-kierunkowego z podkładem 6 mA prądu stałego (typ A)

4- Rezystancja przewodów ochronnych i wyrównawczych

4.1- Pomiar ciągłości połączeń ochronnych i wyrównawczych prądem 200 mA

4.2- Pomiar rezystancji małym prądem

< ul>

Porównanie MPI520 / MPI-507 / MPI-506 / MPI-502F
