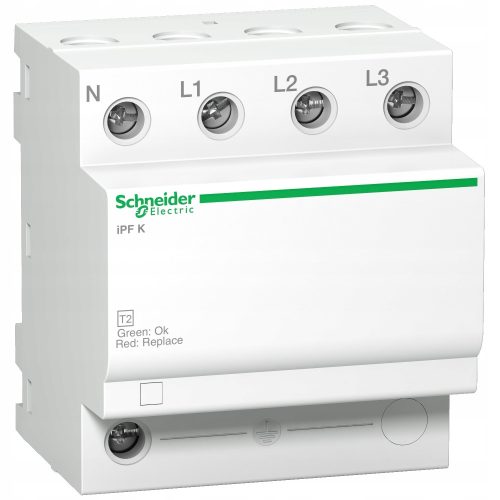

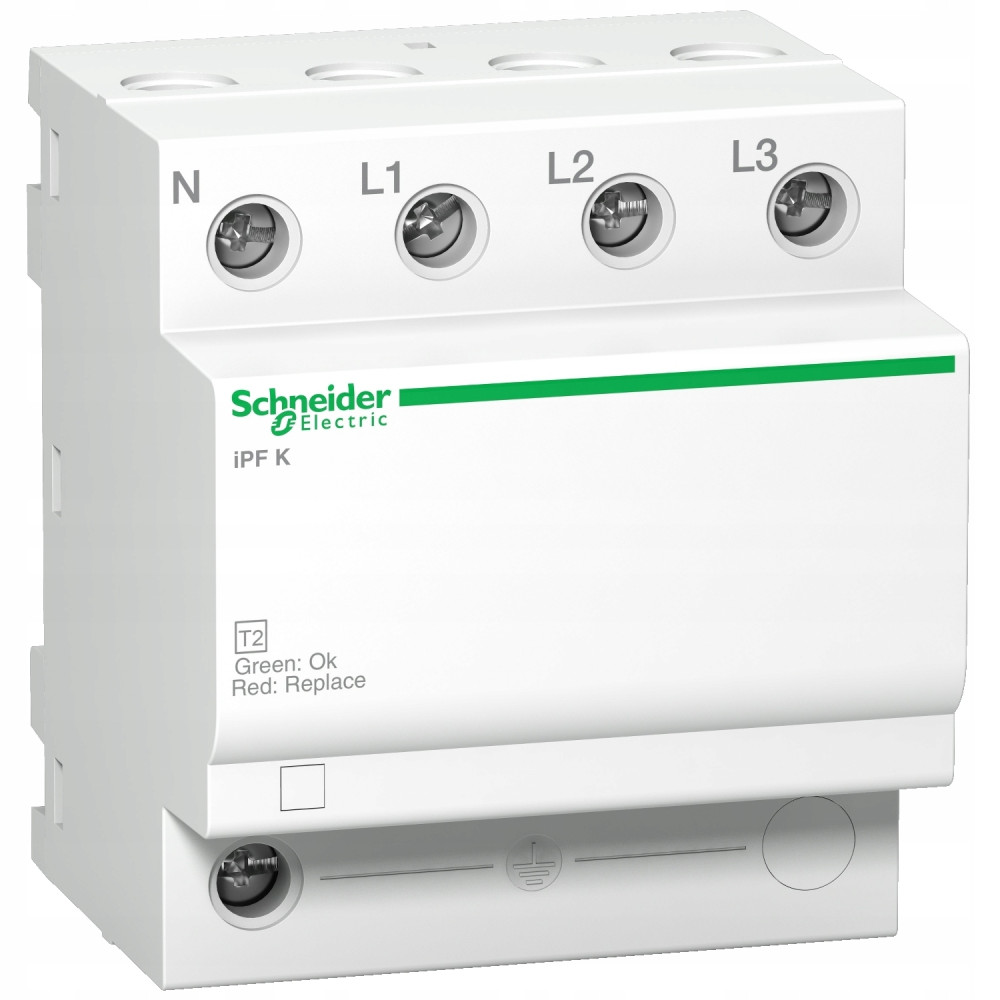

Schneider Electric Ogranicznik przepięć Acti9 iPFK40-T2-3N 3+1-biegunowy Typ2 40 kA, A9L15688

Parametry podstawowe

• Gama produktów: iPF K


• zdalna sygnalizacja: bez


• rodzaj ochronnika przeciwprzep.: sieć rozdziału elektrycznego


• Opis biegunów: 3P + N


• system uziemienia: TT


• system uziemienia: TNS


• Typ produktu lub komponentu : ochronnik przeciwprzepięciowy


• Nazwa produktu: Acti 9 iPF K


• zastosowanie urządzenia: dystrybucja


• skrócona nazwa urządzenia: iPF K


• gama produktów: Acti 9

Parametry uzupełniające

• rodzaj dobezpieczenia: powiązany bezpiecznik gG 63 A  Icu 25 kA


• technologia ochronnika przaciwprzep.: MOV + GDT


• wysokość: 81 mm


• klasa ochronnika przeciwprzep.: typ 2


• sposób montażu: zatrzaskowy


• przepięcie dorywcze [Ut] : 337 V L/N 5 s wytrzymałość


• przepięcie dorywcze [Ut] : 442 V L/PE 5 s wytrzymałość


• przepięcie dorywcze [Ut] : 1200 V N/PE 200 ms wytrzymałość


• przepięcie dorywcze [Ut] : 1453 V L/PE 200 ms wytrzymałość


• podstawa montażowa: szyna DIN


• czas odpowiedzi: <= 25 ns


• napięciowy poziom ochrony [Up]: tryb wspólny <1.5 kV typ 2 N/PE


• napięciowy poziom ochrony [Up]: tryb różnicowy <1.5 kV typ 2 L/N


• znamionowy prąd wyładowczy: tryb wspólny: 15 kA (L/PE)


• znamionowy prąd wyładowczy: tryb wspólny: 15 kA (N/PE)


• znamionowy prąd wyładowczy: tryb różnicowy: 15 kA (L/N)


• szerokość w modułach 9 mm: 8


• Kod zgodności: iPF K 40


• [Ue] znamionowe napięcie łączeniowe:  230/400 V prąd przemienny (AC) (+/ 10 %) w 50/60 Hz


• kolor: biały (RAL 9003)


• Szerokość: 72 mm


• napięcie obwodu sygnalizacyjnego: 0,25 A/250 V AC 50/60 Hz


• głębokość: 69 mm


• Moment dokręcania: 3.53.5 N.m


• największe trwałe napięcie pracy [Uc]: tryb wspólny: 260 V N/PE


• największe trwałe napięcie pracy [Uc]: tryb różnicowy: 340 V L/N


• największy prąd wyładowczy: tryb wspólny: 40 kA L/PE


• największy prąd wyładowczy: tryb wspólny: 40 kA N/PE


• największy prąd wyładowczy: tryb różnicowy: 40 kA L/N


• Masa produktu: 420 g


• prąd różnicowy: 0.003 mA


• przyłącza  zaciski: zacisk typu tunelowego (góra lub dół) 2525 mm² sztywny


• przyłącza  zaciski: zacisk typu tunelowego (góra lub dół) 1616 mm² elastyczny


• przyłącza  zaciski: zacisk typu tunelowego (góra lub dół) 1616 mm² elastyczny z tulejką


• długość odizolowanego odcinka: 11 mm


• wytrzymałość zwarciowa: 25 kA

Środowisko pracy

• certyfikaty produktu: EAC


• stopień ochrony IK: IK03 zgodnie z IEC 62262


• temperatura otoczenia dla pracy urządzenia: 2560 °C


• Temperatura otoczenia dla przechowywania: 4085 °C


• wilgotność względna: 595 %


• Normy: IEC 6164311:2011


• stopień ochrony IP: na przednim panelu: IP40 zgodnie z IEC 60529


• stopień ochrony IP: na zacisku: IP20 zgodnie z IEC 60529


• wysokość pracy (w metrach nad poziomem morza): 2000 m

Program lojalnościowy ELEKTROKLUB to najlepszy program partnerski dla klientów biznesowych w branży elektrotechnicznej.

•
  Kupujący, którzy wcześniej zarejestrują się na stronie programu, kupując premiowane produkty u Dystrybutorów Elektroklubowych otrzymują punkty wymienialne na nagrody lub środki na karcie przedpłaconej VISA.


• Program działa automatycznie i nie wymaga przesyłania skanów faktur, kodów z opakowań itp.


•
  Lista Premiowanych Produktów jest dostępna na stronie programu Elektroklub.

TEN PRODUKT BIERZE UDZIAŁ W PROGRAMIE LOJALNOŚCIOWYM ELEKTROKLUB

Ogranicznik przepięć Acti9 iPF K o numerze referencji A9L15688 chroni instalacje elektryczne przed skutkami pośredniego wyładowania piorunowego oraz przed przepięciami łączeniowymi. Jest to ogranicznik przepięć typu 2. Jest wyposażony we wskaźnik  sygnalizujący  uszkodzenie po odprowadzeniu udaru. Ogranicznik Acti9 iPF K  jest możliwy do zastosowania w systemach uziemienia TT i TN-S dzięki odpowiedniej budowie, na którą składa się iskiernik sumujący w torze N-PE oraz warystory w torach L-N. W połączeniu z wkładką bezpiecznikową, może być stosowany przy prądach zwarciowych do 25 kA. Maksymalny prąd wyładowczy Imax wynosi 40kA. Znamionowy prąd wyładowczy In wynosi 15kA.  Ograniczniki w układzie połączeń 3+1 mogą być stosowane do instalacji 3-fazowych. Charakteryzują się bardzo niskim poziomem ochrony Up  <= 1,5 kA.

Acti 9 iPF & iPRD

Ograniczniki przepięć Acti 9 stosowane do ochrony instalacji i urządzeń elektrycznych przed przepięciami łączeniowymi i indukowanymi oraz skutkami bezpośrednich wyładowań atmosferycznych.

Unikalne cechy  ograniczników przepięć typu 2 Acti 9 iPF oraz iPRdo montażu na szynie DIN zapewniają całkowite bezpieczeństwo i podwyższoną ciągłość zasilania

- Klasa II izolacji: zachowane bezpieczeństwo obsługującego i niewykwalifikowanego personelu

- VISI-TRIP: szybkie wykrywanie zakłóceń na odpływach z ograniczników przepięć typu 2 i skrócenie czasu interwencji

- Maksymalny prąd wyładowczy: 8 do 65 kA

- Zestawienie: ogranicznik przepięć/rozłącznik  jest certyfikowane  dla zwarciowego prądu wytrzymywanego Isc do 50 kA (IEC 61643-11 + A11, wersja 2007)

- Maksymalne ciągłe napięcie pracy, Uc = 340, 460 V

- Odpowiedni do wszystkich systemów uziemienia sieci: TT, TN-S, TN-C, IT

- Ogranicznik przepięć mocowany na stałe lub wtykowy

- Aparat wielobiegunowy lub aparaty jednobiegunowe do zestawiania

- Styki do zdalnej sygnalizacji zużycia - Range Benefits

Efektywność na którą zasługujesz

*Podwyższona ciągłość zasilania i bezpieczeństwo dzięki:

• certyfikowanej koordynacji z rozłączającymi wyłącznikami,


• wytrzymałości połączeń,


• zdalnej informacji o stanie urządzenia zabezpieczającego

*Ochrona instalacji elektrycznych w budownictwie przemysłowym i powszechnym przed przepięciami przewodzonymi i indukowanymi, spowodowanymi pośrednimi wyładowaniami atmosferycznymi

*Zastosowanie w budownictwie mieszkaniowym, przemysłowym i powszechnym
