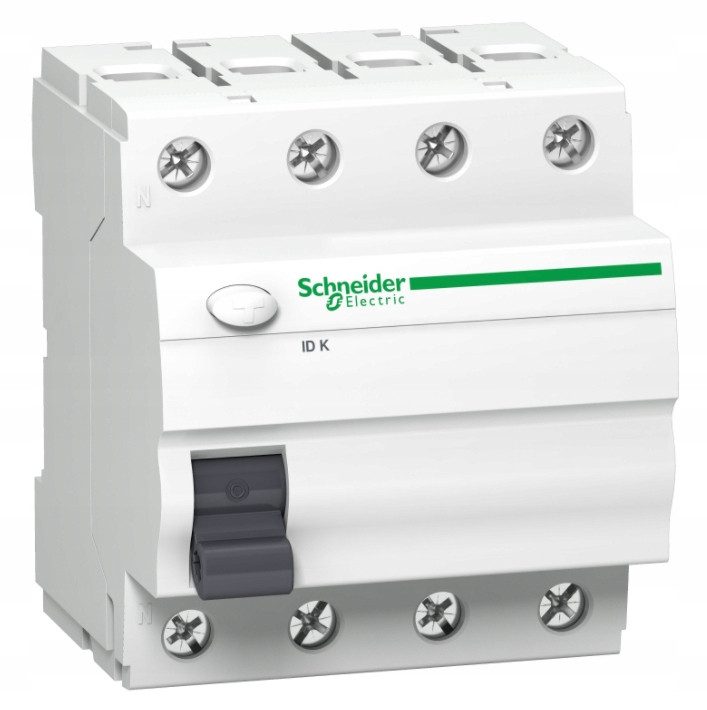

Schneider Electric Wyłącznik różnicowoprądowy K60  IDK-40-4-30-AC 40A 4-biegunowy 30mA typ AC, A9Z05440

Parametry podstawowe

• [In] prąd znamionowy: 40 A


• Gama produktów: Acti 9


• rodzaj sieci: prąd przemienny (AC)


• typ zabezpieczenia różnicowoprądowego: typ AC


• czułość na prąd upływu: 30 mA


• Typ produktu lub komponentu : wyłącznik różnicowoprądowy (RCCB)


• Nazwa produktu: Acti 9 ID K


• gama produktów: Acti 9


• zwłoka zabezpieczenia różnicowoprądowego: bezzwłoczny


• Znak jakości: OVE


• Znak jakości: VDE


• Opis biegunów: 4P


• położenie neutralne: LEFT


• skrócona nazwa urządzenia: ID K

Parametry uzupełniające

• wysokość: 81 mm


• wskazanie położenia styku: NO


• przyłącza  zaciski: przyłącze podwójne góra lub dół135 mm² sztywny


• przyłącza  zaciski: przyłącze podwójne góra lub dół125 mm² elastyczny


• podstawa montażowa: szyna DIN


• lokalizacja urządzenia w systemie: odejście


• szerokość w modułach 9 mm: 8


• dopasowanie do szyn łączeniowych i bloków rozdzielczych: spód: widełki


• prąd udarowy: 250 A


• gługość odizolowanego odcinka: 14 mm dla góra lub dół połączenie


• typ sterowania: dźwignia


• technologia wyzwalania urządzenia różnicowoprądowego: niezależny od napięcia


• Znamionowe napięcie izolacji [Ui] : 440 V prąd przemienny (AC) 50 Hz


• sposób montażu: zatrzaskowy


• trwałość elektryczna: AC1: 2000 cykl


• znamionowa zdolność załączania i wyłączania: Idm 500 A


• znamionowa zdolność załączania i wyłączania: Im 500 A


• trwałość mechaniczna: 5000 cykl


• Kod zgodności: ID K


• znamionowe napięcie udarowe wytrzymywane [Uimp] : 4 kV


• kolor: biały


• Szerokość: 72 mm


• Segment rynku: budynki mieszkalne


• Segment rynku: małe obiekty handlowe


• głębokość: 68 mm


• Moment dokręcania: 3.53.5 N.m góra lub dół


• znamionowy warunkowy prąd zwarciowy: gL63: Inc 4.5 kA


• znamionowy warunkowy prąd zwarciowy: K60: Inc 6 kA


• [Ue] znamionowe napięcie łączeniowe: 380...415 V prąd przemienny (AC) 50 Hz

Środowisko pracy

• tropikalizacja: 2 zgodnie z IEC 600681


• Normy: EN/IEC 6100921


• certyfikacja produktu: VDE


• certyfikacja produktu: KEMA


• kompatybilność elektromagnetyczna: 8/20 µs impuls wytrzymywany, 250 A zgodnie z EN/IEC 6100921


• stopień ochrony IP: IP20 zgodnie z IEC 60529


• stopień ochrony IP: IP40 (obudowa modułowa) zgodnie z IEC 60529


• stopień zanieczyszczenia: 3


• Temperatura otoczenia dla przechowywania: 4085 °C


• kategoria przepięć: III zgodnie z IEC 60364


• wilgotność względna: 9595 % w 5555 °C

Program lojalnościowy ELEKTROKLUB to najlepszy program partnerski dla klientów biznesowych w branży elektrotechnicznej.

•
  Kupujący, którzy wcześniej zarejestrują się na stronie programu, kupując premiowane produkty u Dystrybutorów Elektroklubowych otrzymują punkty wymienialne na nagrody lub środki na karcie przedpłaconej VISA.


• Program działa automatycznie i nie wymaga przesyłania skanów faktur, kodów z opakowań itp.


•
  Lista Premiowanych Produktów jest dostępna na stronie programu Elektroklub.

TEN PRODUKT BIERZE UDZIAŁ W PROGRAMIE LOJALNOŚCIOWYM ELEKTROKLUB

Schneider Electric Wyłącznik różnicowoprądowy serii IDK, o numerze A9Z05440, IDK-40-4-30-AC, 4 -biegunowy, 40A, czułość 30 mA, typ AC - poprawnie reaguje na prądy upływu sinusoidalne. Pozwala na realizację ochrony przeciwporażeniowej w instalacjach elektrycznych. Wyłącznik różnicowoprądowy dopasowany do potrzeb budownictwa mieszkaniowego i podobnego. Podwójne zaciski od dołu (szyna + przewód).  Karbowane zaciski zwiększające pewność podłączenia. Możliwość sprawdzania poprawności działania przyciskiem kontrolnym "T" jedynie raz do roku, przez pierwsze 7 lat użytkowania. Tor N umieszony po lewej stronie, ułatwia oszynowanie z wyłącznikami nadprądowymi.

Wyłączniki różnicowoprądowe z serii ID K zapewniają ochronę przed porażeniem przy dotyku bezpośrednim (≤ 30 mA) i pośrednim (300 mA) oraz chronią instalację przed możliwością pożaru. Przeznaczone są do zabezpieczania instalacji elektrycznej przede wszystkim w budownictwie mieszkaniowym: blokach mieszkaniowych oraz domach jednorodzinnych. Oferta pozwala na wybór aparatów od 25 do 63A w wykonaniu 2P oraz 4P o czułości 30 lub 300 mA. W zależności od potrzeb dostępne są dwa typy wyłączników: AC oraz A. Typ AC stosowany jest w standardowych instalacjach elektrycznych. Typ A używany jest w instalacjach zasilających sprzęt komputerowy oraz w  instalacjach z podłączonymi zasilaczami i prostownikami.

1-Przycisk testowania

2-Duże pole na oznacznik obwodu

3-Wyzwolenie na skutek zakłócenia sygnalizuje położenie dźwigni manewrowej

4-Połączenia

• Od dołu szyną grzebieniową widełkową


• Od dołu lub góry przewodami

5-Izolowane zaciski IP22

Zastosowanie

Seria wyłączników różnicowoprądowych ID K jest idealnie dopasowana do potrzeb budownictwa mieszkaniowego.

Montaż

Aparaty posiadają od dołu podwójne zaciski do podłączenia przewodów oraz szyny widełkowej.

Kontrola

Wyłączniki ID K powinny być testowane raz w roku przez 7 lat, po 7 latach test należy wykonać raz na trzy miesiące.

Wykonanie

Tor N umieszczony jest po lewej stronie, co ułatwia oszynowanie wyłączników różnicowoprądowych z wyłącznikami nadprądowymi.
