SCHILD TOB306X Termostat, czujnik temperatury pokojowy przeznaczony do pieców gazowych i innych sterowanych przez tzw. "zwarcie na styku" / również części pieców elektrycznych i innych

Urządzenie służy do regulacji temperatury w systemach centralnego ogrzewania- z naciskiem na piece gazowe.

Model uniwersalny stworzony typowo pod praktycznie każdy piec gazowy.

Możliwość ustawienia programu i czasu różnych temeratur

Termostat ma wbudowany wewnętrzny czujnik temperatury otoczenia

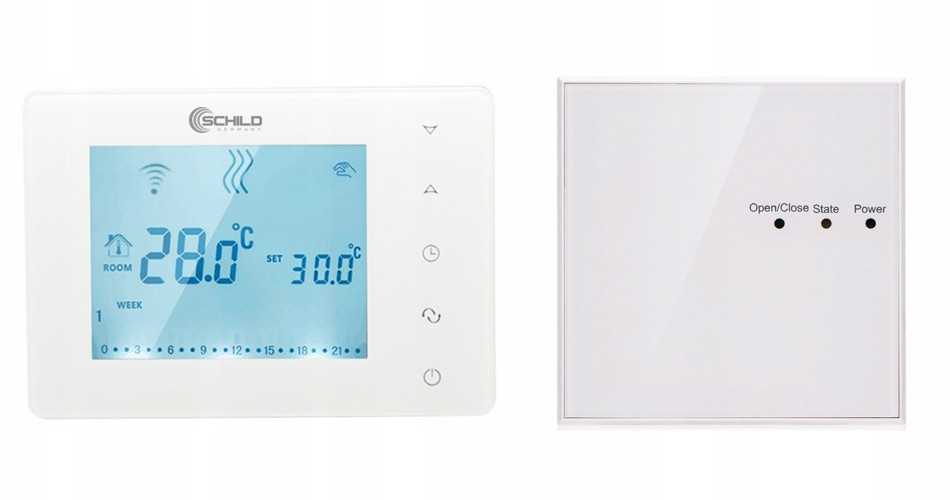

TOB306X posiada w zestawie nadajnik i odbiornik

Komunikacja bezprzewodowa- pomiędzy nadajnikiem a odbiornikiem (w pomieszczeniu zasilanie 2x AA, w kotłowni zasilanie 230V i 2 przewody do pieca)

Termostat przeznaczony do kotłów/ piecy gazowych z możliwością wykorzystania do sterowania pompą, siłownikiem, elektrozaworem, wiatrakiem itd.

Zastosowanie:

• PIEC GAZOWY- sterowanie “zwarciem” (99,9% dostępnych na rynku) oraz większość elektrycznych / ekogroszek/ pelet – sterowanie beznapięciowe (zwarcie)


• Sterowanie elektrozaworem 230V NO / normalnie otwarty lub NC / normalnie zamknięty


• Sterowanie kotłem na gaz – sterowanie stykiem/ zwarciem


• Sterowanie różnego rodzaju wentylatorami elektrycznymi


• Sterowanie siłownikami w rozdzielaczu NC, NO 230V


• Sterowanie elektrozaworami NC, NO 230V NO / normalnie otwarty lub NC / normalnie zamknięty


• Sterowanie piecem elektrycznym ekogroszek, pelet- z zastosowanie tzw. zwarcia (temperatura otoczenia spada poniżej wymaganej- sterownik robi zwarcie na wyjściu i załącza piec )

Informacje o produkcie:

• Bardzo wysokiej jakości wykonanie


• Bezawaryjny produkt


• Prosta instalacja i podłączenie


• Pamięć ustawień


• Instrukcja w języku polskim- zawsze jest w kartoniku

• W zestawie:


• Odbiornik z przekaźnikiem wyjściowym zasilany 230V ze stykiem przełączalnym o obciążeniu 10A


• Instrukcja obsługi w języku polskim

WAŻNE! Podłączenie:

W termostacie, który ma styki COM (Common), NC (Normally Closed) i NO (Normally Open), sposób podłączenia zależy od tego, jak chcesz sterować piecem gazowym.

1. COM – to jest wspólny styk, który musisz podłączyć jako podstawowy punkt.


2. NC (Normally Closed) – ten styk jest zamknięty, gdy termostat nie steruje piecem (czyli wtedy, gdy temperatura jest wystarczająca). Podłączenie tutaj będzie oznaczać, że obwód jest zamknięty, kiedy termostat nie wymaga grzania.


3. NO (Normally Open) – ten styk jest otwarty, gdy termostat nie działa, a zamyka się, gdy temperatura spadnie poniżej ustawionego poziomu, co aktywuje piec.

Jeśli chcesz sterować piecem tak, aby włączał się, gdy temperatura spadnie, a wyłączał, gdy osiągnie ustawioną temperaturę, podłącz przewody do styków COM i NO.

Jeżeli piec wymaga, aby obwód był zamknięty, gdy nie grzeje, a otwarty, gdy ma grzać, podłącz przewody do COM i NC.

W 99,99% PRZYPADKÓW UŻYWAMY:

Zazwyczaj w przypadku pieców gazowych stosuje się styki:

COM i NO.

Parametry techniczne:

Nadajnik:

• Zasilanie bateriami 2x AA- niski pobór moc pozwala na długą żywotność. Baterii nie ma w zestawie


• Pobór mocy poniżej 0,3 W


• Zastosowany rodzaj czujnika NTC


• Zakres pomiaru temperatur 5-99°C


• Zakres ustawień temperatury: 5-60°C


• Dokładność pomiaru: 0,5°C


• Opóźnienie 0,5-4,5 °C


• Temperatura otoczenia -20 do 60 °C


• Ceryfikat CE: EN55024, EN61000, EN60950

Odbiornik:

• Zasilanie 230V


• Pobór mocy poniżej 0,3 W


• Obciążenie przekaźnika 10A


• Temperatura otoczenia -20 do 60 °C

Wymiary nadajnika:

• Szerokość 13cm
• Wysokość 9cm
• Głębokość 2,5cm
• Waga ok.150g

Wymiary odbiornika:

• Szerokość 8,5cm
• Wysokość 8,5cm
• Głębokość 2,8cm
• Waga ok.200g
