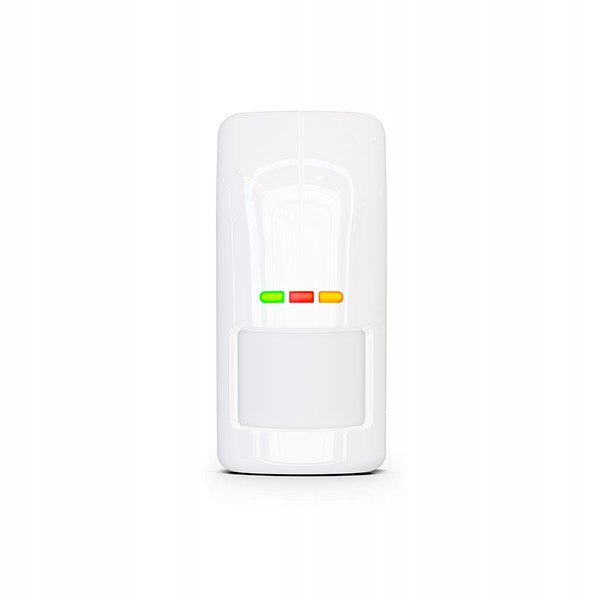

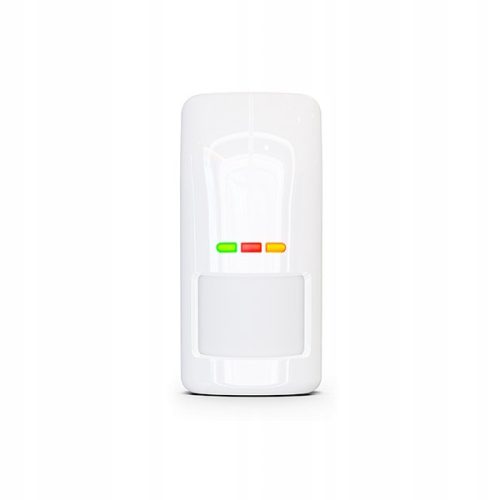

OPAL Plus

Zewnętrzna dualna czujka ruchu PIR+MW (bez uchwytu)

OPAL Plus to zewnętrzna dualna czujka ruchu, która doskonale nadaje się do zastosowania zarówno na zewnątrz chronionego budynku, jak i we wnętrzach, w których panują trudne lub specyficzne warunki środowiskowe (np. w halach, wiatach). Czujka OPAL Plus została wyposażona w technologie PIR i MW, a także w funkcję antymaskingu realizowaną przez tor mikrofalowy. Technologia dualna w połączeniu z algorytmem autoadaptacji czujki do warunków środowiskowych zapewnia dużą odporność na fałszywe alarmy, a tym samym stabilne działanie w trudnych warunkach atmosferycznych, takich jak deszcz, śnieg, nasłonecznienie oraz silne podmuchy powietrza. Urządzenie oferuje poprawną pracę w szerokim zakresie temperatur: od -40°C do +55°C, a zmiany temperatury otoczenia są automatycznie kompensowane.

Czujka OPAL Plus charakteryzuje się kątem detekcji wynoszącym aż 100 stopni i zasięgiem przekraczającym 15 metrów. Chroniony jest także obszar pod czujką, dzięki czemu każda próba podejścia intruza pod urządzenie celem jego uszkodzenia lub zerwania zostanie wykryta. Dodatkowo oprogramowanie czujek z serii OPAL Plus zostało opracowane tak, by przemieszczanie się małych zwierząt domowych nie wywoływało fałszywych alarmów. Czujka OPAL Plus została dodatkowo wyposażona w czujnik zmierzchu sterujący wyjściem OC, który umożliwia zastosowanie jej również w systemach alarmowych z automatyką domową - bez konieczności instalowania dodatkowych czujek zmierzchu. Sygnał z wyjścia niskoprądowego można podać bezpośrednio na przekaźnik znajdujący się w rozdzielni elektrycznej lub na sterownik automatyki domowej. Czujka może także współpracować z systemem KNX poprzez centralę alarmową z serii INTEGRA. Funkcjonalność OPAL Plus umożliwia więc proste i wygodne sterowanie np. roletami, oświetleniem zewnętrznym budynku, bramą garażową czy wjazdową, a moment zadziałania można dobrać dzięki precyzyjnej regulacji czułości. Dużym ułatwieniem dla instalatora jest funkcja zdalnej zmiany czułości wszystkich torów detekcji oraz czujnika zmierzchu przy pomocy pilota OPT-1, co eliminuje konieczność wielokrotnego otwierania obudowy czujki w celu zmiany ustawień.

Wyjątkowa jest także obudowa urządzenia, do produkcji której wykorzystano technologię wtrysku dwukomponentowego. Dzięki temu powstała bryzgoszczelna konstrukcja o klasie szczelności IP54, zapewniająca elektronice OPAL Plus ochronę przed szkodliwymi zjawiskami atmosferycznymi. Obudowa czujki cechuje się także dużą wytrzymałością mechaniczną i odpornością na promieniowanie UV. Aby dodatkowo zabezpieczyć urządzenie przed opadami atmosferycznymi i zanieczyszczeniami, możliwy jest montaż na obudowie daszka ochronnego HOOD C (białego) lub HOOD C GY (szarego).

Konstrukcja czujki OPAL Plus umożliwia montowanie jej bezpośrednio na płaskiej powierzchni. Jeśli czujka ma być odchylona w pionie lub w poziomie, należy zastosować specjalne uchwyty - kątowe lub kulowe - z zestawów: BRACKET E oraz BRACKET C (białego) lub BRACKET C GY (szarego).

Aby zwiększyć dystans czujki od ściany, nawet o kilkanaście centymetrów, konieczne jest wykorzystanie uchwytu BRACKET E.

Czujka OPAL Plus dostępna jest w dwóch wersjach kolorystycznych: białej (OPAL Plus) i szarej (OPAL Plus GY).

• dwa tory detekcji: PIR i mikrofalowy


• funkcja antymaskingu realizowana przez tor mikrofalowy


• wbudowany czujnik zmierzchu umożliwiający zastosowanie czujki w systemach automatyki


• konfiguracja czułości torów detekcji i czujnika zmierzchu przy pomocy przycisków na PCB


• wbudowany odbiornik sygnału pilota na podczerwień OPT-1


• zdalna konfiguracja czułości torów detekcji i czujnika zmierzchu przy pomocy pilota OPT-1 bez konieczności otwierania obudowy czujki


• bryzgoszczelna obudowa poliwęglanowa z klasą szczelności IP54


• ochrona sabotażowa przed otwarciem i oderwaniem


• cyfrowa kompensacja temperatury zapewniająca poprawną pracę czujki w zakresie temp. od -40°C do +55°C


• możliwość pracy w niekorzystnych warunkach atmosferycznych (deszcz, śnieg, mgła, silny wiatr)


• wysoka odporność na fałszywe alarmy dzięki zastosowaniu algorytmu autoadaptacji


• ochrona obszaru pod czujką


• opcja niewykrywania małych zwierząt (do 20 kg)


• niski pobór prądu


• możliwość montażu bezpośrednio na płaskiej powierzchni lub z zastosowaniem:

  dedykowanych uchwytów z zestawu BRACKET C




  uchwyt kulowy: zakres do 60° w pionie i do 90° w poziomie




  dedykowanych uchwytów z zestawu BRACKET E:




  BRACKET E-1 (GY) – korpus do mocowania wkładki BRACKET E-2B




  BRACKET E-2B (GY) – wkładka do mocowania czujek zewnętrznych serii OPAL




  BRACKET E-3 (GY) – dystans (wysokości 30 mm)




  BRACKET E-4 (GY) – podstawa (wysokości 20 mm)




  BRACKET E-5 (GY) – uchwyt kulowy do czujek zewnętrznych serii OPAL: zakres 60° w pionie




  i do 90° w poziomie




  BRACKET E-6 – czujnik sabotażowy (1 przełącznik NO/NC, długość przewodów 50 cm)




Napięcie zasilania (±15%): 12 V DC

Wykrywalna prędkość ruchu: 0,3...3 m/s

Zakres temperatur pracy: -40...+55 °C

Zalecana wysokość montażu: 2,4 m

Pobór prądu w stanie gotowości: 15 mA

Maksymalny pobór prądu: 20 mA

Maksymalna wilgotność: 93±3%

Wymiary: 605 x 138 x 58 mm

Klasa środowiskowa wg EN50130-5: IIIa

Czas sygnalizacji alarmu: 2 s

Spełniane normy: EN50131-1, EN 50131-2-4, EN50130-4, EN50130-5

Częstotliwość mikrofali: 24 GHz

Stopień zabezpieczenia wg EN50131-2-4: Grade 2

Czas rozruchu: 40 s

Stopień ochrony IP: IP54

Masa czujki (bez uchwytu): 176 g

Wyjścia alarmowe (przekaźnik NC, obciążenie rezystancyjne): 40 mA / 24 V DC

Wyjścia sabotażowe (NC): 100 mA / 30 V DC

Wyjścia antymaskingu (przekaźnik NC, obciążenie rezystancyjne): 40 mA / 24 V DC

Rezystancja zestyku przekaźnika (wyjście alarmowe): 34 Ω

Rezystancja zestyku przekaźnika (wyjście antymaskingu): 34 Ω

Wyjścia czujnika zmierzchu D/N (wyjście typu OC): 50 mA / 12 V DC
